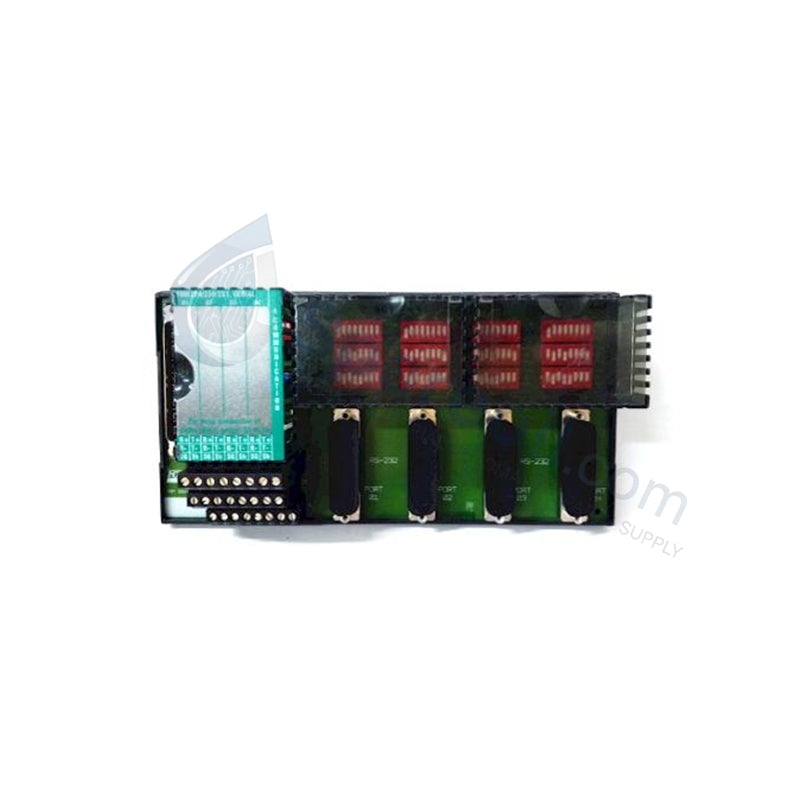

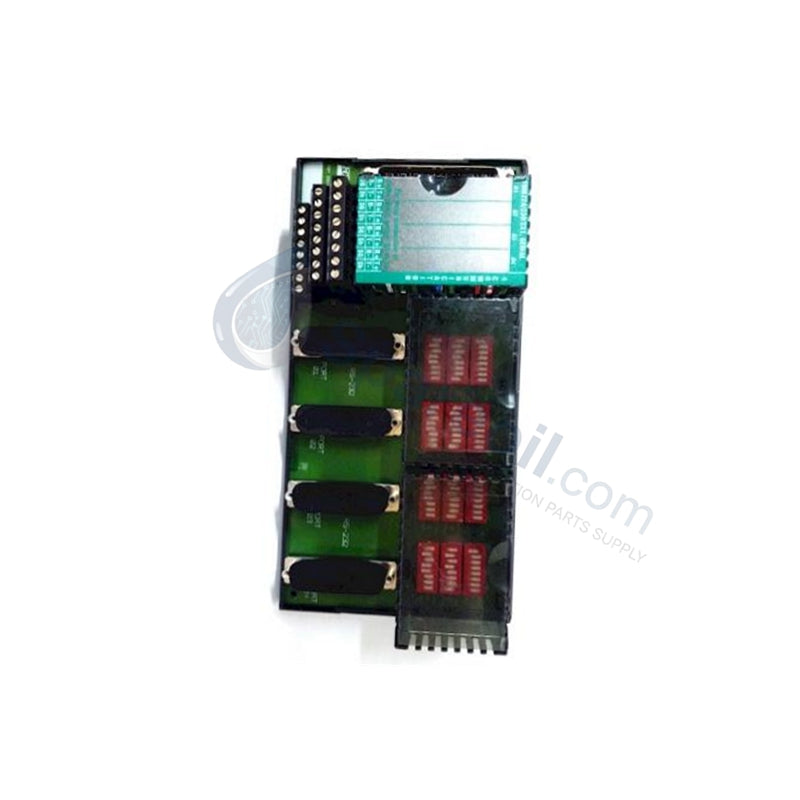

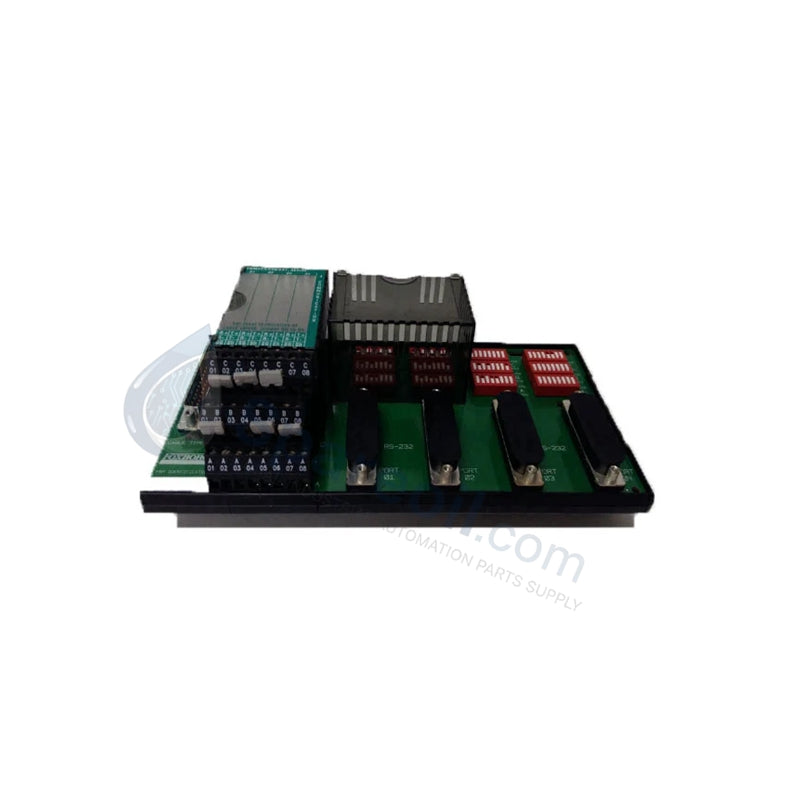

P0926GH Terminal de comunicación de canal Foxboro

P0926GH Terminal de comunicación de canal Foxboro | Stock nuevo

Disponibilidad: 10 Quedan en stock

Foxboro P0926GH Serie FBM224/FBM230/FBM231 Configurado para tareas de adquisición y control de señales de alta densidad en redes de control...

Código: P0926GH

Manufacturer: Foxboro
Product No.: P0926GH
Product Type: Módulos de entrada analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Foxboro P0926GH Serie FBM224/FBM230/FBM231

Configurado para tareas de adquisición y control de señales de alta densidad en redes de control distribuido Foxboro I/A Series, el Foxboro P0926GH, también catalogado como el Terminal de Comunicación de Canal P0926GH, proporciona ejecución física/eléctrica directa. Interconecta la infraestructura de bus de campo con Módulos de Bus de Campo (FBM224/FBM230/FBM231) activos, utilizando un diseño de ensamblaje de terminación de poliamida de compresión para enrutar y digitalizar las corrientes de instrumentación activas.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0926GH
Marca	Foxboro
Origen	EE. UU.
Peso	0,7-1,0 kg (1,06 lbs de referencia)
Dimensiones	Tamaño modular compacto
Temperatura de funcionamiento	-40 a +85 grados C
Consumo de energía	24 VCC nominales
Entradas analógicas	16 canales (tensión/corriente, rango programable)
Salidas analógicas	8 canales (tensión/corriente, rango programable)
Resolución	16 bits
Precisión	+-0,1% de la escala completa
Aislamiento	Aislamiento de canal a canal y de plano posterior
Interfaz	Conexión de plano posterior
Clasificación de protección	IP65
Diagnóstico	Detección de fallos y autodiagnóstico
Intercambio en caliente	Compatible

Matriz de instrumentación de control de procesos y DCS

La arquitectura del terminal de comunicación enruta las señales a través de una capa de protocolo de bucle HART dedicada de 4-20 mA, incrustando 16 canales de entrada analógica y 8 canales de salida analógica dentro de un único marco de subensamblaje. Para preservar la fidelidad de la conversión bajo alta interferencia electromagnética, el hardware ejecuta estrictos parámetros de aislamiento de canal a canal junto con barreras de desacoplamiento óptico al bus del plano posterior. Este diseño estabiliza la matriz de conversión de resolución de 16 bits, suprime la diafonía cercana a través de las vías de terminal adyacentes y mantiene la estabilidad de referencia durante las actualizaciones simultáneas de bucle de alta velocidad sin depender de balones de conexión a tierra externos.

Preguntas frecuentes

P: ¿El ensamblaje P0926GH admite el reemplazo en caliente durante el control de bucle activo?

R: Sí. El diseño del hardware permite que el módulo se intercambie en caliente sin quitar la energía del sistema o interrumpir el tráfico adyacente del plano posterior. Sin embargo, durante el intervalo de intercambio, las 16 entradas analógicas y las 8 salidas analógicas conectadas a este bloque de terminales específico perderán la comunicación activa, lo que obligará a los bucles de control DCS asociados a mantener su último valor o a pasar a un estado de seguridad preconfigurado.

P: ¿Cuáles son las restricciones de instalación relativas al conjunto de terminación de poliamida de compresión?

R: La carcasa de poliamida está clasificada para un amplio rango de temperatura de funcionamiento (-40 a +85 °C) y proporciona protección ambiental IP65 contra la humedad y las partículas. La inserción mecánica de cables debe utilizar tolerancias de par estándar en las abrazaderas de compresión para evitar contactos intermitentes de alta resistencia que degraden la precisión de medición de +-0,1% de la escala completa.

Pautas de instalación en campo

Ensamblaje y montaje del terminal: Asiente firmemente el P0926GH en su ranura de la placa base hasta que las palancas de bloqueo encajen. Confirme que los pines del plano posterior estén rectos y limpios antes del acoplamiento físico para evitar deformaciones estructurales.
Disciplina de cableado: Pele los conductores de campo a la longitud recomendada antes de insertarlos en los terminales de poliamida de compresión. Separe los cables de señal analógica de baja tensión de 4-20 mA de los conductos de enrutamiento de energía de CA de alta tensión para minimizar el acoplamiento de ruido capacitivo.
Matriz de conexión a tierra de blindaje: Termine los blindajes de los cables de los instrumentos de campo en la barra de conexión a tierra de un solo punto dedicada dentro del gabinete DCS. No conecte a tierra los blindajes de los instrumentos en ambos extremos, ya que esto crea bucles de tierra que pueden evitar los circuitos internos de aislamiento de canal a canal.
Gestión térmica: Asegúrese de que los ventiladores del gabinete y las rutas de ventilación proporcionen un flujo de aire convectivo adecuado a través del conjunto para mantener la temperatura local por debajo del umbral máximo de +85 °C en condiciones ambientales de alta densidad.
