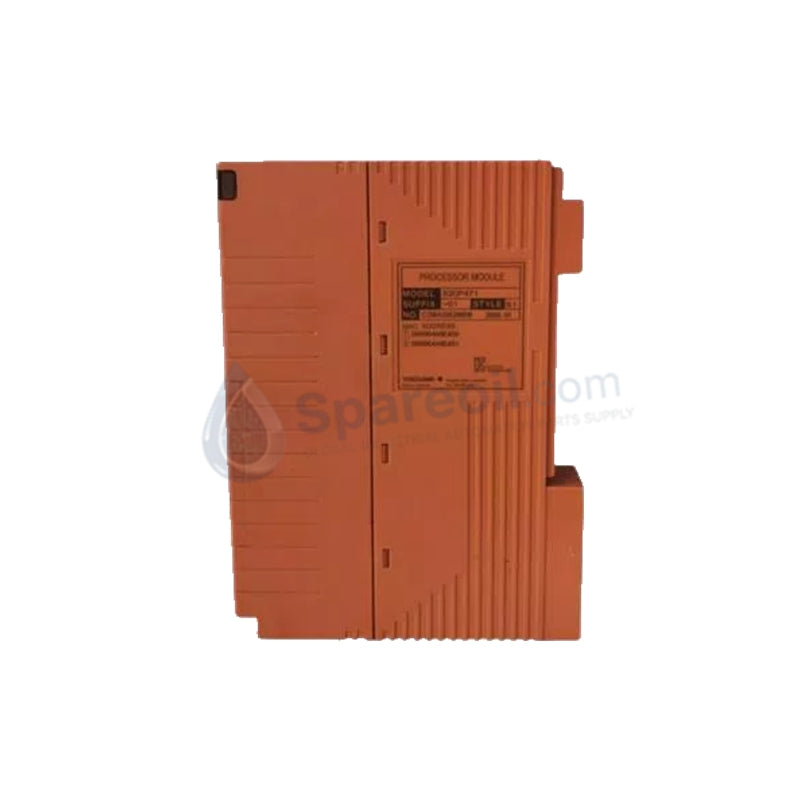

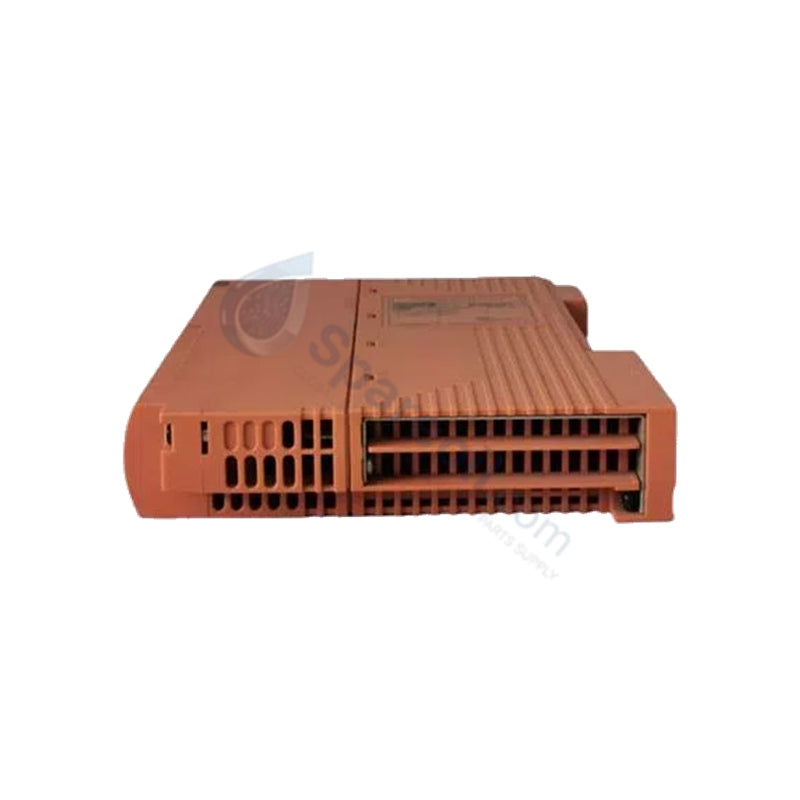

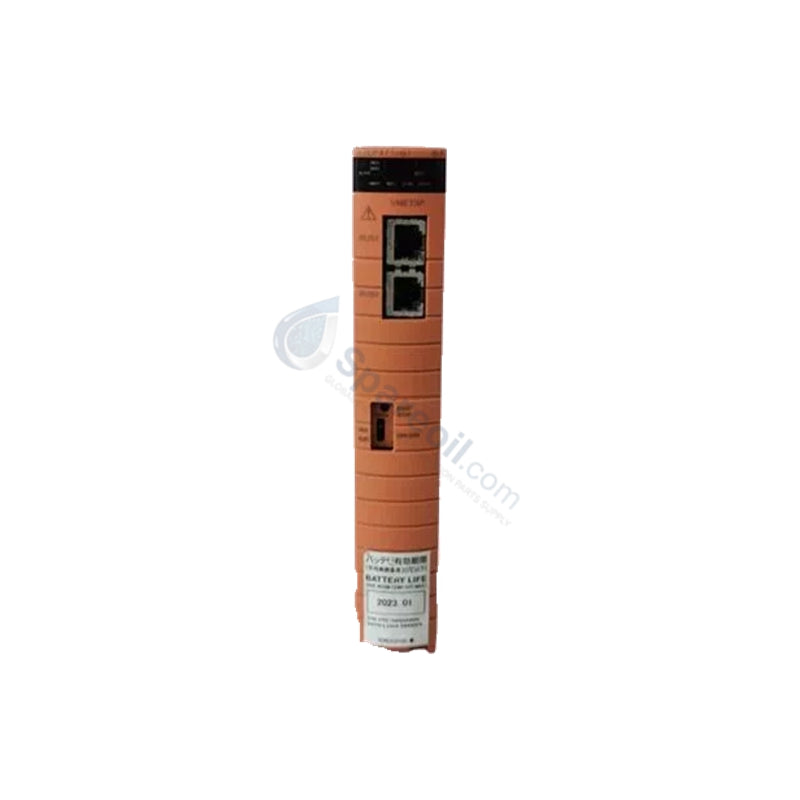

Módulo de procesador S2CP471-01 Yokogawa

Módulo de procesador Yokogawa S2CP471-01 CENTUM VP

Módulo de procesador Yokogawa S2CP471-01 CENTUM VP

Disponibilidad: 20 Quedan en stock

Módulo de procesador Yokogawa S2CP471-01 S1 CENTUM VP El Yokogawa S2CP471-01 S1, también catalogado como Módulo de procesador S2CP471-01, funciona...

Código: S2CP471

Manufacturer: Yokogawa
Product No.: S2CP471
Product Type: Procesadores de Sistemas de Control Distribuido
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de procesador Yokogawa S2CP471-01 S1 CENTUM VP

El Yokogawa S2CP471-01 S1, también catalogado como Módulo de procesador S2CP471-01, funciona como un componente de hardware dedicado para la ejecución de ciclos de control deterministas y la gestión de comunicaciones de E/S de alta densidad dentro de las redes de la unidad de control de campo CENTUM VP.

Desglose de sufijos y matriz de modelos

Código de sufijo	Código de opción	Descripción / Detalle de la especificación
-01	--	Unidad de procesador principal (CPU) para unidades de control de campo CENTUM VP
S1	--	Variante de revisión estándar para integración en rack FCU

Especificaciones de hardware

Parámetro	Especificación
Modelo	S2CP471-01 S1
Marca	Yokogawa
Origen	Japón
Peso	0,9 kg
Dimensiones	51 mm x 203 mm x 146 mm
Temperatura de funcionamiento	0 °C a +55 °C
Consumo de energía	7,5 W (5 VCC a 1,5 A suministrados por el rack) / 24 VCC a través de la placa base
Arquitectura del procesador	Procesador RISC de 32 bits
Arquitectura de memoria	64 MB de memoria de programa, 128 MB de memoria de datos con protección ECC
Comunicación del sistema	Interfaz Vnet/IP, bus ESB/ER para módulos de E/S
Redundancia	Compatible con modo de espera en caliente redundante dual
Aislamiento eléctrico	1500 VCA durante 1 minuto
Ejecución determinista	Tiempo de ciclo <= 100 ms
Clasificación ambiental	Conforme a ISA-71.04 Clase G3

Aislamiento de canales y enrutamiento de protocolo HART de 4-20 mA

El módulo incorpora un aislamiento galvánico de alta integridad con una clasificación de 1500 VCA durante 1 minuto entre el núcleo de procesamiento RISC interno de 32 bits y las líneas de interfaz de la placa base externa. La circuitería lógica integrada procesa señales analógicas multicanal sin inducir ruido de bucle de tierra en los bucles de campo conectados. Además, la capa de sincronización de firmware interna mantiene el tiempo de paso en tiempo real para los comandos del protocolo de bucle HART de 4-20 mA a través del bus de la placa base, lo que permite una gestión digital de dispositivos sin problemas sin degradar el período de exploración de control determinista <= 100 ms.

Preguntas frecuentes

P: ¿Cómo gestiona el S2CP471-01 S1 la sincronización de datos durante la conmutación de redundancia dual?

R: Los pares de CPU de redundancia dual intercambian actualizaciones de estado de memoria continuamente a través de un bus de ecualización de alta velocidad dedicado en la placa base. Cuando el módulo activo activa una alarma de temporizador de vigilancia o un diagnóstico de error de hardware, el control se transfiere a la CPU de reserva en un ciclo de ejecución, evitando interrupciones en el proceso o pérdida de datos.

P: ¿Qué mecanismos de integridad de memoria están integrados directamente en la placa del procesador?

R: El procesador utiliza memoria con Código de corrección de errores (ECC) en sus bloques de memoria de datos y programas. Esta protección a nivel de hardware detecta y corrige automáticamente los errores de un solo bit, mientras que los errores de memoria de varios bits se registran en los registros de diagnóstico del sistema.

Pautas de instalación en campo

Procedimiento de inserción de la placa base: Antes de montar el S2CP471-01 S1 en la ranura de la unidad de control de campo, inspeccione los pines del conector tanto en el módulo como en la placa base para detectar contaminación o pines doblados. Deslice el módulo directamente a lo largo de las guías de alineación hasta que el mecanismo de bloqueo se acople firmemente.
Requisitos de conexión a tierra del sistema: Conecte el bastidor de la carcasa del FCU directamente a tierra funcional (FE) utilizando una correa de cobre de baja impedancia con un área de sección transversal mínima de 5,5 mm2. Asegúrese de que los blindajes de los cables de los instrumentos de campo estén conectados a tierra en un único punto de tierra común con una resistencia total de tierra inferior a 1 ohmio.
Conductos de cables y holgura: Separe los cables Ethernet Vnet/IP de alta velocidad y los cables del bus ESB/ER del cableado de alimentación de 230 VCA / 24 VCC. Mantenga una distancia de separación mínima de 200 mm dentro de los conductos de cables para minimizar el acoplamiento de ruido inductivo.
Gestión térmica: Instale paneles ciegos en todas las ranuras no ocupadas del rack del FCU. Esto mantiene un flujo de aire de convección adecuado en el armario, manteniendo la temperatura ambiente de funcionamiento estrictamente dentro del rango especificado de 0 °C a +55 °C.
