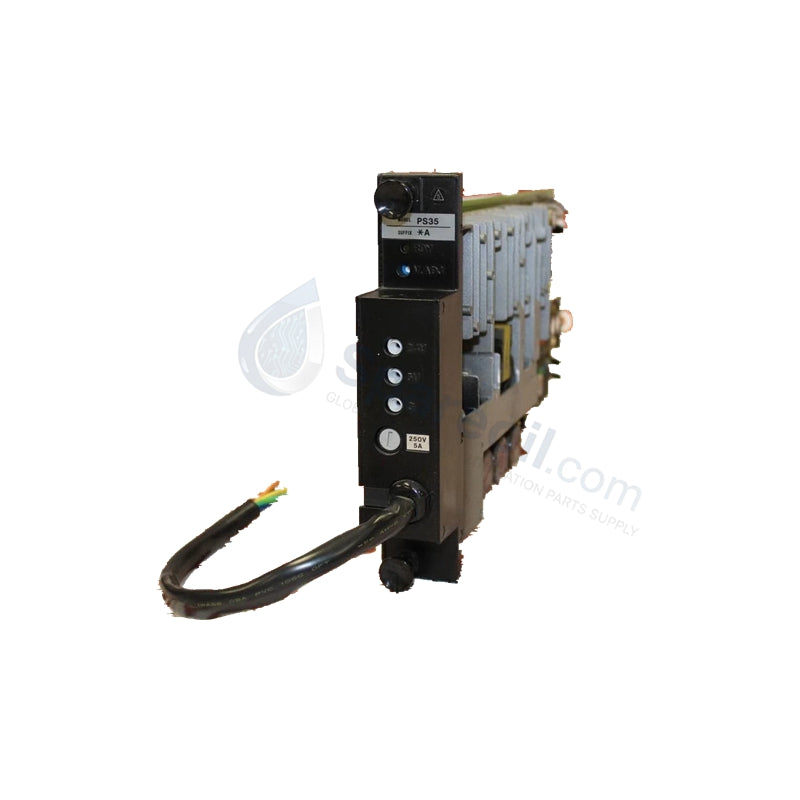

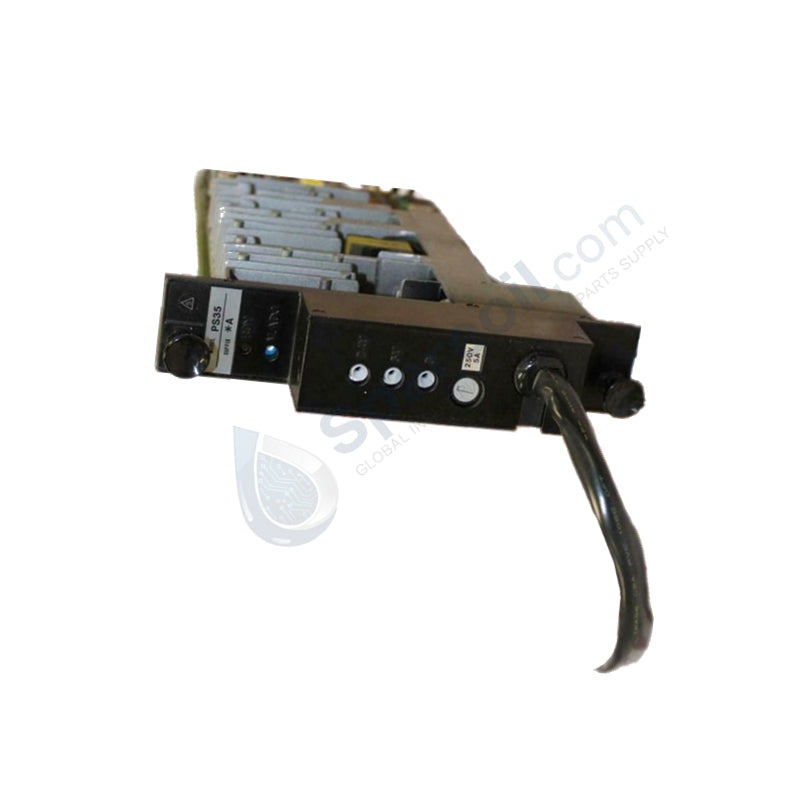

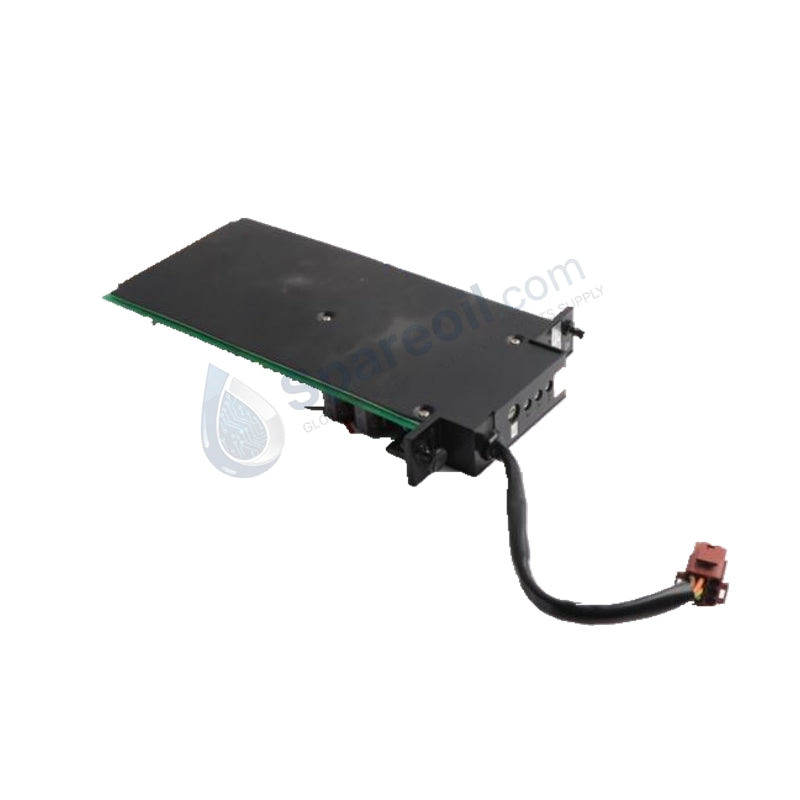

Módulo de fuente de alimentación Yokogawa PS35*A de la serie CENTUM

El Yokogawa PS35*A, también catalogado como el módulo de fuente de alimentación Yokogawa PS35-A, funciona como un componente de hardware dedicado para suministrar energía de CC regulada a las tarjetas de E/S y a los nidos dentro de las arquitecturas de red CENTUM VP, CENTUM XL y u-XL.

Especificaciones de hardware

Parámetro Especificación
Modelo PS35*A (PS35-A)
Marca Yokogawa
Origen Estados Unidos
Peso 0,6 kg (base del módulo; otros paquetes de envío pueden llegar hasta 1,2 kg)
Dimensiones Aprox. 220 mm x 210 mm x 80 mm (Medidas de paquete alternativo: 45,7 cm x 5,1 cm x 17,8 cm)
Temperatura de funcionamiento -10 a +55 °C
Consumo de energía Capacidad de energía: ~85 W máximo
Rango de voltaje de entrada 100-120 VCA o 200-240 VCA, 50/60 Hz
Voltaje de salida 24 VCC regulados
Corriente de salida Hasta 3,5 A
Límites de aislamiento Aislamiento galvánico entre las etapas de entrada y salida
Protección de circuito Protección contra sobretensión, sobrecorriente y cortocircuito
Diagnóstico de estado LED de encendido y fallo integrados en el panel frontal
Factores de forma de montaje Compatible con nidos horizontales (RYH-32) y verticales (RYV-11)
Humedad de funcionamiento 5% a 95% HR, sin condensación

Propiedades de instrumentación de control de procesos y DCS

El Yokogawa PS35*A incorpora robustas barreras de aislamiento galvánico para desacoplar la red de servicio público de CA entrante del backplane lógico de CC de baja tensión. La arquitectura de circuito interno genera una salida constante de 24 VCC que regula hasta 3,5 A, utilizando umbrales de disparo de sobretensión, sobrecorriente y cortocircuito incorporados para aislar las tarjetas de hardware de E/S descendentes durante fallas de componentes localizadas. Los indicadores LED integrados en el panel frontal emiten señales de diagnóstico continuas, cambiando de estado inmediatamente si una caída de la línea interna o una falla por sobrecarga interrumpe el límite de asignación de energía de 85 W.

Preguntas frecuentes

P: ¿Cuáles son las consecuencias de sobrecargar la capacidad de corriente de salida de 3,5 A?

R: Superar la capacidad de 3,5 A activa el circuito de protección contra sobrecorriente interno, lo que obliga al módulo a limitar el voltaje de salida o a apagar completamente la línea de 24 VCC. El LED de encendido del panel frontal se apagará o cambiará a un estado de indicación de falla hasta que la condición de sobrecarga se elimine físicamente.

P: ¿Se requiere configuración manual de voltaje para cambiar entre enlaces de entrada de 100-120 VCA y 200-240 VCA?

R: Los parámetros de voltaje de entrada coinciden con los horarios de energía industrial estándar. Dependiendo de la configuración de terminal específica del conjunto de nido RYH-32 o RYV-11, el cableado de entrada debe terminarse en los terminales designados de bajo o alto voltaje de CA para garantizar una transformación de entrada correcta.

P: ¿Se puede cambiar en caliente este módulo de alimentación dentro de las configuraciones de nido heredadas durante las operaciones de proceso en vivo?

R: No, está prohibido el intercambio en caliente sin asistencia. Debido a que este módulo sirve como línea de suministro principal de 85 W para las tarjetas de E/S adyacentes dentro del nido, retirar la unidad mientras está energizada corta la energía a todos los canales compartidos, interrumpiendo los bucles de corriente y causando una interrupción total de la señal del bucle.

Pautas de instalación en campo

  • Alineación del conjunto de nido: Deslice el módulo de la fuente de alimentación directamente en la ranura de alimentación designada de la estructura de nido horizontal RYH-32 o vertical RYV-11. Verifique que los pines de la barra colectora trasera encajen completamente antes de bloquear el hardware de retención del chasis físico.
  • Enrutamiento del cable de alimentación de CA: Dirija los conductores de la línea de suministro de alta tensión de 100-120 VCA / 200-240 VCA a través de un camino de conducto independiente. Mantenga estos cables de CA completamente separados de cualquier cable de señal discreta o de baja tensión de 4-20 mA para bloquear la inducción de ruido electromagnético.
  • Conexión a tierra del chasis: Conecte una correa de tierra de cobre dedicada de baja impedancia desde el terminal de tierra del marco del gabinete directamente a la red de tierra central de instrumentación de la planta. No conecte en cadena esta conexión a tierra con líneas de motores inductivos pesados.
  • Espacio libre para la convección térmica: Mantenga espacios de ventilación sin restricciones por encima y por debajo del marco del conjunto de nido. Las zonas de aire estancado pueden hacer que las temperaturas internas excedan el umbral máximo de funcionamiento de 55 °C, acelerando la degradación de los componentes y provocando disparos térmicos prematuros.
