Contactor de seguridad 10A 690V IEC/EN

Contactor de seguridad 10A 690V IEC/EN | 100S-F Allen-Bradley

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 100S-F (Boletín 100S) proporciona una solución de conmutación de seguridad dedicada para circuitos de control de...

Código: 100S-F

Manufacturer: Allen Bradley
Product No.: 100S-F
Product Type: Contactores de seguridad
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 100S-F (Boletín 100S) proporciona una solución de conmutación de seguridad dedicada para circuitos de control de alta integridad. A diferencia de los contactores de propósito general, el 100S-F incorpora contactos auxiliares guiados positivamente que cumplen con los estrictos requisitos de la norma EN 50205. Este enlace mecánico asegura que si un contacto de potencia principal se suelda, el contacto auxiliar N.C. permanece abierto, proporcionando una señal de retroalimentación confiable al relé de monitoreo de seguridad. Suministramos este producto como 100% Nuevo y Original, asegurando que sus sistemas de seguridad mantengan el cumplimiento con los estándares globales de Categoría 4 y SIL 3.

Especificaciones técnicas

La serie 100S-F maneja cargas de motor de alta corriente manteniendo una precisión de milisegundos en la retroalimentación auxiliar.

Atributo	Detalles de la especificación
Polos principales	Configuración de 3 polos
Corriente operativa nominal (Ie)	9 A a 97 A (según la serie)
Tensión operativa nominal (Ue)	Hasta 690V CA
Contactos auxiliares	1 N.A. + 1 N.C. (conectados mecánicamente)
Tensión de bobina (CA)	24V a 600V (50/60 Hz)
Tensión de bobina (CC)	12V a 250V
Estándar de seguridad	EN 50205, IEC 60947-5-1 Anexo L
Clasificación de seguridad	Adecuado para sistemas de Categoría 4 / SIL 3
Temperatura de funcionamiento	-25 C a +60 C
Clasificación de protección	IP20

Ventajas de ingeniería

Retroalimentación guiada por fuerza: El 100S-F garantiza que los contactos auxiliares sigan el estado de los polos de potencia principales. Esta restricción mecánica evita que los contactos auxiliares cambien de estado si algún contacto principal permanece soldado, lo que permite que el sistema de seguridad detecte una falla del componente de inmediato.

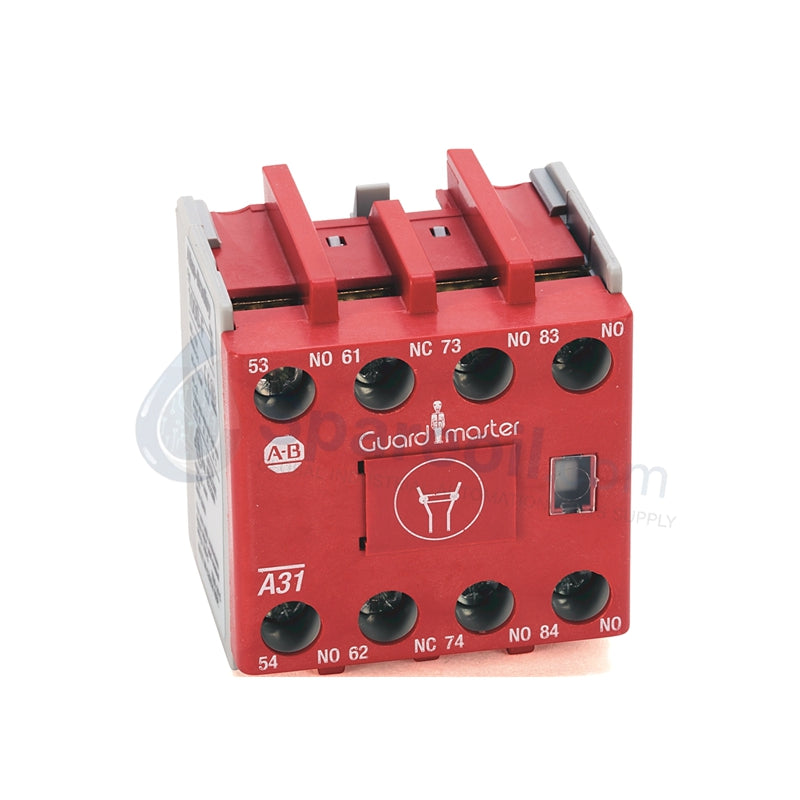

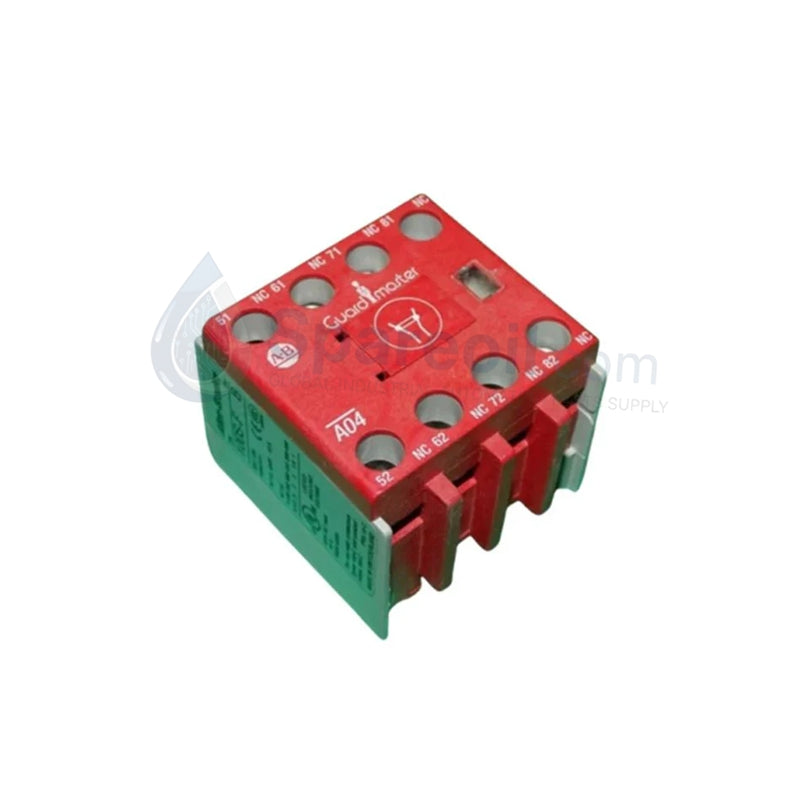

Carcasa de seguridad de alta visibilidad: El contactor presenta una distintiva carcasa de seguridad roja. Este código de colores permite al personal de mantenimiento distinguir el hardware relacionado con la seguridad de los componentes de control estándar de un vistazo, lo que reduce el riesgo de bypass accidental durante el servicio.
Auxiliares fijos de fábrica permanentes: Rockwell Automation fija permanentemente el bloque de contactos auxiliares a la base del 100S-F. Este diseño evita la extracción o manipulación no autorizada, asegurando que la lógica del circuito de seguridad permanezca intacta tal como fue diseñada originalmente.
Cumplimiento de contacto espejo: El módulo cumple con los requisitos de contacto espejo de IEC 60947-4-1. Esto asegura que el contacto auxiliar N.C. permanezca abierto siempre que cualquier polo principal N.A. esté cerrado, un requisito crítico para el monitoreo de seguridad redundante.

Preguntas frecuentes

P: ¿Puedo quitar el bloque de contactos auxiliares para ahorrar espacio?

R: No. La serie 100S-F GuardMaster cuenta con un bloque de contactos auxiliares instalado de fábrica y no extraíble. Este conjunto permanente garantiza que la clasificación de seguridad (SIL 3/Cat 4) siga siendo válida y evita modificaciones en el campo que podrían comprometer el circuito de seguridad.

P: ¿El 100S-F incluye supresión de sobretensiones incorporada?

R: Muchas versiones con bobina de CC del 100S-F incluyen supresores de sobretensión integrados. Para las versiones con bobina de CA, recomendamos agregar un varistor compatible o un módulo de enlace RC para proteger las salidas de su relé de seguridad del retroceso inductivo.

P: ¿Cómo contribuye este contactor a un sistema de seguridad de Categoría 4?

R: En un sistema de Categoría 4, el relé de seguridad monitorea el contacto auxiliar N.C. del 100S-F a través de un lazo de retroalimentación. Si el contactor no se abre debido a un polo soldado, el contacto auxiliar permanece abierto, lo que evita que el relé de seguridad se reinicie y garantiza que la máquina permanezca en un estado seguro.

P: ¿Cuál es la tensión nominal máxima para los contactos auxiliares?

R: Los contactos auxiliares están clasificados para 10A hasta 690V CA, según las normas IEC/EN. Sin embargo, la mayoría de las aplicaciones de seguridad los utilizan en lazos de control de 24V CC para interactuar con controladores de seguridad.
