Hoja de datos y manual de Quantum 140AVI03000 de Schneider Electric

Módulo de entrada analógica PLC Schneider Electric 140AVI03000

Módulo de entrada analógica PLC Schneider Electric 140AVI03000

Disponibilidad: 94 Quedan en stock

Módulo de Entrada Analógica Schneider Electric 140AVI03000 Configurado para detección de tensión de alta precisión en plataformas PLC Modicon Quantum,...

Código: 140AVI03000

Manufacturer: Schneider
Product No.: 140AVI03000
Product Type: Módulos de entrada analógica
Product Origin: France
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

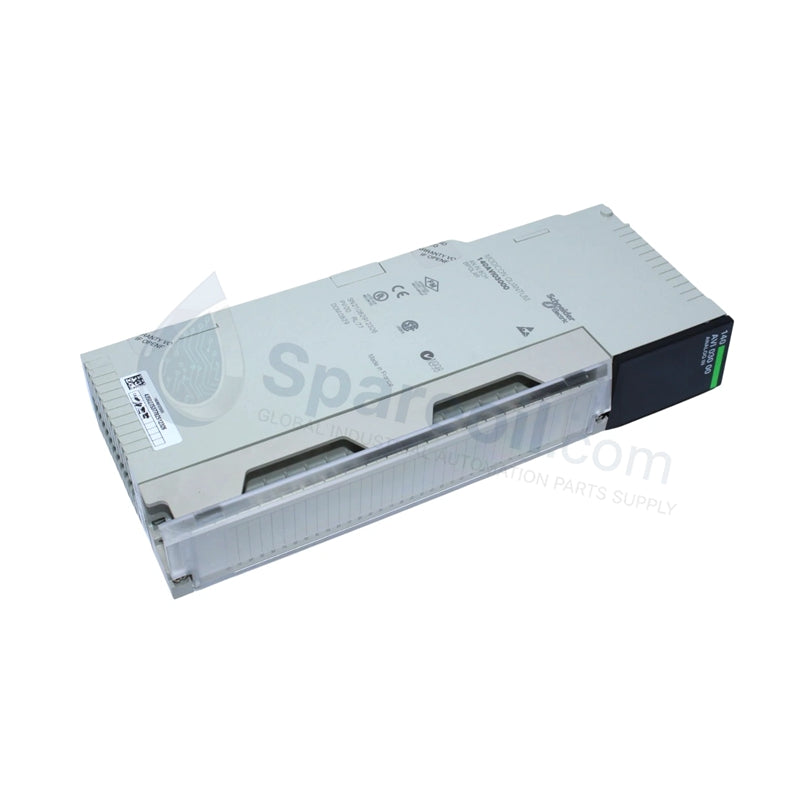

Módulo de Entrada Analógica Schneider Electric 140AVI03000

Configurado para detección de tensión de alta precisión en plataformas PLC Modicon Quantum, el Schneider Electric 140AVI03000 (Módulo de Entrada Analógica 140AVI03000) proporciona adquisición directa de señal física para entradas de tensión diferencial dentro de la red de control.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	140AVI03000
Marca	Schneider Electric
Origen	Francia
Peso	0.3 kg
Dimensiones	Formato Quantum Estándar
Temp. de Operación	0 °C a 60 °C
Consumo de Energía	250 mA (Corriente de Backplane)
Canales de Entrada	8 Diferenciales
Precisión	0.05% de la escala completa

Control Industrial y Arquitectura de Red

El 140AVI03000 utiliza entradas diferenciales de alta densidad para mitigar el ruido de modo común a través del bus de backplane Modicon Quantum. Para admitir el escalado determinista de la densidad de E/S, este módulo proporciona rangos de tensión configurables por software (por ejemplo, +/- 10 V, 1-5 V) a través del software de configuración del sistema. La arquitectura del módulo presenta aislamiento galvánico de 1780 V CA entre los canales de entrada y el backplane, protegiendo la CPU de transitorios de tensión del lado del campo. Además, el firmware admite el filtrado de datos configurable para gestionar la velocidad de comunicación del bus del backplane, asegurando que las actualizaciones de la señal analógica permanezcan sincronizadas con el ciclo de escaneo del PLC.

Preguntas Frecuentes (FAQ)

P: ¿Se puede cambiar en caliente el 140AVI03000 mientras el PLC Quantum está en funcionamiento?

R: Sí, el módulo admite la extracción e inserción mientras el backplane está encendido. Asegúrese de que el mapeo de E/S asociado en el software se maneje correctamente para evitar fallas de diagnóstico o estados de proceso inesperados durante la transición.

P: ¿Cómo maneja el módulo el escalado de la señal para diferentes rangos de entrada?

R: La resolución del módulo varía de 12 bits a 16 bits según el rango seleccionado a través del software de ingeniería. Se logra una mayor resolución en los rangos de +/- 10 V y +/- 5 V, lo que permite una retroalimentación precisa de instrumentos de campo de alta impedancia.

Pautas de Instalación en Campo

Conexión de Terminales: Utilice el bloque de terminales extraíble de 40 pines (140XTS00200) para el cableado de campo. Asegúrese de que cada cable esté correctamente crimpado para evitar contactos de alta resistencia que podrían degradar la impedancia de entrada de > 20 MΩ.
Blindaje y Puesta a Tierra: Termine los blindajes de los cables en el bus de tierra integrado del gabinete. Mantenga una separación física limpia entre el cableado de la señal analógica y los cables de motor de CA de alta potencia o VFD para evitar el acoplamiento inductivo de EMI.
Sellado Ambiental: El módulo está diseñado para funcionar dentro de gabinetes industriales estándar. Evite la instalación en entornos que superen los 60 °C, ya que esto acelerará la deriva de los componentes internos y reducirá la precisión de la medición.
Calibración: Realice una verificación de calibración anual para asegurar que se mantenga la precisión absoluta del 0.05%, particularmente en aplicaciones donde la interfaz del módulo se conecta a sensores sensibles de grado de laboratorio.
