Descripción general del producto

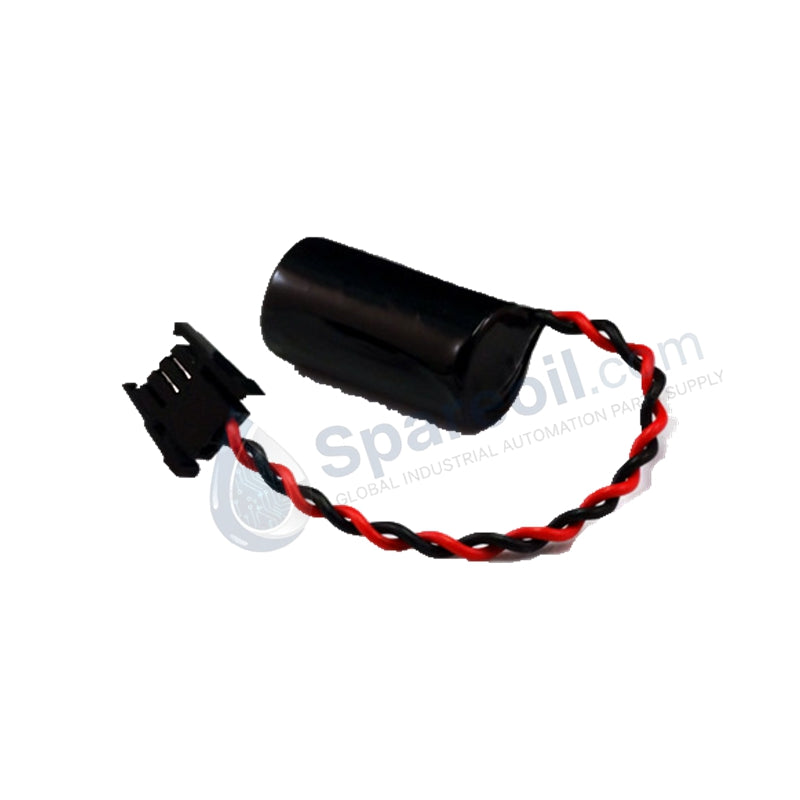

El Honeywell TC-BATT01 mantiene la integridad de los datos y la retención de la memoria volátil dentro de los sistemas de control distribuido (DCS) durante fallas de energía primaria. Este módulo de hardware de alta capacidad proporciona un puente de energía confiable, permitiendo a los controladores de proceso ejecutar apagados ordenados o cambiar las operaciones a componentes de hardware redundantes sin borrar las configuraciones de software críticas o las variables de estado del proceso en tiempo real. Está dirigido a industrias críticas de alta disponibilidad como la refinación petroquímica y la generación de energía, donde las caídas de energía pueden causar un tiempo de inactividad operativo severo. Para proteger las aplicaciones de procesos críticos de la degradación de componentes no verificados, este envío entrega módulos de respaldo 100% nuevos y empaquetados de fábrica.

Especificaciones técnicas

Ventajas de ingeniería

El TC-BATT01 elimina el riesgo de una pérdida catastrófica de datos al suministrar corriente eléctrica continua a los circuitos de memoria activos cuando se cae la red eléctrica principal. Las soluciones de respaldo estándar a menudo requieren el apagado del sistema para el mantenimiento, pero este módulo permite el intercambio en caliente dentro de las ranuras estándar del chasis Experion PKS. Los técnicos deslizan el módulo a lo largo de los rieles guía integrados del chasis y lo conectan directamente a la placa base en vivo sin interrumpir los bucles de control de proceso en curso. El marco mecánico cuenta con tornillos de retención integrados de alta resistencia que anclan el módulo firmemente contra la placa base, evitando que las vibraciones severas de la planta aflojen la conexión de alimentación.

El diseño eléctrico interno incluye un circuito de monitoreo autodiganóstico automatizado que se interconecta directamente con la Consola de administración del sistema Experion. El DCS consulta el módulo continuamente, transmitiendo datos en tiempo real sobre los niveles de voltaje, la preparación de la carga y los perfiles de agotamiento de las celdas directamente a la interfaz del operador. Este sistema de alerta temprana elimina las rutinas manuales de prueba de batería y alerta al personal de la sala de control antes de que las celdas alcancen niveles críticos de agotamiento. Además, el circuito de carga interno utiliza la fuente de alimentación del chasis principal para gestionar la reposición de las celdas, manteniendo curvas de carga óptimas sin necesidad de equipos de carga externos.

Preguntas frecuentes

• ¿Qué indicadores de falla específicos aparecen si el TC-BATT01 falla mientras la planta está operativa?

  Si la energía principal permanece estable, un módulo TC-BATT01 agotado o defectuoso no interrumpirá los bucles de proceso activos. En cambio, el controlador central activa una alarma de diagnóstico de "Batería baja" o "Falla de batería" dentro de la Consola de administración del sistema Experion. Esta notificación advierte a los equipos de mantenimiento que la ranura específica del controlador ya no posee protección de respaldo, lo que requiere un reemplazo inmediato del módulo para restaurar la redundancia del sistema antes de que ocurra una interrupción de la energía principal.

• ¿Este paquete de baterías suministra energía eléctrica de respaldo a todas las tarjetas dentro del chasis DCS compartido?

  No. El paquete de baterías 51197593-100 está dirigido al procesador específico y a los circuitos de memoria volátil de su ranura de controlador asignada. Conserva la lógica de escalera crítica, las estrategias de control personalizadas y los búferes de datos históricos en tiempo real dentro de la RAM de la CPU local durante un apagón, en lugar de alimentar terminaciones de E/S de campo o tarjetas de comunicación auxiliares.

• ¿Qué pasos de puesta en marcha deben completar los ingenieros al instalar un módulo nuevo?

  Después de deslizar el nuevo módulo en la ranura de respaldo y apretar los tornillos de retención, debe mantener el chasis energizado durante al menos 24 horas. Esta ventana de inicio inicial permite que la fuente de alimentación integrada complete su ciclo de carga automatizado, llevando el nuevo núcleo de la celda a su capacidad operativa máxima.
