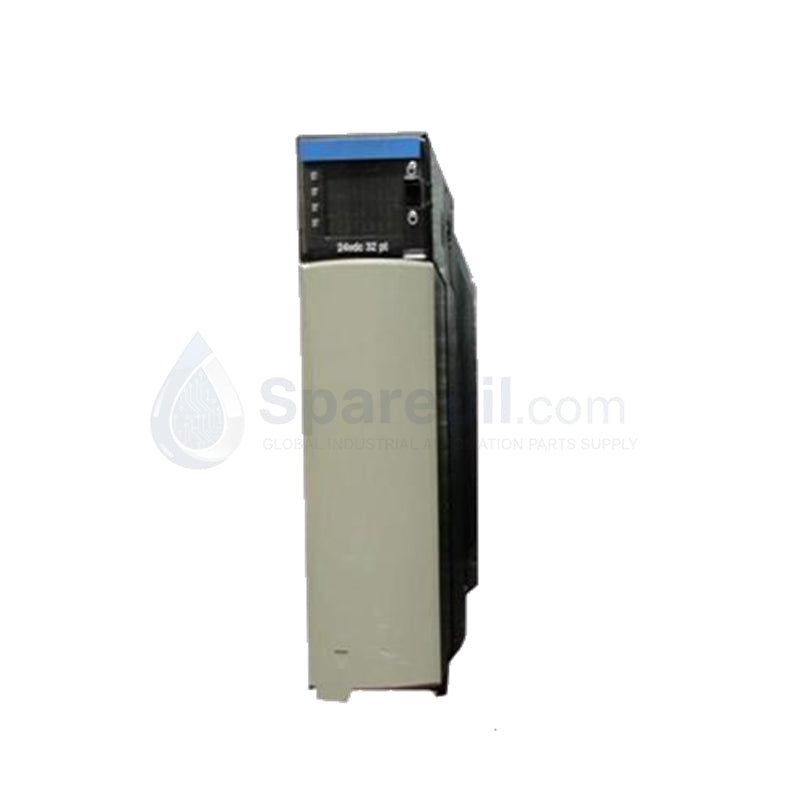

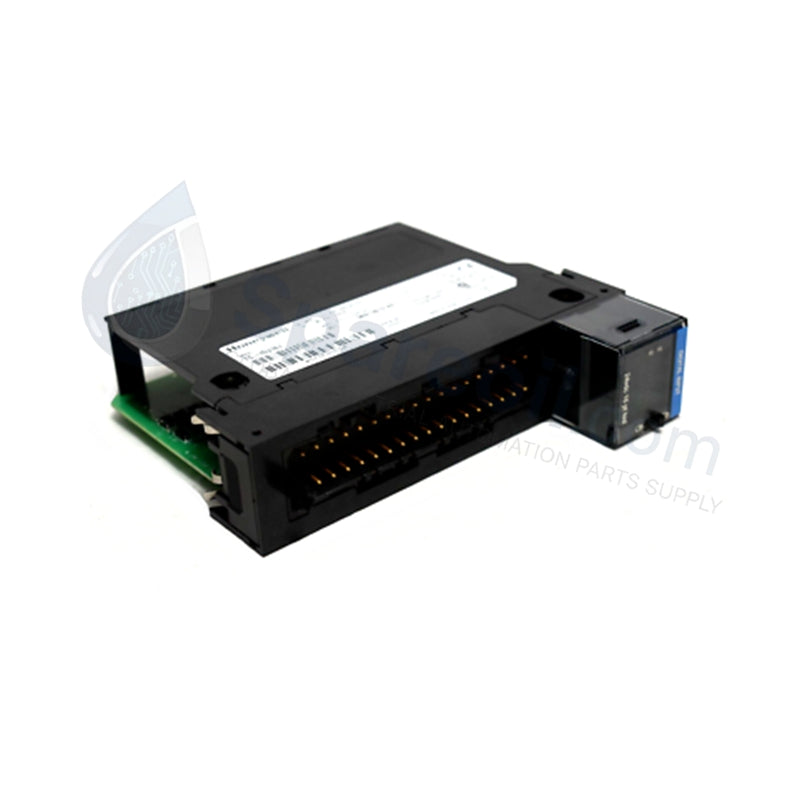

Tarjeta de entrada discreta para el controlador Honeywell C300 TC-IDJ1

Tarjeta de entrada discreta para el controlador Honeywell C300 TC-IDJ161

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Honeywell TC-IDJ161 monitorea los estados de campo binarios en entornos de control distribuido de alta...

Código: TC-IDJ161

Manufacturer: Honeywell
Product No.: TC-IDJ161
Product Type: Módulos de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Honeywell TC-IDJ161 monitorea los estados de campo binarios en entornos de control distribuido de alta densidad. Esta tarjeta de hardware digital de 16 canales detecta señales discretas estándar de 24 V CC de dispositivos a nivel de campo, incluidos interruptores de límite mecánicos, botones pulsadores de operador y sensores de proximidad de seguridad. El módulo captura estos estados eléctricos brutos, filtra el ruido transitorio del circuito y convierte las entradas binarias en matrices de datos digitales estructuradas para el controlador central Honeywell C300. Para asegurar las operaciones de procesamiento contra los errores de software y las fallas eléctricas comunes en equipos recuperados o excedentes, este envío proporciona exclusivamente componentes de la Serie C 100% nuevos y sellados de fábrica.

Especificaciones técnicas

Parámetro	Detalles de la especificación
Fabricante	Honeywell Automation
Designación del modelo	TC-IDJ161
Clasificación funcional	Tarjeta de entrada de CC discreta / digital
Canales monitoreados totales	16 canales independientes
Tensión nominal de entrada de campo	24 V CC
Rango de tensión de entrada operativa	18 V CC a 30 V CC
Tensión de estado ON garantizada	Mayor de 15 V CC
Tensión de estado OFF garantizada	Menor de 5 V CC
Consumo de corriente por canal	Típicamente 7 mA por canal a 24 V CC
Acondicionamiento de señal	Filtro de hardware fijo para la supresión de ruido industrial
Compatibilidad con DCS maestro	Arquitectura Honeywell Experion PKS (EPKS)
Enlace de procesador principal	Sistemas de controlador C300
Matriz de diagnóstico	LEDs integrados para el estado de la alimentación del módulo y el seguimiento del canal
Dimensiones físicas	2.2 x 12.4 x 12.6 cm
Peso del hardware físico	0.3 kg
Método de instalación del sistema	Interfaz de inserción en un conjunto de terminación de entrada/salida (IOTA) de la Serie C

Ventajas de ingeniería

El TC-IDJ161 optimiza la eficiencia espacial dentro de los gabinetes de control a través de un factor de forma vertical y ultradelgado que aumenta la densidad de puntos en espacios reducidos. Los técnicos insertan el módulo directamente en un conjunto de terminación de entrada/salida (IOTA) de la Serie C compatible, separando las conexiones de cableado de campo de los componentes de procesamiento activos sensibles. Esta arquitectura mecánica permite a las instalaciones ejecutar rutinas de intercambio en caliente en la placa sin aflojar los cables de campo individuales, lo que mantiene los canales de E/S adyacentes en línea y elimina las interrupciones del procesamiento.

La interfaz eléctrica interna utiliza filtros de hardware incorporados para eliminar el ruido eléctrico de fondo y el rebote de contactos que se originan en instalaciones de campo remotas. Al filtrar la interferencia de alta frecuencia antes de que los datos lleguen al controlador C300, la placa evita disparos falsos y proporciona datos binarios limpios al motor de ejecución de la estrategia de control. Además, la placa frontal incluye LED de estado de canal individuales que proporcionan verificación física de las entradas activas, lo que ayuda a los técnicos de campo a diagnosticar problemas de componentes a nivel de campo sin utilizar medidores de diagnóstico de software externos.

Preguntas frecuentes

¿Qué umbrales eléctricos determinan si un contacto de campo se registra como una señal ON u OFF?

El TC-IDJ161 presenta estrictas zonas de discriminación de voltaje para evitar un seguimiento inestable de la señal. Los circuitos de monitoreo internos registran un estado ON definitivo cuando el potencial de la terminal de entrada supera los 15 V CC. Por el contrario, la señal se registra como un estado OFF definitivo cuando el potencial de la terminal cae por debajo de 5 V CC, aislando el controlador de corrientes parásitas o voltajes de fuga.
¿Esta placa de entrada digital requiere un bloque de terminación de cables externo separado?

No. El TC-IDJ161 se conecta directamente a un conjunto de terminación de entrada/salida (IOTA) dedicado de la Serie C. Todos los cables de instrumentación de campo terminan permanentemente en los bornes de tornillo de alta resistencia de la placa base IOTA, lo que le permite instalar, extraer o intercambiar el cuerpo del módulo activo sin volver a cablear sus instrumentos de campo.
¿Se puede montar este módulo de hardware específico en un diseño de chasis TDC 3000 más antiguo?

No. El TC-IDJ161 utiliza el formato de carcasa mecánica, las claves de conexión y los protocolos eléctricos exclusivos de la plataforma Honeywell Experion PKS Serie C. Se interconecta específicamente con la infraestructura del controlador C300 a través de placas traseras IOTA estándar de la Serie C, lo que impide la inserción en perfiles de chasis TDC heredados más antiguos.
