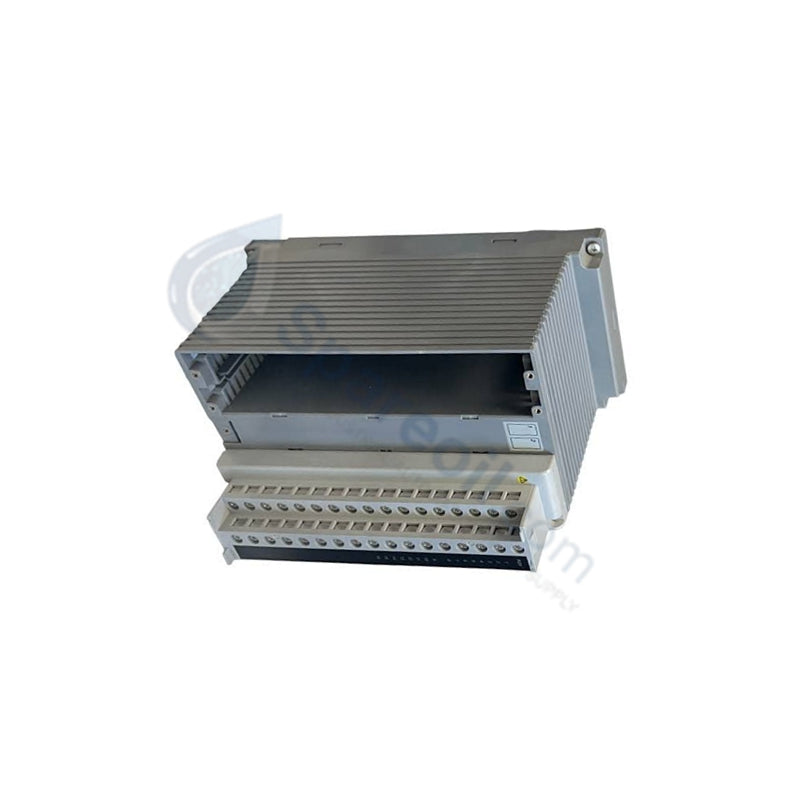

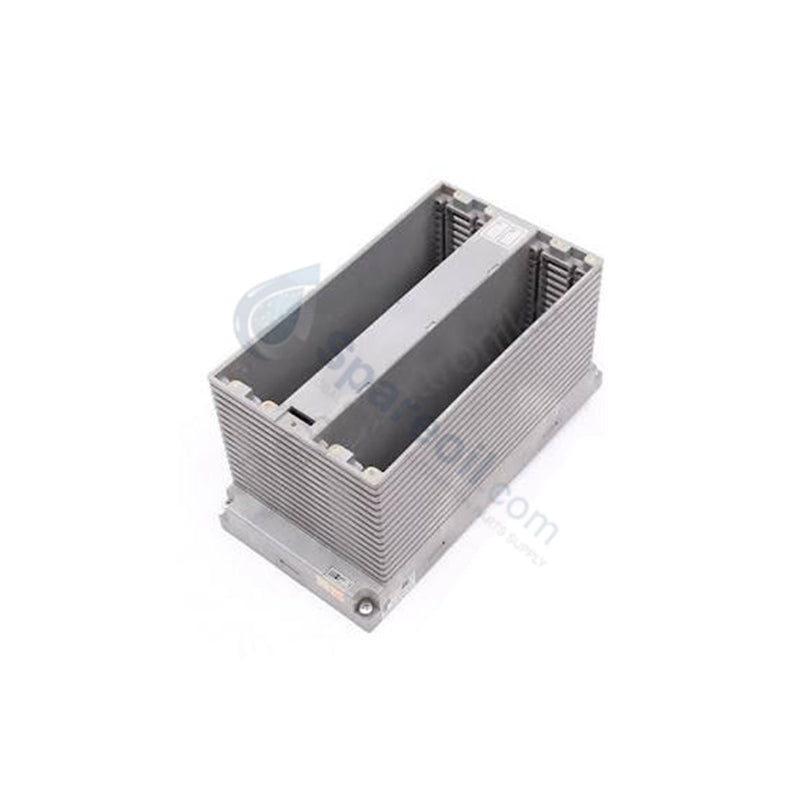

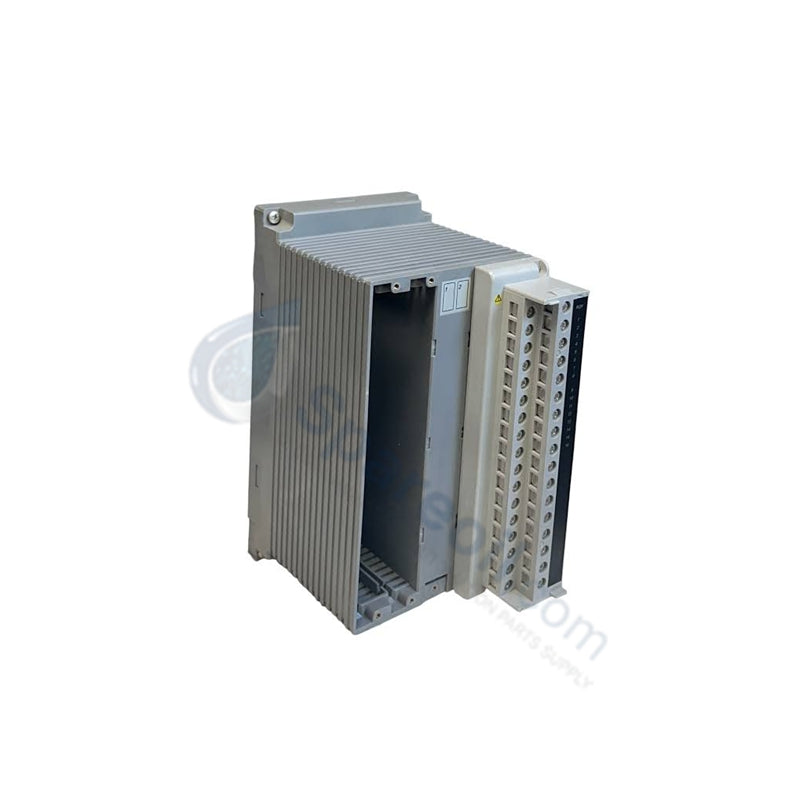

Placa posterior de módulos E/S de terminal AMN31-S1 de Yokogawa

Configurada para la terminación centralizada de señales de E/S en arquitecturas de control CENTUM CS 3000 y CENTUM VP, la Yokogawa AMN31-S1 (Placa posterior de módulos E/S de terminal AMN31) proporciona una ejecución física directa de la conectividad de la interfaz del módulo al campo.

Especificaciones de hardware

Parámetro Especificación
Modelo AMN31-S1
Marca Yokogawa
Origen Japón
Peso 2 kg
Dimensiones 125 mm x 130 mm x 248 mm
Temperatura de funcionamiento -10 °C a +55 °C
Consumo de energía Placa posterior pasiva / Alimentado por bus
Capacidad de ranura Soporte multimódulo
Tipo de montaje Carril DIN o panel
Aislamiento Conforme a IEC

Conectividad de control de procesos DCS

El AMN31-S1 sirve como el soporte mecánico y eléctrico para los módulos de E/S, facilitando el aislamiento de canal a canal al mantener una estricta separación física entre las rutas de señal. Este diseño de placa posterior admite la integración perfecta de módulos de protocolo de bucle HART de 4-20 mA, asegurando que la integridad de la señal se conserve desde el punto de terminación de campo hasta la placa posterior. Al interactuar con entradas basadas en termopares, la estructura de la placa posterior se adapta a los requisitos de compensación de unión fría (CJC), lo que permite que los módulos montados mantengan una medición precisa de la temperatura en toda la red DCS. El funcionamiento correcto exige una conexión a tierra de baja impedancia común al bus de tierra del gabinete para minimizar la interferencia de ruido.

Preguntas frecuentes

P: ¿El AMN31-S1 admite el intercambio en caliente de módulos de E/S?

R: Sí, la placa posterior está diseñada para admitir el intercambio en caliente de módulos de E/S individuales. El diseño permite la extracción e inserción de módulos sin necesidad de apagar la alimentación del sistema principal o perturbar los bucles de señal activos adyacentes.

P: ¿Cómo debe conectarse a tierra la placa posterior para garantizar la seguridad eléctrica y la inmunidad al ruido?

R: Fije el chasis directamente a la placa de montaje del gabinete utilizando las orejetas de conexión a tierra proporcionadas. Utilice una correa de conexión a tierra trenzada de cobre flexible para conectar el chasis de la placa posterior a la barra principal de tierra del gabinete, asegurando que la impedancia de la ruta se minimice para cumplir con los estándares de aislamiento IEC.

Guías de instalación en campo

  1. Montaje: Instale el AMN31-S1 en una superficie rígida y resistente a las vibraciones o en un carril DIN de alta resistencia. Asegúrese de que la superficie de montaje esté nivelada para evitar tensiones mecánicas en los conectores de la placa posterior.
  2. Cableado: Dirija los cables de señal a través de los conductos de cableado designados dentro del gabinete, separándolos de las líneas de CA de alta tensión por al menos 300 mm. Utilice casquillos en todas las terminaciones de cables para garantizar un contacto seguro dentro de los bloques de terminales.
  3. Control ambiental: Coloque la placa posterior lejos de dispositivos que generen calor. Asegúrese de que el flujo de aire no esté restringido por los haces de cables, ya que la placa posterior requiere circulación de aire ambiente para mantener las temperaturas del módulo dentro del rango especificado de -10 °C a +55 °C.
  4. Mantenimiento: Verifique periódicamente la integridad mecánica de los mecanismos de cierre del módulo. Reemplace los conectores dañados inmediatamente para evitar la pérdida intermitente de señal o la oxidación del contacto.
