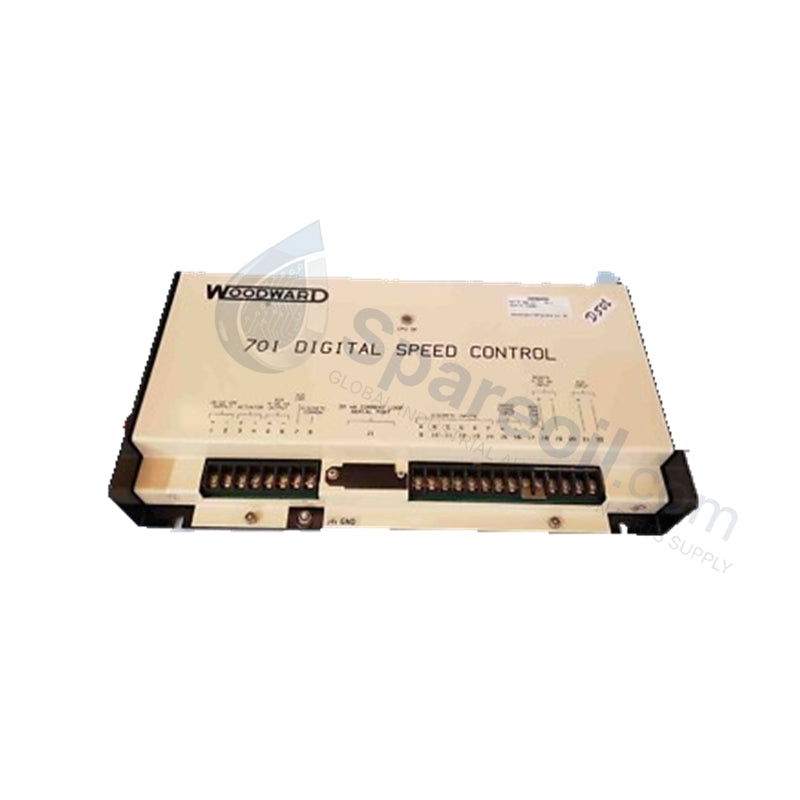

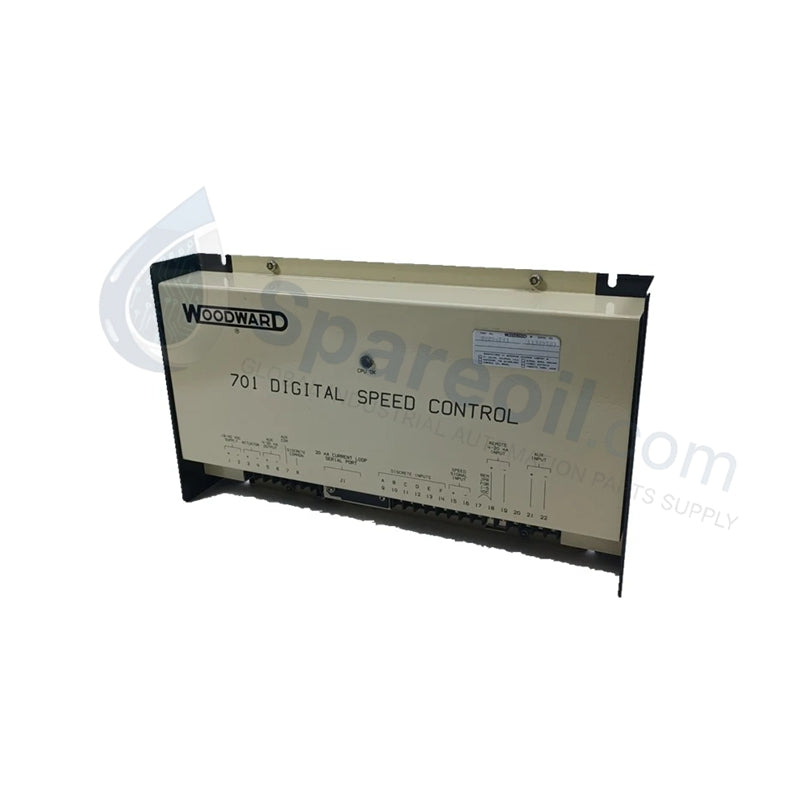

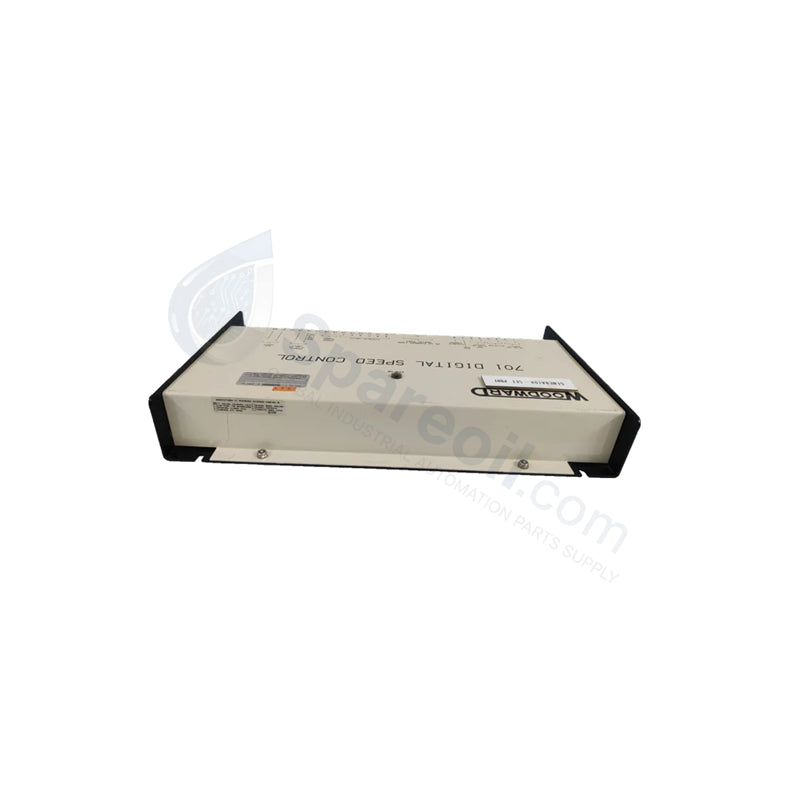

Módulo de reparto de carga Woodward 9905-211

Módulo de reparto de carga Woodward 9905-211 | Alimentación de 10-40 VDC

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Woodward 9905-211 representa la evolución digital de la serie 2301A, ofreciendo una regulación de velocidad de alta...

Código: 9905-211

Manufacturer: Woodward
Product No.: 9905-211
Product Type: Controles de Reparto de Carga
Product Origin: USA
Payment:T/T, Western Union
Weight: 1800g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Woodward 9905-211 representa la evolución digital de la serie 2301A, ofreciendo una regulación de velocidad de alta precisión y una gestión de carga para motores y turbinas. Esta unidad basada en microprocesador monitorea la velocidad de rotación a través de captadores magnéticos y ejecuta comandos precisos al actuador para mantener la estabilidad de la frecuencia. Ya sea que gestione un generador autónomo en modo isócrono o equilibre múltiples unidades en un bus paralelo mediante control de caída, el 9905-211 garantiza una distribución de carga proporcional y previene oscilaciones del sistema.

Especificaciones técnicas

El 9905-211 utiliza un amplio rango de entrada de CC y una señal de salida de miliamperios estándar para interactuar con actuadores industriales modernos.

Parámetro	Especificación
Número de catálogo	9905-211
Serie	2301A Digital
Potencia de entrada	10–40 VCC (24 VCC Nominal)
Señal de salida	Accionamiento del actuador de 0–20 mA
Modos de control	Control de velocidad isócrono y de caída
Rango de velocidad	100 – 10,000 RPM (dependiente del sensor)
Entradas de interfaz	Captador magnético (MPU), Sesgo analógico
Temperatura de funcionamiento	-40°C a +85°C
Peso	4.00 lbs (1.8 kg)
Dimensiones	250 mm × 180 mm × 60 mm

Ventajas de ingeniería

Precisión digital superior: La arquitectura basada en microprocesador elimina la deriva asociada con el envejecimiento de los componentes analógicos. Proporciona una detección de velocidad precisa y repetible y tiempos de respuesta más rápidos a cambios repentinos de carga, lo que protege los equipos eléctricos sensibles aguas abajo.
Versatilidad de modo dual: El módulo admite los modos isócrono y de caída. Los operadores pueden mantener una frecuencia constante para cargas aisladas de misión crítica o implementar una curva de caída de velocidad para una distribución de carga estable al operar en paralelo con un bus de servicio público infinito.
Amplia compatibilidad de voltaje: El rango de entrada de alimentación de 10 a 40 VCC se adapta a las fluctuaciones de voltaje de la batería durante el arranque del motor o los ciclos de carga, evitando reinicios del sistema de control durante transitorios de bajo voltaje.
Compartición de carga ópticamente aislada: Para evitar bucles de tierra en instalaciones de múltiples generadores, el 9905-211 utiliza líneas de compartición de carga aisladas. Esto asegura que la señal paralela entre unidades permanezca limpia y libre de interferencias eléctricas, incluso en tendidos de cable largos entre paneles de control.
Accionamiento de actuador robusto: La señal de salida de 0 a 20 mA proporciona una interfaz universal para una amplia variedad de actuadores de combustible Woodward y de terceros, lo que permite una fácil integración tanto en construcciones nuevas como en proyectos de modernización.

Preguntas frecuentes

P: ¿Puede el 9905-211 reemplazar los módulos analógicos 2301A más antiguos?

R: Sí. El 9905-211 sirve como una actualización digital para muchas aplicaciones 2301A. Sin embargo, debe verificar que su actuador acepte una señal de 0 a 20 mA y que el voltaje de su sistema se encuentre dentro del rango de 10 a 40 VCC. Las unidades digitales a menudo proporcionan una mejor estabilidad y diagnóstico que sus predecesoras analógicas.

P: ¿Cuál es el beneficio de la salida de 0 a 20 mA sobre una salida de polarización de voltaje?

R: Una señal de bucle de corriente (0–20 mA) es significativamente más resistente a la interferencia electromagnética y a las caídas de voltaje en largas distancias en comparación con una señal basada en voltaje. Esto hace que el 9905-211 sea ideal para salas de máquinas grandes donde el controlador y el actuador están físicamente separados.

P: ¿Cómo manejo una señal de "Pérdida de velocidad"?

R: El 9905-211 incluye una lógica de seguridad que detecta un captador magnético (MPU) fallido. Si la señal de velocidad cae por debajo del umbral mínimo mientras se supone que el motor está funcionando, el módulo inicia un comando de apagado al actuador para evitar una condición de cremallera de combustible incontrolada.

P: ¿Se requiere calibración durante la instalación?

R: Sí. Debe ajustar los potenciómetros de ganancia, estabilidad y velocidad nominal para que coincidan con la respuesta dinámica de su motor o turbina específicos. El núcleo digital simplifica este proceso al proporcionar una respuesta más lineal y predecible durante la fase de ajuste.
