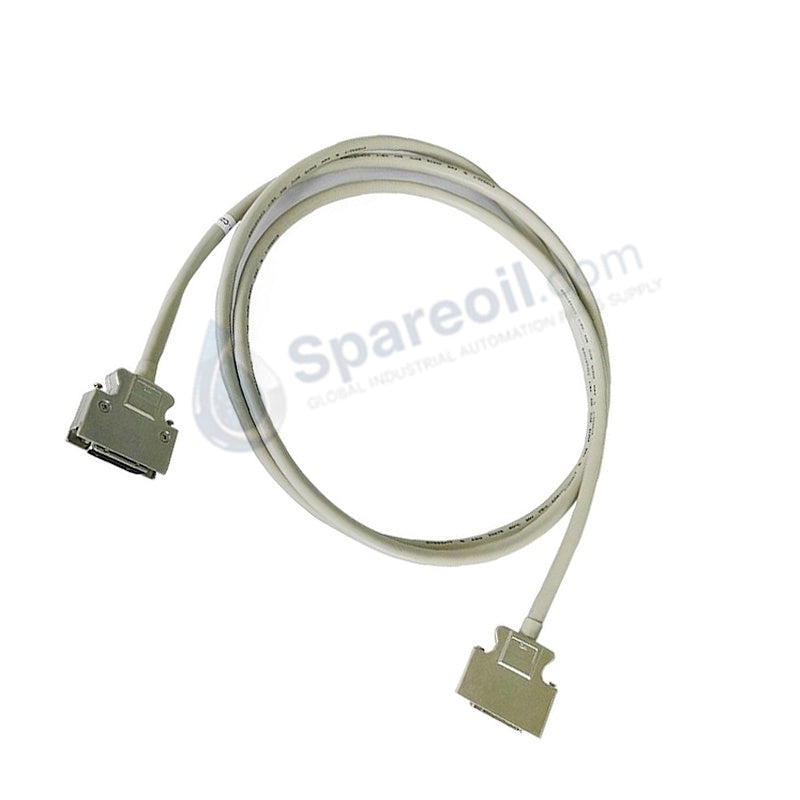

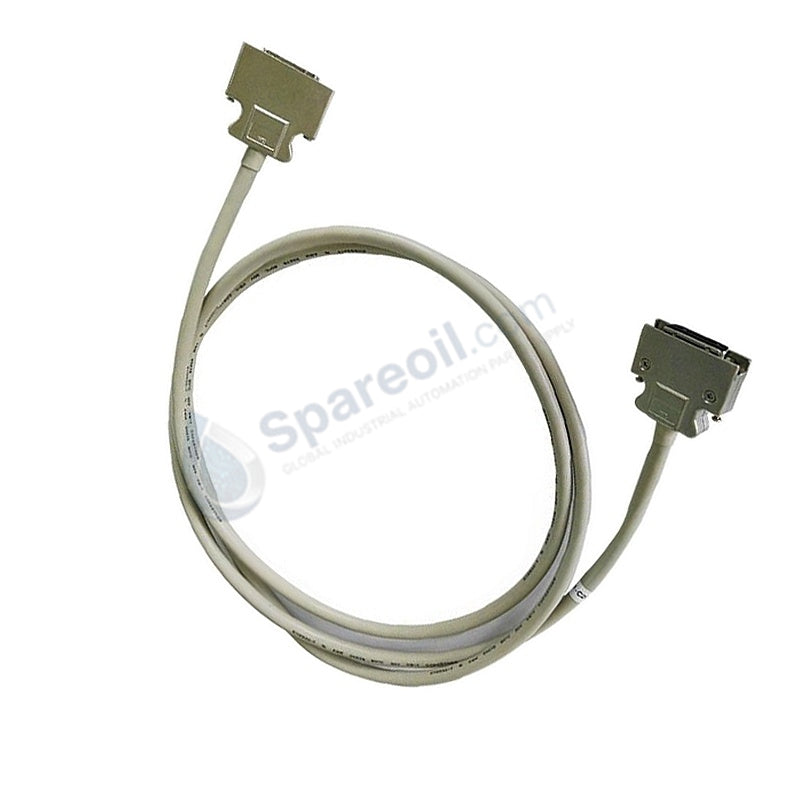

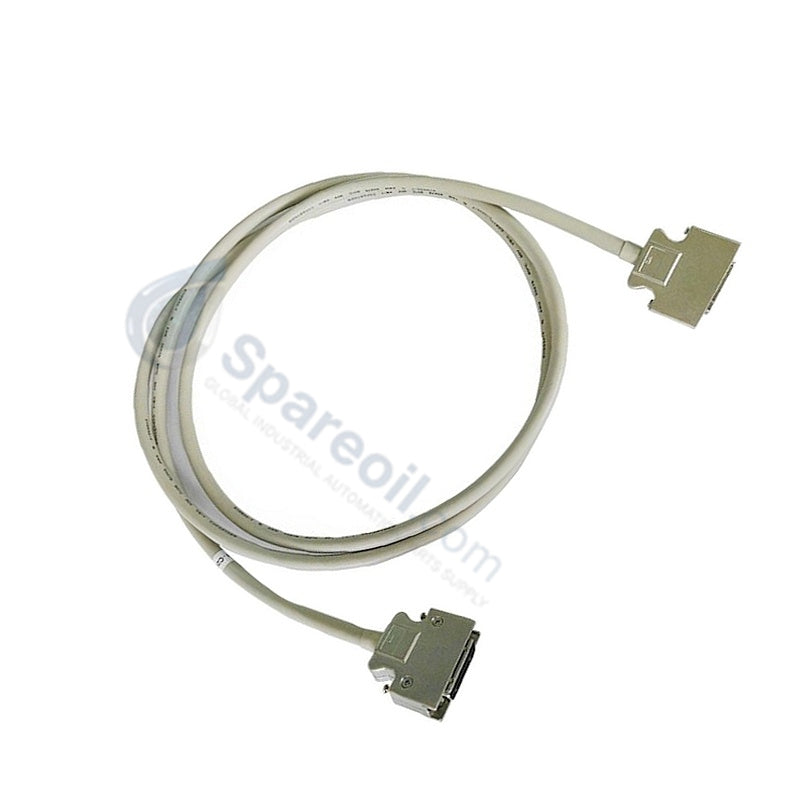

YCB301-C020 Conjunto de cable de bus ESB de 20 cm Yokogawa CENTUM VP

Disponibilidad: 20 Quedan en stock

Cable de bus ESB Yokogawa YCB301-C020 Configurado para el enrutamiento de datos inter-nodo determinista de alta velocidad en arquitecturas de...

Código: YCB301-C20

Manufacturer: Yokogawa
Product No.: YCB301-C20
Product Type: Cables de bus
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Cable de bus ESB Yokogawa YCB301-C020

Configurado para el enrutamiento de datos inter-nodo determinista de alta velocidad en arquitecturas de control CENTUM VP y ProSafe-RS, el Yokogawa YCB301-C020 (cable de bus ESB YCB301) proporciona una ejecución de señal física directa entre las unidades de expansión de E/S de campo y los nodos de procesador. Establece un puente de comunicación dedicado que preserva el rendimiento de la señal a través de redes de control y seguridad de procesamiento distribuido.

Desglose de sufijos y matriz de modelos

YCB301: Plataforma de ensamblaje de cable de bus ESB base que utiliza conectores de alta densidad de 36 pines
-C020: Designa una longitud de ensamblaje de cable físico calibrada de fábrica de 20 cm

Especificaciones de hardware

Parámetro	Especificación
Modelo	YCB301-C020
Marca	Yokogawa
Origen	Japón
Peso	0,20 kg
Dimensiones	20 cm de longitud (conjunto de cable completo)
Temperatura de funcionamiento	-20 °C a +80 °C
Consumo de energía	Medio de bus físico pasivo (0 W de autoconsumo)
Tipo de conector	Conectores de bus de alta densidad de 36 pines dobles
Material del conductor	Cobre sin oxígeno (OFC) trenzado de múltiples núcleos
Blindaje del cable	Blindaje de doble capa (lámina de aluminio más cobre trenzado)
Impedancia característica	Impedancia diferencial nominal de 100 ohmios
Tensión nominal	300 V máximo
Cubierta exterior	PVC ignífugo de alta resistencia
Radio de curvatura mínimo	65 mm estático, 100 mm dinámico

Características de aislamiento de bucle HART de 4-20 mA y canal a canal

El ensamblaje de cable YCB301-C020 enruta marcos de datos seriales multicanal al tiempo que proporciona inmunidad completa contra el ruido industrial ambiental. El blindaje continuo de doble capa evita que los transitorios eléctricos rápidos (EFT) severos y la interferencia electromagnética de alta frecuencia corrompan los marcos del bus digital. Debido a que el cable mantiene la integridad continua del blindaje entre los nodos de E/S conectados, los bucles de tierra del lado del campo no pueden romper la ruta de comunicación. En consecuencia, las tarjetas de entrada analógicas conectadas mantienen parámetros de aislamiento canal a canal limpios, lo que protege las señales de protocolo de bucle HART de 4-20 mA de bajo nivel de la diafonía del bus de alta frecuencia y el ruido de conmutación externo.

Preguntas frecuentes

P: ¿El cable YCB301-C020 admite la conexión en caliente durante el funcionamiento activo de la CPU?

R: Los equipos de mantenimiento pueden reemplazar o conectar el cable durante el funcionamiento en vivo, pero los ingenieros deben verificar que la ruta de bus ESB redundante permanezca en línea y en buen estado para evitar una interrupción inmediata de la comunicación del nodo.

P: ¿Cómo verifican los técnicos que los conectores de 36 pines se han asentado correctamente en gabinetes de control de alta vibración?

R: Los instaladores deben encajar completamente los pestillos del conector integrados hasta que las lengüetas de bloqueo laterales encajen en su posición, lo que evita microdesconexiones causadas por la vibración continua del gabinete.

P: ¿Qué modos de falla ocurren si los técnicos exceden el radio de curvatura mínimo durante la instalación del panel?

R: Doblar el conjunto más allá del límite estático de 65 mm deforma la geometría interna del conductor, lo que altera la impedancia característica de 100 ohmios y causa errores de reflexión de la señal a través de la interfaz del bus ESB.

Pautas de instalación en campo

Los técnicos deben montar el cable YCB301-C020 dentro de los paneles de interconexión manteniendo un radio de curvatura estático superior a 65 mm. Los instaladores alinean el cabezal del conector de 36 pines directamente con el zócalo del nodo de seguridad o control, presionando el conjunto directamente hacia adentro hasta que los clips de bloqueo laterales encajen en el marco de retención del chasis. El personal de campo debe enrutar este cable de comunicación de bus a través de conductos de cableado de bajo voltaje segregados, manteniéndolo al menos a 200 mm de distancia del cableado de alimentación pesado de 480 VCA y los variadores de frecuencia. Conecte el cable de drenaje a tierra directamente a la barra de tierra principal del gabinete para establecer una ruta de retorno a tierra de baja impedancia, lo que suprime la interferencia de radiofrecuencia y evita las diferencias de potencial de tierra en la topología del bus.
