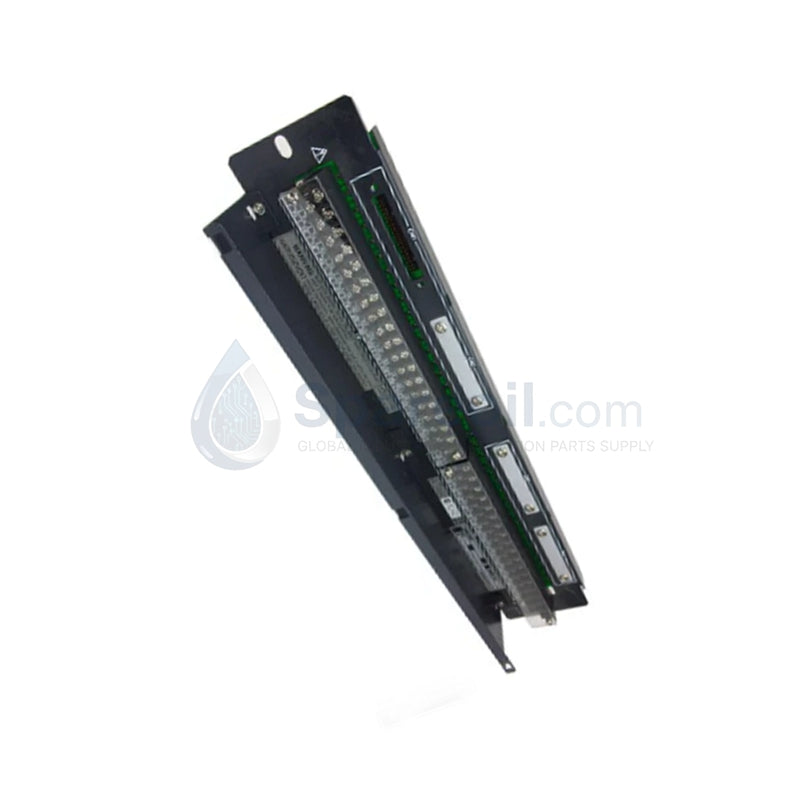

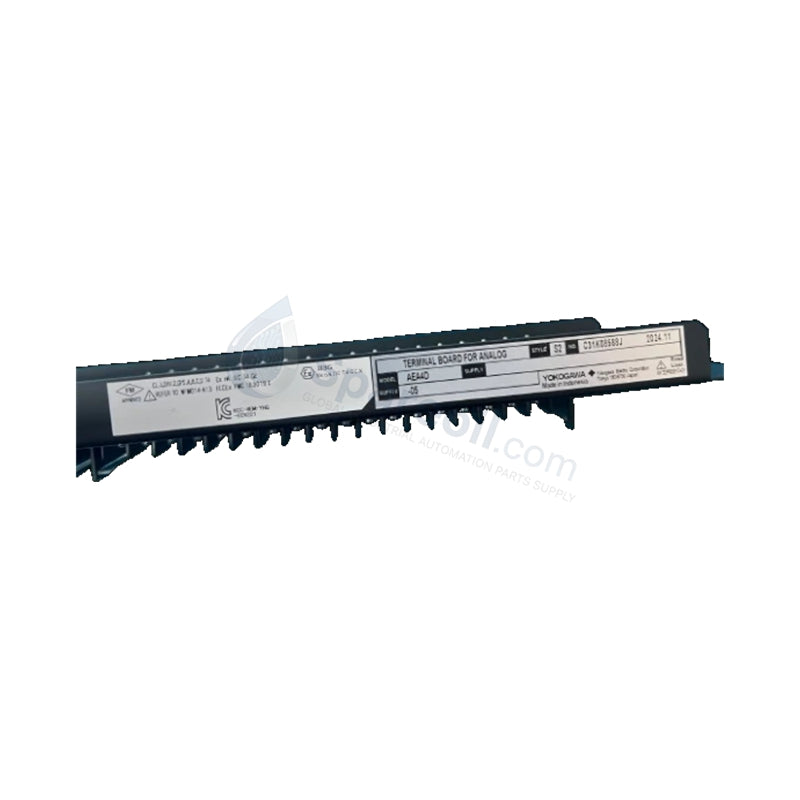

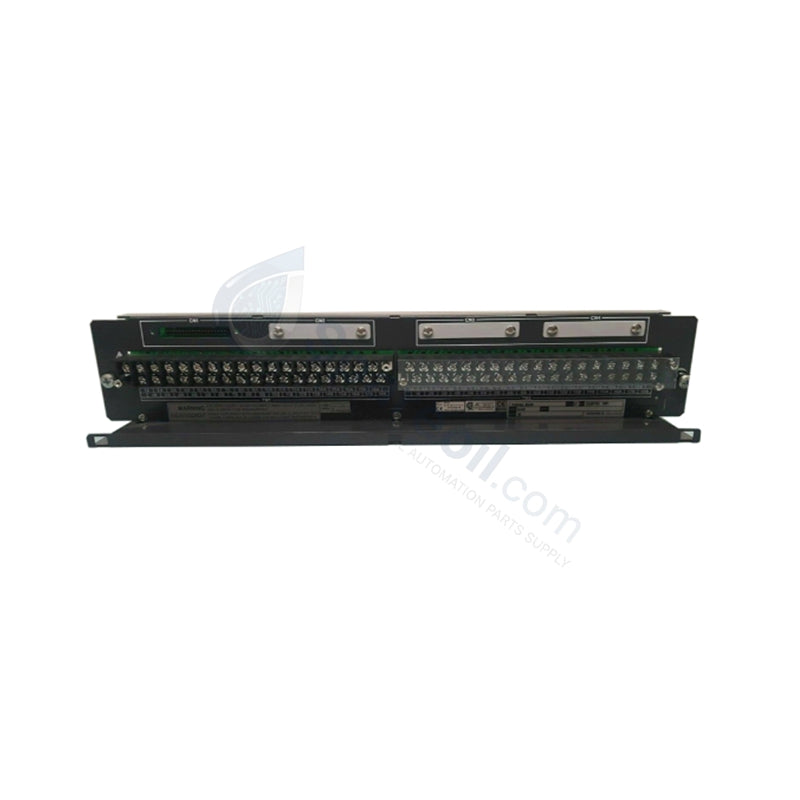

La Yokogawa AEA4D-01, también catalogada como la tarjeta de terminal AEA4D para señales analógicas, funciona como un componente de hardware dedicado para la terminación y distribución de señales analógicas de 16 canales dentro de las redes de sistemas de control distribuido CENTUM VP y CS3000. Configurada para arreglos de hardware simples o duales redundantes, esta tarjeta de terminal conecta los instrumentos de campo directamente a los módulos de entrada y salida analógica del sistema especificados.

Desglose de Sufijos y Matriz de Modelos

  • AEA4D: Tarjeta de terminal para señales analógicas (capacidad de 16 canales)
  • -0: Configurada sin supresores de sobretensiones integrados (variante estándar de referencia)
  • 1: Designador de código de estilo para la revisión inicial de la serie de productos (Estado del ciclo de vida: Discontinuado; reemplazado funcionalmente por las variantes AEA4D-05 y AEA4D-06)

Especificaciones de Hardware

Parámetro Especificación
Modelo AEA4D-01
Marca Yokogawa
Origen Japón
Peso 1,5 kg (Peso de envío: 2,5 kg)
Dimensiones 120 mm x 100 mm x 25 mm
Temp. de funcionamiento -20 a +60 °C
Consumo de energía Interfaz de distribución pasiva (generación de energía interna de 0 W)
Capacidad de canal 16 puntos de entrada/salida analógica
Tipo de terminal Terminales de tornillo (2 x M4 por punto)
Resistencia de aislamiento >= 100 MOhm a 500 V CC
Tensión soportada 500 V CA durante 1 minuto
Conexión de interfaz Interfaz de cable multipolar tipo KS1
Humedad relativa 5-95 % HR (sin condensación)

Propiedades de instrumentación de control de procesos y DCS

La interfaz del terminal enruta las corrientes de señalización analógica a través de 16 rutas discretas, admitiendo arquitecturas de protocolo de bucle HART de 4-20 mA estándar y señales de voltaje sin alterar la impedancia del circuito. El aislamiento galvánico y los parámetros de separación de circuitos protegen los canales adyacentes contra cortocircuitos de bucle a bucle. Las métricas de aislamiento de canal a canal limitan la degradación de la diafonía al enrutar diversos vectores de señal a través de la matriz de cable de interfaz KS1 unificada a los módulos AAI141, AAI841 o AAI143.

Preguntas frecuentes

P: ¿Cómo se mantiene la redundancia dual en la interfaz del terminal AEA4D-01 durante una falla del módulo de E/S?

R: El circuito de hardware pasivo de la tarjeta ramifica cada una de las 16 rutas analógicas en conexiones paralelas duales enrutadas a través de los conectores del cable KS1. Esta disposición permite la interfaz simultánea con dos tarjetas de E/S redundantes, lo que permite al procesador DCS activo realizar una conmutación electrónica instantánea y sin interrupciones si la tarjeta principal falla.

P: ¿Se puede sustituir directamente una unidad AEA4D-01 por una tarjeta AEA4D-06 durante el mantenimiento del sistema?

R: Sí, la AEA4D-06 es el reemplazo funcional oficial para el marco AEA4D-01 discontinuado. El factor de forma, las asignaciones de pines eléctricos y las posiciones de los terminales siguen siendo totalmente compatibles con versiones anteriores, aunque las asignaciones individuales de los terminales del sistema deben verificarse antes de la migración.

P: ¿Esta variante de terminal específica proporciona protección contra sobretensiones de línea de alto voltaje?

R: No, el código de sufijo "-0" indica que esta versión carece de supresores de sobretensiones incorporados. Para la protección transitoria contra rayos al aire libre o inducción de energía, se deben conectar módulos de protección contra sobretensiones externos en línea con los bucles de campo antes de ingresar a los terminales de tornillo M4.

Pautas de instalación en campo

  • Apriete de tornillos de terminal: Termine todas las líneas analógicas utilizando terminales de anillo o de horquilla adecuados para la disposición de 2 tornillos M4. Apriete cada conexión de terminal al estándar industrial especificado para minimizar la deriva de la resistencia de contacto en las vías de 4-20 mA.
  • Protocolos de conexión a tierra del blindaje: Conecte el blindaje general y los cables de drenaje de los pares trenzados individuales a la barra de tierra dedicada del instrumento dentro del gabinete de control. No conecte a tierra el blindaje tanto en el instrumento de campo como en la tarjeta de terminal para evitar bucles de tierra.
  • Verificación de la interfaz del cable: Asegúrese de que el cable del sistema KS1 esté completamente asentado en el conector multipin montado en la tarjeta y de que los clips de retención mecánicos estén bloqueados para evitar desconexiones accidentales en condiciones de alta vibración.
