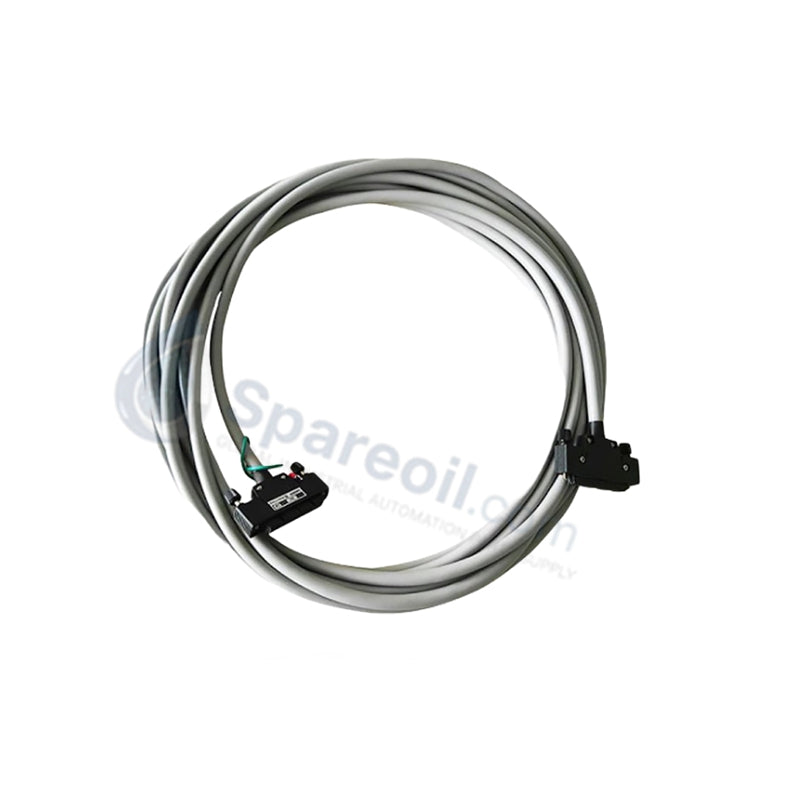

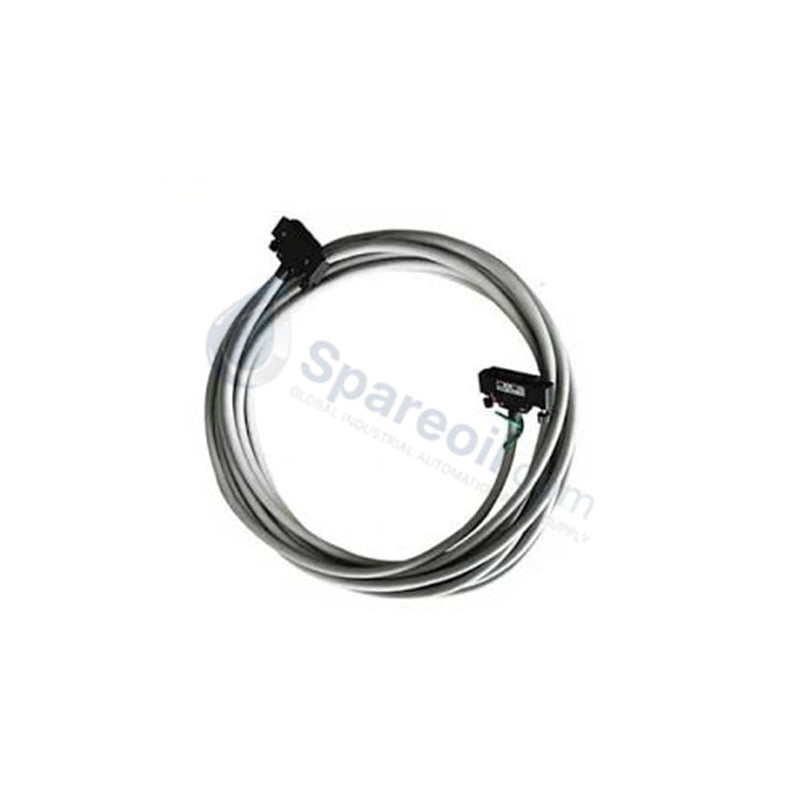

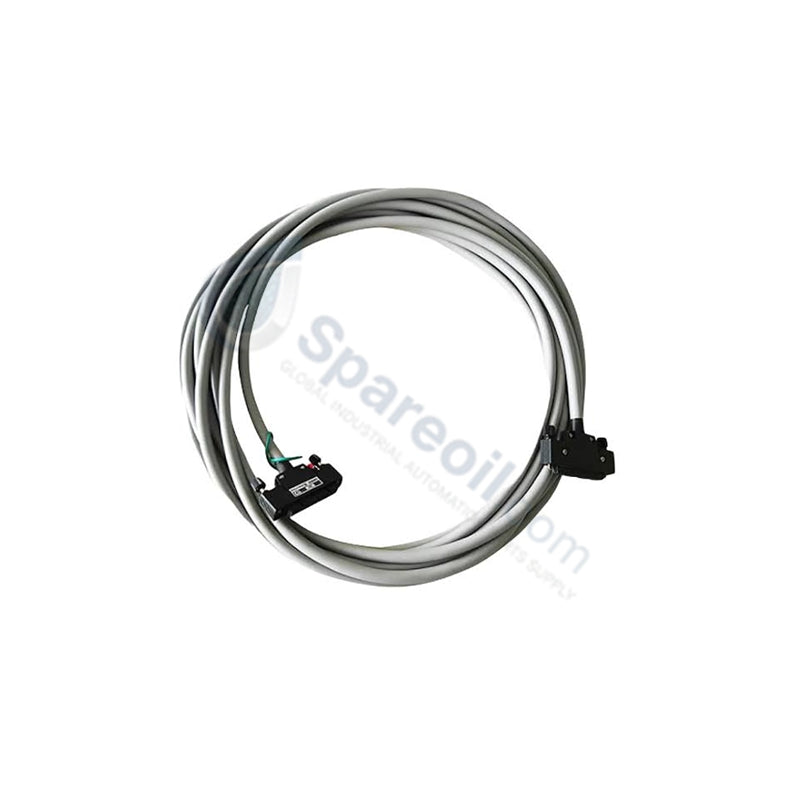

Cable de señal YOKOGAWA AKB331-M020

Configurado para la terminación de señales de alta densidad en los sistemas CENTUM VP y CS 3000, el YOKOGAWA AKB331-M020 (Cable de señal AKB331) proporciona una ejecución física y eléctrica directa de enrutamiento de señales de 50 pines entre módulos de E/S y placas de terminales.

Especificaciones de hardware

Parámetro Especificación
Modelo AKB331-M020
Marca YOKOGAWA
Origen No especificado
Peso 4 kg
Dimensiones 20 m de largo
Temperatura de funcionamiento Especificaciones ambientales estándar del armario
Consumo de energía Pasivo (transmisión de señal)
Tipo de interfaz 50 pines a 50 pines
Compatibilidad SDV144, SDV531, SDV53A, SDV541, SAT145

Protocolo de bucle HART de 4-20 mA y aislamiento de canal a canal

El cable AKB331-M020 actúa como puente para señales de E/S discretas y analógicas, asegurando que la integridad de la señal se mantenga desde la placa posterior del módulo de E/S hasta las placas de terminales de campo. La construcción del cable facilita la conectividad del protocolo de bucle HART de 4-20 mA al mantener niveles de impedancia consistentes en la interfaz de 50 pines. Esta configuración es necesaria para asegurar que los datos de diagnóstico digital superpuestos en los bucles de señales analógicas se transmitan sin atenuación. El aislamiento de canal a canal se conserva a través del diseño de cableado estandarizado, lo que minimiza la diafonía electromagnética entre bucles de señales adyacentes. Al utilizar conectores de 50 pines de alta densidad, este cable admite el mapeo determinista de señales, reduciendo posibles puntos de falla durante la puesta en marcha de las estaciones de control de campo.

Preguntas frecuentes

P: ¿Se puede utilizar el AKB331-M020 para reemplazar variantes de cable AKB331 más cortas?

R: Sí, el cable es funcionalmente intercambiable con otras longitudes de la serie AKB331, siempre que el entorno de instalación pueda acomodar la longitud física de 20 m sin exceder las restricciones de enrutamiento del cable de señal del gabinete o los límites de interferencia inducida.

P: ¿El cable requiere procedimientos de conexión a tierra específicos durante la instalación?

R: Sí, asegúrese de que las carcasas del conector de 50 pines estén completamente asentadas y aseguradas a las placas frontales del módulo, ya que estas proporcionan la referencia común de tierra del chasis necesaria para minimizar el ruido de modo común en los conductores de señal.

Guías de instalación en campo

  1. Verifique que el módulo de E/S y la placa de terminales correspondiente estén desenergizados antes de conectar los extremos del cable de 50 pines.
  2. Alinee con cuidado los pines de codificación del conector para evitar dañar los pines durante la inserción en los puertos del módulo de la serie SDV o SAT.
  3. Encamine el cable a través de canaletas de cables de señal dedicadas, manteniendo una separación mínima de 100 mm de los cables de alimentación de alto voltaje para evitar el acoplamiento electromagnético.
  4. Asegure el cable con bridas a intervalos regulares para evitar la tensión mecánica en los conectores causada por el peso de 4 kg del conjunto.
  5. Realice una prueba de continuidad punto a punto en los 50 conductores después de la instalación para confirmar el mapeo correcto de pin a pin antes de habilitar la alimentación del bucle.
