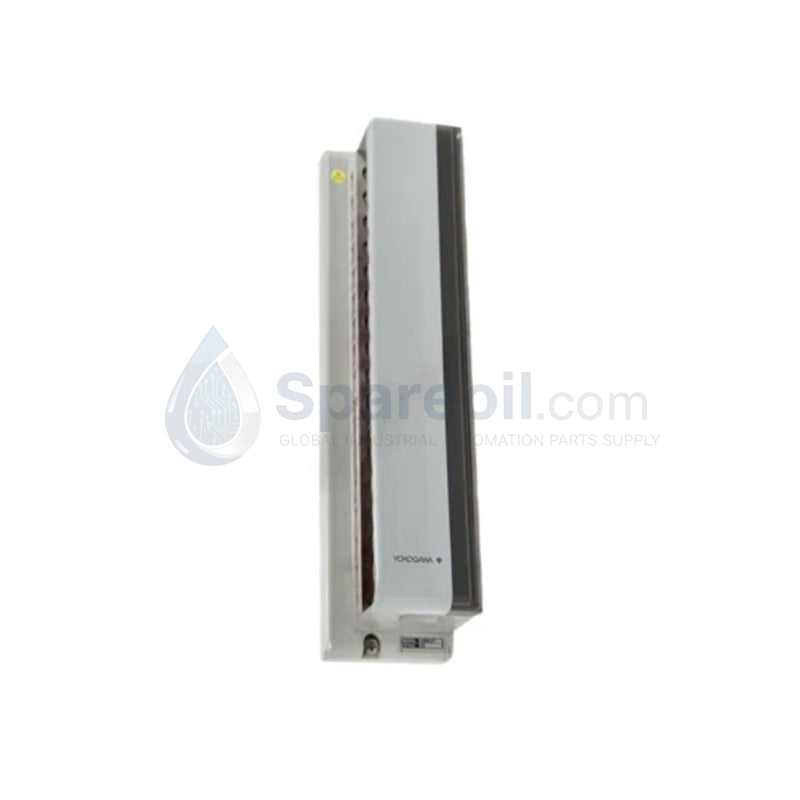

Módulo de entrada de temperatura Yokogawa AMM12T CENTUM VP Series

El Yokogawa AMM12T sirve como el Módulo de entrada de temperatura AMM12T principal utilizado para ejecutar la adquisición de señales de milivoltios y resistencia de bajo nivel en las plataformas CENTUM VP y CS 3000. Este componente de hardware interconecta 16 bucles de sensores de temperatura de lado de campo con la infraestructura de control central Vnet/IP a través de circuitos de multiplexación internos, procesando señales térmicas de bajo nivel sin requerir barreras de aislamiento externas o transmisores auxiliares.

Especificaciones de hardware

Parámetro Especificación
Modelo AMM12T
Marca Yokogawa Electric Corporation
Origen Japón
Peso 0,35 kg
Dimensiones 32,8 mm x 107,5 mm x 130 mm
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía Depende del backplane del sistema
Compatibilidad de la serie CENTUM VP / Subsistema FIO de CS 3000
Número de canales 16 canales, aislados galvánicamente
Tipos de RTD compatibles Pt100, JPt100, Pt50, Cu10 (conexión de 3 hilos)
Tipos de TC compatibles Tipo K, J, T, E, R, S, B, N
Precisión de la medición más/menos 0,1 grados C (RTD), más/menos 0,5 grados C (TC)
Tensión soportada 500 VCA entre los terminales de campo y la lógica del sistema
Resistencia de aislamiento 100 M ohmios o más a 500 VCC
Diagnóstico Detección de quemado (circuito abierto) y cortocircuito del sensor

Características de control de procesos e instrumentación DCS

El módulo se basa en parámetros de aislamiento de canal a canal especializados para mitigar las corrientes de bucle de tierra y evitar que los diferenciales de tensión de modo común corrompan los canales adyacentes durante operaciones de alta densidad. Las rutinas de cálculo de compensación de unión fría (CJC) se mantienen de forma nativa dentro de la arquitectura del firmware del sistema al hacer coincidir las señales de entrada, lo que garantiza una linealización estable en las 16 rutas de entrada. Los ingenieros configuran el sistema para ejecutar rutinas de compensación electrónica de unión fría, que se ajustan dinámicamente a los cambios de temperatura ambiente en los puntos de conexión del terminal, manteniendo así la precisión estructural para todas las configuraciones de sensores de termopares conectados.

Preguntas frecuentes

P: ¿Cómo gestiona el módulo la notificación de diagnóstico de una falla de circuito abierto en un bucle de termopar?

R: El hardware incorpora una lógica de detección de quemado del sensor dedicada. Al detectar una condición de circuito abierto, el módulo actualiza sus registros de diagnóstico internos y establece un indicador de falla, lo que permite al DCS procesar límites de alarma de escala ascendente o descendente de acuerdo con la configuración del sistema.

P: ¿El módulo AMM12T es capaz de realizar un intercambio en caliente en línea durante el funcionamiento activo?

R: Sí. El módulo admite la ejecución de intercambio en caliente dentro del backplane del nodo FIO. Las interfaces de bus físicas y eléctricas permiten el reemplazo del módulo sin quitar la energía ni interrumpir la comunicación de datos en las ranuras de E/S adyacentes en el nodo.

Pautas de instalación en campo

  1. Inserte el módulo verticalmente en la ranura designada de la unidad de backplane del nodo FIO, asegurándose de que los mecanismos de pestillo superior e inferior encajen de forma segura para mantener una conexión de bus de backplane confiable.
  2. Encamine los cables de señal de termopar y RTD de bajo voltaje a través de conductos de cables dedicados y segregados, asegurando una separación completa de las líneas de distribución de CA de alto voltaje para eliminar el acoplamiento de ruido electromagnético.
  3. Termine todo el cableado del sensor de campo en la placa de terminales correspondiente utilizando terminales de crimpado de estaca fría adecuados. Conecte las trenzas de blindaje externas a la barra de tierra de instrumentación designada en el punto de entrada del gabinete solamente.
  4. Verifique que el flujo de aire ambiental mantenga las temperaturas locales por debajo del umbral de 60 grados C y que la resistencia de aislamiento entre los terminales de campo y la lógica del sistema exceda los 100 M ohmios antes de la puesta en marcha.
