FBM219 P0917LH0C Módulo E/S discreta Foxboro

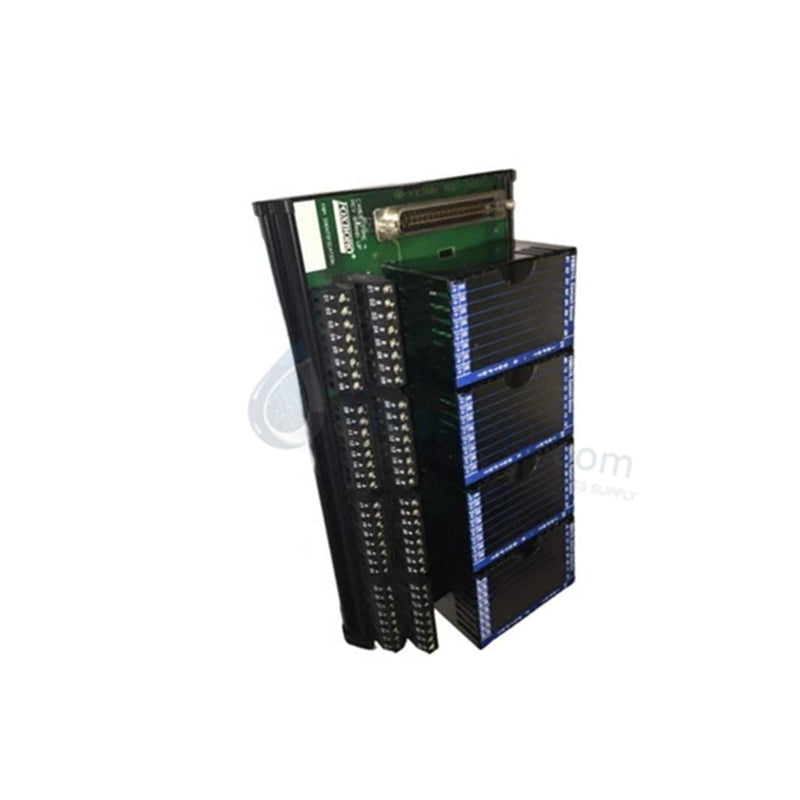

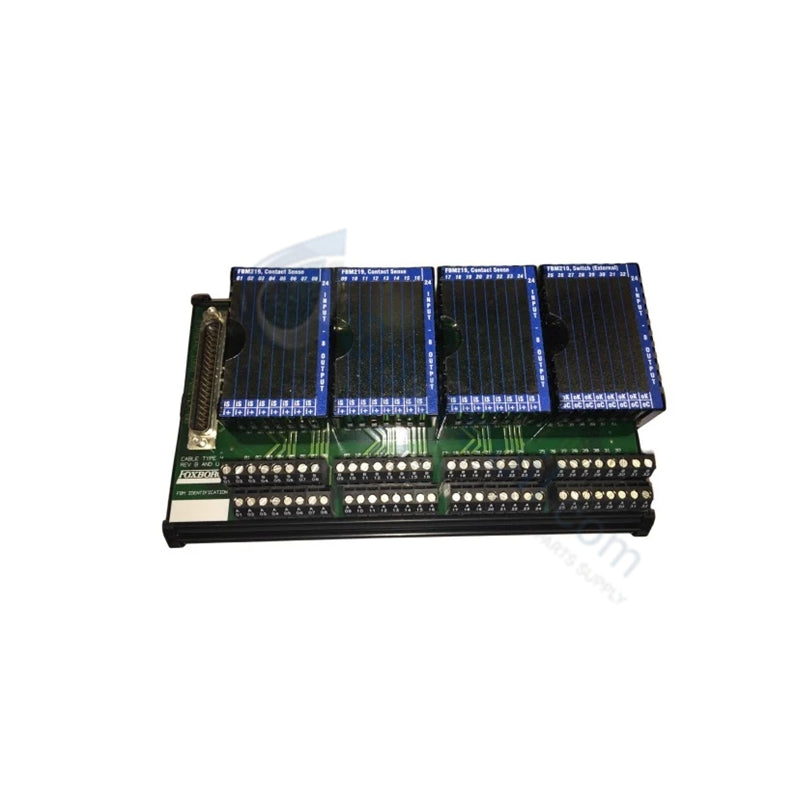

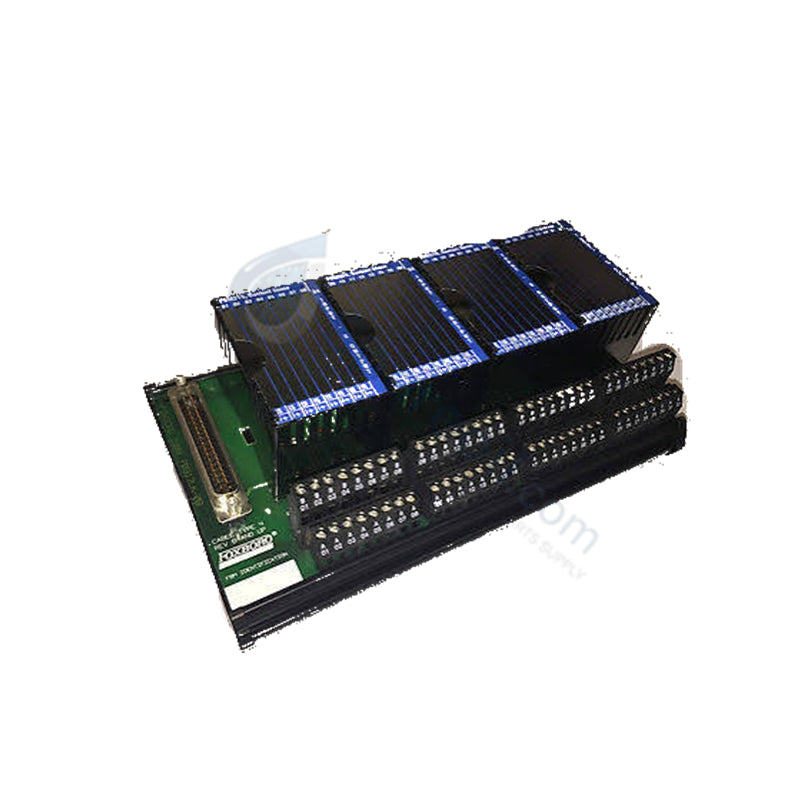

Módulo de E/S Discreta Foxboro FBM219 P0917LH0C de la Serie I/A

Módulo de E/S Discreta Foxboro FBM219 P0917LH0C de la Serie I/A

Disponibilidad: 10 Quedan en stock

Módulo E/S discreto FBM219 P0917LH0C I/A Series de Foxboro El Foxboro FBM219 P0917LH0C, también catalogado como Módulo de interfaz de...

Código: P0917LH 0C

Manufacturer: Foxboro
Product No.: P0917LH 0C
Product Type: Tarjetas de E/S digitales
Product Origin: USA
Payment:T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo E/S discreto FBM219 P0917LH0C I/A Series de Foxboro

El Foxboro FBM219 P0917LH0C, también catalogado como Módulo de interfaz de E/S discreta FBM219, funciona como un componente de hardware dedicado para el procesamiento de señales digitales de alta densidad y el registro de eventos dentro de las redes DCS de la serie I/A de Foxboro. El módulo supervisa los estados de los contactos de campo y controla las salidas de control discretas a través de buses de alimentación de placa base de 24 VCC doblemente redundantes.

Especificaciones del hardware

Parámetro	Especificación
Modelo	FBM219 P0917LH0C
Marca	Foxboro (Schneider Electric)
Origen	EE. UU.
Peso	0,32 kg
Dimensiones	4,6 cm x 11,0 cm x 11,5 cm
Temperatura de funcionamiento	-20 °C a +70 °C
Consumo de energía	8,5 W máx.
Densidad de canales	32 canales discretos (24 entradas, 8 salidas)
Soporte de voltaje de entrada	30 VCC, 125 VCC, 120/240 VCA
Resolución SOE	Marca de tiempo de 1 ms
Filtrado de entrada	Desactivación de rebote seleccionable por software de 4 ms a 255 ms
Voltaje de aislamiento	600 VCA de canal a tierra, de grupo a grupo
Fuente de alimentación	Entrada redundante de 24 VCC a través de la placa base

Aislamiento de canal a canal y registro de secuencia de eventos

El FBM219 P0917LH0C incorpora estructuras de grupo galvánicamente aisladas clasificadas para un aislamiento de 600 VCA entre los canales de entrada y los circuitos lógicos internos. Este aislamiento suprime el ruido de tierra de modo común y evita que las sobretensiones de campo de alto voltaje degraden las comunicaciones de la placa base del DCS. Al integrar una resolución continua de secuencia de eventos (SOE) de 1 ms, la unidad de procesamiento digital interna marca la hora de las transiciones de estado a nivel de módulo antes de transmitir paquetes de diagnóstico almacenados en búfer a través del bus del sistema.

Preguntas frecuentes

P: ¿Cómo procesa el módulo los diferentes niveles de voltaje de campo a través de los 32 canales?

R: Los canales de entrada aceptan señales discretas de campo que funcionan a 30 VCC, 125 VCC o 120/240 VCA. El módulo acondiciona estas señales a los niveles lógicos del sistema (alto >15 VCC, bajo <5 VCC) manteniendo el aislamiento galvánico entre los grupos de canales.

P: ¿Se puede reemplazar en caliente el FBM219 durante las operaciones activas del sistema?

R: Sí, los operadores pueden realizar un reemplazo en caliente en vivo en la placa base activa sin interrumpir los módulos de E/S operativos adyacentes ni el tráfico de comunicación de la placa base.

P: ¿Qué hardware de terminación se requiere para cablear los dispositivos de campo a este módulo?

R: El módulo requiere la integración de la interfaz con el conjunto de terminación externo P0917LH dedicado para enrutar correctamente el cableado de campo a los conectores de la placa base.

Guías de instalación de campo

Observe los siguientes procedimientos de instalación en campo durante el cableado del panel del sistema y la integración del hardware:

Inserte el módulo FBM219 en la ranura de su placa base asignada hasta que los pestillos de retención superior e inferior se bloqueen firmemente.
Dirija las líneas de campo de CA de alto voltaje lejos del cableado de señal digital de bajo voltaje dentro de las canaletas de la carcasa para minimizar el acoplamiento inductivo.
Termine los cables de bus de campo directamente en el conjunto de terminación P0917LH asociado de acuerdo con los esquemas de asignación de canales.
Asegúrese de que la carcasa mantenga un flujo de aire limpio y opere dentro del rango de temperatura ambiental de -20 °C a +70 °C.
Conecte a tierra todo el blindaje de los cables en el bus de tierra del panel designado para proporcionar una ruta de retorno a tierra de baja impedancia para los picos de voltaje transitorios.
