AMM32T Yokogawa CENTUM VP Hoja de datos y Manual técnico

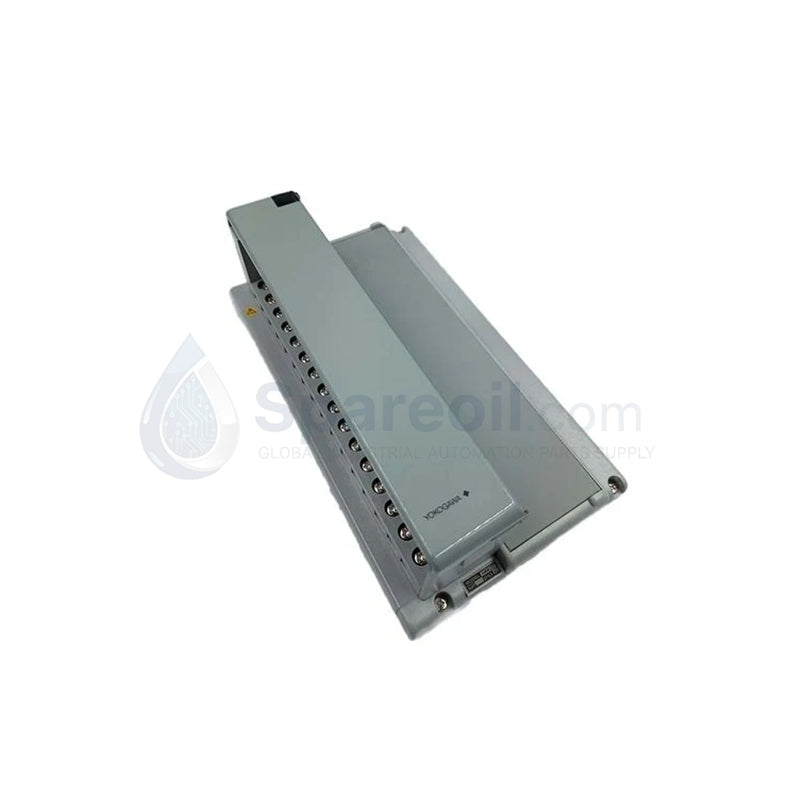

Tarjeta FIO de temperatura de 32 canales Yokogawa AMM32T

Tarjeta FIO de temperatura de 32 canales Yokogawa AMM32T

Disponibilidad: 99 Quedan en stock

Módulo de entrada de temperatura de la serie Yokogawa AMM32T CENTUM VP El Yokogawa AMM32T, también catalogado como el Módulo...

Código: AMM32T

Manufacturer: Yokogawa
Product No.: AMM32T
Product Type: Módulos de Entrada de Temperatura
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de entrada de temperatura de la serie Yokogawa AMM32T CENTUM VP

El Yokogawa AMM32T, también catalogado como el Módulo de Entrada de Temperatura AMM32T, funciona como un componente de hardware dedicado para la adquisición de alta precisión de señales RTD y termopares dentro de los sistemas CENTUM VP y CS 3000. Este componente de hardware interconecta 32 lazos del lado de campo con la infraestructura de control central Vnet/IP a través de circuitos de multiplexación internos, procesando señales de milivoltios y resistencia de bajo nivel sin necesidad de barreras de aislamiento externas o módulos de conversión auxiliares.

Especificaciones de hardware

Parámetro	Especificación
Modelo	AMM32T
Marca	Yokogawa Electric Corporation
Origen	Japón
Peso	0,35 kg
Dimensiones	Factor de forma de ranura FIO estándar
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	0,5 A a 5 VCC
Compatibilidad de la serie	Subsistema FIO CENTUM VP / CS 3000
Número de canales	32 canales, aislados
Señales RTD soportadas	Pt100, JPt100, Pt50, Ni508, Cu10
Señales TC soportadas	Tipo K, J, T, E, R, S, B, N
Precisión de medición	más/menos 0,1 grados C (RTD), más/menos 0,5 a 1,0 grados C (TC)
Aislamiento	500 VCA entre terminales de campo y lógica del sistema
Resistencia de aislamiento	100 M ohmios o más a 500 VCC
Funciones de diagnóstico	Detección de quemado de sensor (Upscale/Downscale), monitoreo de cortocircuito

Características de la instrumentación de control de procesos y DCS

El módulo se basa en parámetros de aislamiento especializados de canal a canal para mitigar las corrientes de bucle a tierra y evitar que los diferenciales de voltaje de modo común corrompan los canales adyacentes durante operaciones de alta densidad. Las rutinas de cálculo de compensación de unión fría (CJC) se mantienen de forma nativa dentro de la arquitectura del firmware del sistema al hacer coincidir las señales de entrada, lo que garantiza una linealización estable en las 32 rutas de entrada. Los ingenieros configuran el sistema para ejecutar rutinas electrónicas de compensación de unión fría, que se ajustan dinámicamente a los cambios de temperatura ambiente en los puntos de conexión del terminal, manteniendo así la precisión estructural para todas las configuraciones de sensores de termopar conectados.

Preguntas frecuentes

P: ¿Cómo maneja el módulo los diagnósticos de quemado de sensores para termopares?

R: El hardware incorpora una lógica dedicada de detección de quemado de sensores. Los usuarios pueden configurar los registros de diagnóstico a través del software del sistema para impulsar el valor de la señal hacia arriba o hacia abajo al detectar una condición de circuito abierto, proporcionando alertas inmediatas de fallas de bucle al controlador.

P: ¿El módulo admite el intercambio en caliente en línea durante las operaciones activas del sistema?

R: Sí. El módulo admite la ejecución de intercambio en caliente dentro del plano posterior del nodo FIO. Las interfaces de bus mecánicas y eléctricas permiten el reemplazo físico sin interrumpir la alimentación o la comunicación de datos en los módulos de E/S adyacentes en el mismo nodo.

Guías de instalación en campo

Inserte el módulo verticalmente en la ranura designada de la unidad de plano posterior del nodo FIO, confirmando que los pestillos de bloqueo superior e inferior encajan de forma segura para mantener la continuidad eléctrica con el bus del sistema.
Encamine los cables de señal de termopar y RTD de bajo voltaje a través de vías de cableado dedicadas y segregadas, asegurando una separación completa de las líneas de distribución de CA de alto voltaje para eliminar el acoplamiento de ruido electromagnético.
Termine todo el cableado de los sensores de campo en la placa de terminales correspondiente utilizando terminales de crimpado adecuados. Conecte las trenzas de blindaje externas a la barra de tierra de instrumentación designada en el punto de entrada del gabinete únicamente.
Verifique que la humedad ambiental se mantenga dentro de los límites de 5 a 95 % de HR sin condensación y que el flujo de aire ambiental mantenga las temperaturas locales por debajo del umbral de 60 grados C.
