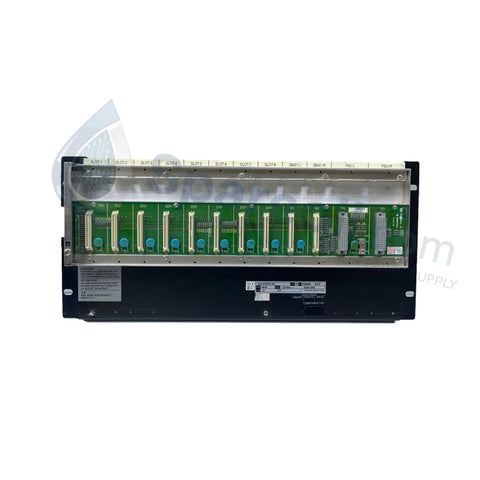

La Yokogawa ANB10D-425/CU2T, también catalogada como la Unidad de Nodo ANB10D para Bus ESB Redundante Dual, funciona como un componente de hardware dedicado para la comunicación FOUNDATION Fieldbus y la interfaz de alimentación dentro de las redes del Sistema de Control Distribuido CENTUM VP y CS3000. Configuraba para operación de doble canal con terminación integrada, esta unidad establece comunicaciones deterministas a través del backplane del sistema para conectar los datos de los instrumentos de campo con los procesadores centralizados.

Desglose de sufijos y matriz de modelos

• ANB10D: Unidad de nodo para bus ESB de redundancia dual

• -4: Configuración de fuente de alimentación de redundancia dual

• 2: Rango de entrada de fuente de alimentación de 220 - 240 V CA

• 5: Tipo de hardware básico sin especificación de protección contra explosiones

• /CU2T: Unidad de conector equipada con un terminador incorporado para el segmento del bus ESB

Especificaciones del hardware

Conectividad FOUNDATION Fieldbus y DCS

La unidad de nodo integra circuitos especializados de protocolo de bucle FOUNDATION Fieldbus H1 para mantener comunicaciones digitales sincrónicas y bidireccionales a través de las redes de automatización de procesos. Con aislamiento de canal a canal, el hardware aísla las fallas eléctricas en segmentos individuales, evitando la propagación de ruido en modo común que podría interrumpir la trayectoria del bus adyacente. Esta arquitectura utiliza terminación a nivel de hardware, configurada a través del módulo de interfaz /CU2T, para controlar las reflexiones de la señal y estabilizar los valores de impedancia del bus.

Preguntas frecuentes

P: ¿Cómo funciona la alimentación de redundancia dual en caso de caída de tensión de una sola fuente?

R: La arquitectura de alimentación interna acopla las dos líneas de alimentación de 220 - 240 V CA a través de un circuito de subasta de diodos OR. Si una línea de entrada experimenta una caída de tensión o una interrupción total, la fuente de alimentación secundaria asume sin problemas la carga eléctrica completa de la unidad de nodo con una interrupción de cero milisegundos en el tráfico activo del bus ESB.

P: ¿Es compatible la sustitución en caliente de módulos de E/S individuales dentro de la estructura del backplane del ANB10D?

R: Sí, la arquitectura del backplane del sistema permite la extracción y sustitución en línea de interfaces de comunicación y tarjetas de E/S individuales montadas dentro del nodo ANB10D, siempre que la conexión del bus ESB de redundancia dual no se vea alterada.

P: ¿Cuál es la función mecánica del código de opción /CU2T?

R: El sufijo /CU2T especifica que la unidad se envía con el bloque de conectores designado que contiene un terminador eléctrico integrado y fijo, necesario para la terminación física de fin de línea de la topología de red del bus ESB.

Guía de instalación en campo

• Controles ambientales del gabinete: Instale la unidad verticalmente en un gabinete de instrumentos cerrado para garantizar un flujo de aire por convección natural a través del chasis. Asegúrese de que las condiciones ambientales no superen el parámetro de temperatura máxima nominal de +70 grados C a plena carga.

• Requisitos de conexión a tierra: Asegure una correa de cobre de baja impedancia directa desde el terminal de conexión a tierra del nodo al bus de tierra funcional del instrumento maestro. No conecte en cadena el conductor de conexión a tierra con las tomas de tierra de la maquinaria eléctrica adyacente de alta corriente.

• Alivio de tensión y tendido de cables: Todos los cables de conexión del bus ESB local deben utilizar los mecanismos de retención por tornillo integrados en la unidad de conector /CU2T para evitar un comportamiento intermitente del contacto causado por vibraciones mecánicas o la tensión del peso del cable.
