ATR8S-00 Yokogawa CENTUM VP Ficha técnica y manual técnico

Terminales de temperatura FIO Yokogawa ATR8S-00 CENTUM VP

Terminales de temperatura FIO Yokogawa ATR8S-00 CENTUM VP

Disponibilidad: 99 Quedan en stock

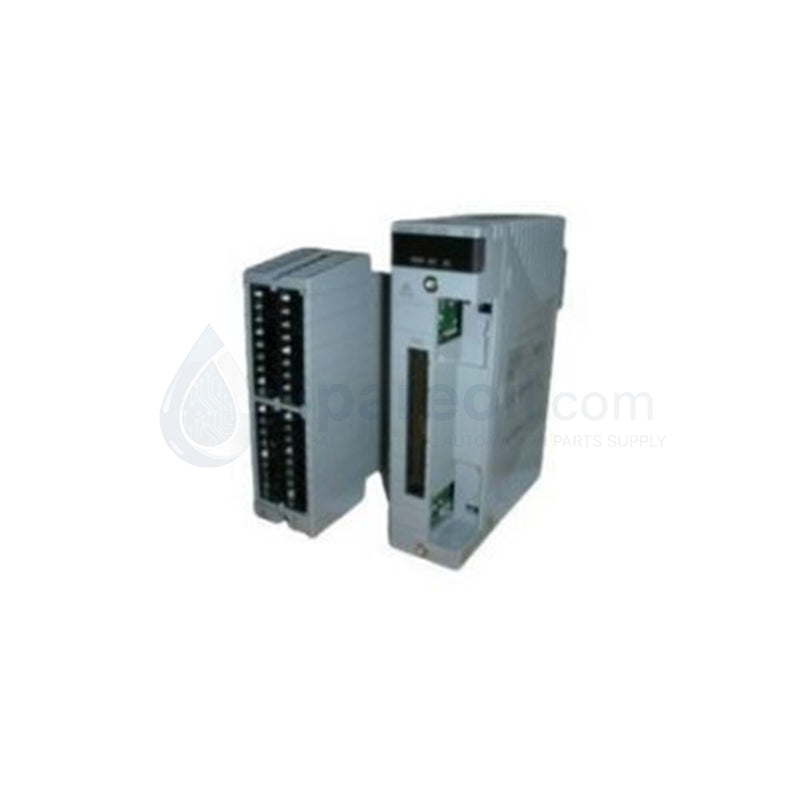

Terminal de temperatura analógico único Yokogawa ATR8S-00 S2 El Yokogawa ATR8S-00, también catalogado como el bloque de terminales de abrazadera...

Código: ATR8S-00

Manufacturer: Yokogawa
Product No.: ATR8S-00
Product Type: Módulos de entrada analógica
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Terminal de temperatura analógico único Yokogawa ATR8S-00 S2

El Yokogawa ATR8S-00, también catalogado como el bloque de terminales de abrazadera de presión ATR8S-00, funciona como un componente de hardware dedicado para tareas técnicas específicas dentro de las plataformas de subsistemas CENTUM VP y CS 3000 Field I/O (FIO). Este componente de hardware funciona como el punto de interfaz física que enruta las entradas de temperatura de 8 canales de los sensores de detector de temperatura de resistencia (RTD) y termopar (TC) directamente a la arquitectura de procesamiento interno del sistema.

Especificaciones de hardware

Parámetro	Especificación
Modelo	ATR8S-00 (Estilo S2)
Marca	Yokogawa
Origen	Japón
Peso	300 g
Dimensiones	107.5 mm x 32.8 mm x 130 mm
Temperatura de funcionamiento	0 a 60 °C
Consumo de energía	Pasivo (Componente de interfaz derivado de la base de E/S)
Capacidad de canal	8 canales
Método de conexión	Terminales de abrazadera de presión M3.5
Soporte de sensor	RTD (Pt100, Pt50, JPt100) / Termopar (Tipo K, J, T, E, R, S, B, N)
Tensión de resistencia	500 V CA entre terminales y tierra
Resistencia de aislamiento	10 M ohmios o más (a 500 V CC)
Humedad ambiente	5 a 95% RH (sin condensación)
Configuración	Única (no redundante)

Aislamiento de control de proceso y condición de señal

La ingeniería estructural de este módulo integra un mecanismo de abrazadera de presión especializado con resorte, que asegura un sellado hermético a los gases en los 8 canales de entrada para suprimir la resistencia de contacto bajo perfiles de alta vibración. La arquitectura utiliza parámetros precisos de aislamiento de canal a canal para aislar los circuitos de sensores de bajo voltaje del ruido de bucle adyacente y los transitorios eléctricos. Las señales de medición de temperatura se someten a un enrutamiento de referencia interno donde la compensación de unión fría (CJC) se lleva a cabo en el punto de terminación, lo que garantiza una linealización precisa de voltaje a temperatura para los bucles de termopar activos. Este diseño físico limita los gradientes térmicos en la matriz de terminales, evitando que la deriva ambiental corrompa la transmisión de datos.

Preguntas frecuentes

P: ¿El bloque de terminales ATR8S-00 admite operaciones de intercambio en caliente en línea activas?

R: No, la extracción o conexión física de este bloque de terminales debe realizarse mientras la alimentación del bucle de entrada correspondiente está aislada para evitar picos transitorios o disparadores de diagnóstico de circuito abierto dentro de la lógica de procesamiento.

P: ¿Qué límites de cableado específicos se aplican a las interfaces de terminales para las configuraciones RTD?

R: La matriz de terminales de abrazadera de presión admite configuraciones RTD estándar de 3 y 4 hilos, utilizando contactos eléctricos directos para optimizar la coincidencia de la resistencia del cable conductor.

Pautas de instalación en campo

Monte la unidad directamente en la base del módulo de E/S FIO de Yokogawa correspondiente, asegurándose de que los pasadores de alineación mecánica encajen completamente en el asiento del backplane.
Inserte los cables de sensor pelados directamente en las aberturas de los terminales de abrazadera de presión M3.5 hasta que el mecanismo de resorte interno establezca una sujeción completa y hermética.
Enrute todos los conductores de señal de termopar y RTD de bajo voltaje a través de conductos de acero independientes y conectados a tierra para separarlos de las líneas de alimentación de alto voltaje adyacentes.
Termine todos los blindajes de cable directamente en la barra de conexión a tierra de baja impedancia dedicada dentro del gabinete de control para evitar la recolección de ruido parásito.
Inspeccione los contactos de los terminales periódicamente bajo condiciones de ciclo térmico extremo para confirmar que la fuerza del resorte mecánico sigue siendo óptima durante el funcionamiento a largo plazo.
