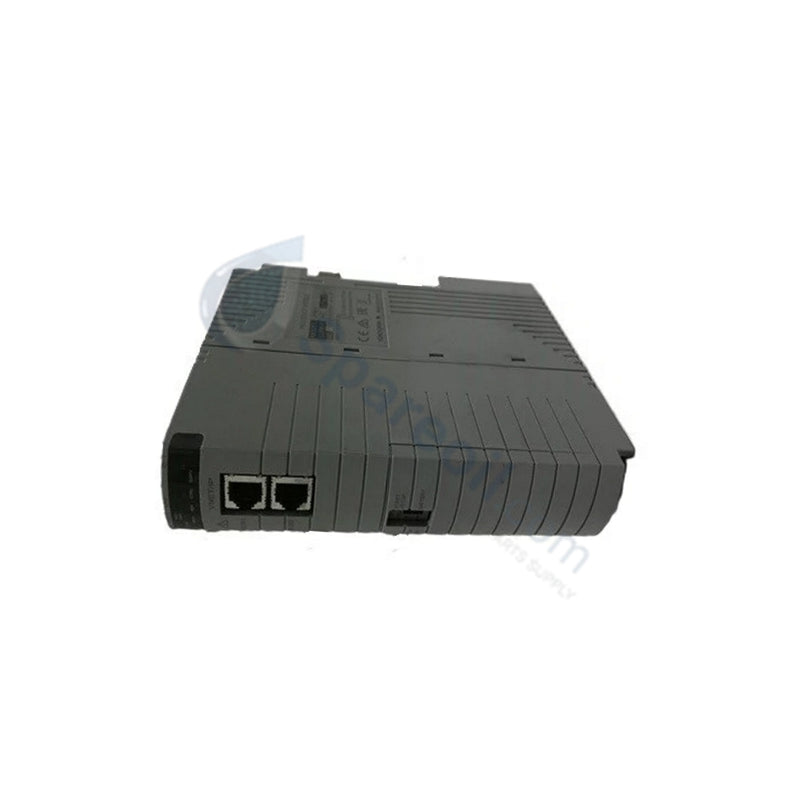

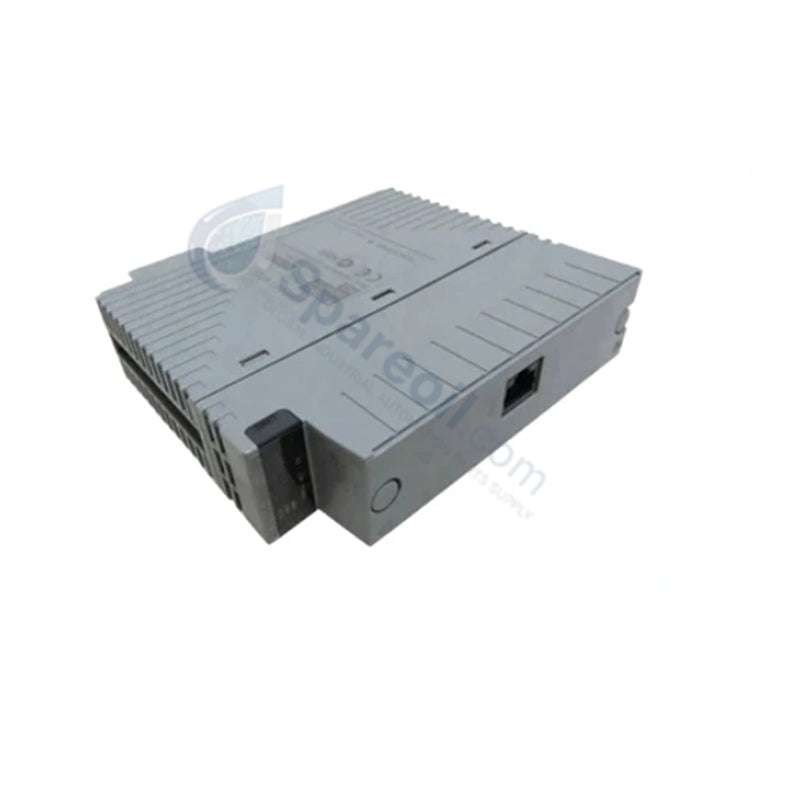

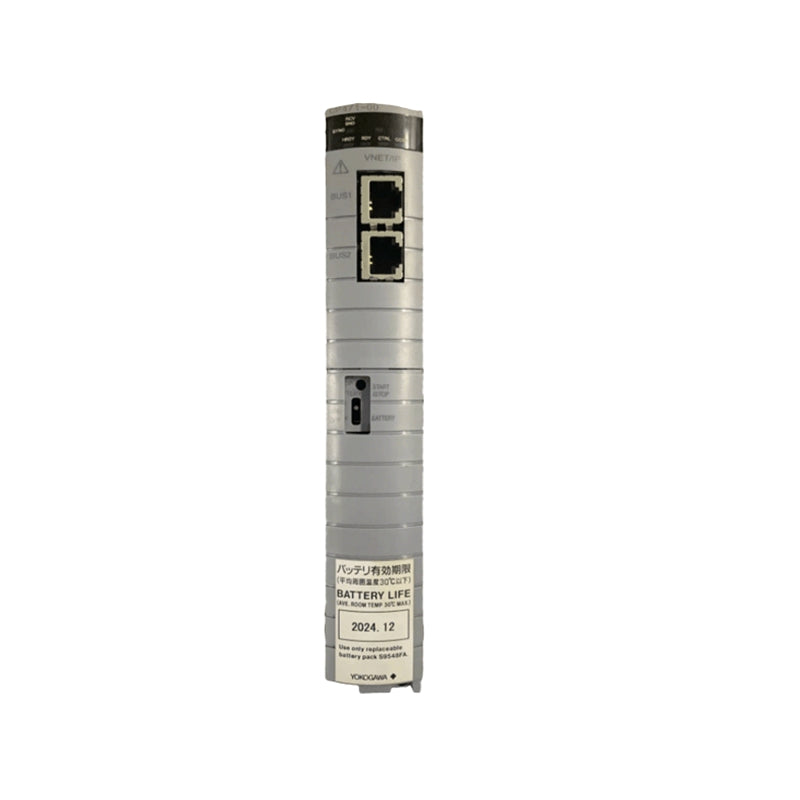

Módulo de procesador Yokogawa CP471-01 S1

Configurado para control de procesos en tiempo real y adquisición de datos de alta velocidad en plataformas de Sistema de Control Distribuido (DCS) Yokogawa CENTUM VP, el Yokogawa CP471-01 S1 (módulo de procesador CP471-01) proporciona ejecución física/eléctrica directa. Este módulo de procesador RISC de 32 bits sirve como motor de ejecución de control principal dentro de las Unidades de Control de Campo (FCU) AFV30S/D y AFV40S/D. Procesa algoritmos de control complejos con un tiempo de ciclo de ejecución determinista de menos o igual a 100 ms, mientras enruta los parámetros de control y los datos de E/S a través de interfaces de bus ESB/ER y redes de planta Vnet/IP.

Desglose de sufijos y matriz de modelos

La configuración del número de pieza y el código de estilo definen las características ambientales y de hardware del módulo del procesador:

  • CP471-01: Designación del módulo de procesador base para unidades de control de campo CENTUM VP.
  • Código de estilo S1: Variante de fiabilidad mejorada con recubrimiento conformado ISA G3 para entornos ambientales hostiles.

Especificaciones de hardware

Parámetro Especificación
Modelo CP471-01 S1
Marca Yokogawa
Origen Japón
Peso 0,35 kg
Dimensiones 120 mm x 25 mm x 130 mm
Temperatura de funcionamiento 0 a +55 °C
Consumo de energía 15 W máximo (5 VCC, ~1,5 A a través del backplane)
Arquitectura del procesador Procesador RISC de 32 bits
Capacidad de memoria Memoria de programa de 64 MB, memoria de datos de 128 MB con ECC
Redundancia Doble redundancia (espera activa) soportada
Protocolos de comunicación Vnet/IP para red de sistema, bus ESB/ER para módulos de E/S
Tiempo de ciclo Tiempo de ciclo determinista <= 100 ms
Voltaje de aislamiento 1500 VCA durante 1 minuto
Clasificación ambiental Cumple con la norma ISA G3

Bucles de control de procesos e integración de Fieldbus

El módulo de procesador CP471-01 S1 gestiona parámetros de proceso de múltiples bucles al interactuar directamente con la instrumentación de campo a través de subredes de E/S analógicas y digitales. El módulo mantiene una comunicación continua a través de conexiones de protocolo de bucle HART de 4-20 mA y redes FOUNDATION Fieldbus / Profibus PA, lo que facilita la configuración de dispositivos de campo en tiempo real y la extracción de diagnósticos. El acondicionamiento de la señal interna utiliza aislamiento galvánico y aislamiento de canal a canal a través de las vías de entrada para suprimir el ruido eléctrico. Para los bucles de detección térmica, la unidad procesa las señales de termopar en bruto mientras aplica algoritmos de compensación de unión fría (CJC) para garantizar una ejecución de control de precisión en todas las operaciones de la planta.

Preguntas frecuentes

P: ¿Cómo funciona el mecanismo de espera activa doblemente redundante cuando se instalan dos módulos CP471-01 S1 en una FCU?

R: La CPU principal ejecuta la lógica de control mientras refleja su estado de memoria en la CPU de espera secundaria a través de un bus de alta velocidad; al detectar una falla de hardware, la ejecución cambia a la unidad de espera dentro de un ciclo de control sin interrupción del proceso.

P: ¿Qué medidas deben tomar los técnicos con respecto a la protección de la memoria durante los ciclos de encendido?

R: El CP471-01 S1 incorpora memoria ECC (código de corrección de errores) para corregir automáticamente los errores de memoria de un solo bit, eliminando la necesidad de restablecimiento manual de la memoria o de baterías de respaldo para la integridad del almacenamiento volátil.

P: ¿Es el CP471-01 S1 compatible con versiones anteriores del software CENTUM VP?

R: El módulo requiere la revisión R6.01 o posterior del software del sistema CENTUM VP para un reconocimiento completo del hardware y la ejecución de su conjunto de instrucciones mejorado.

Directrices de instalación en campo

Al instalar o reemplazar el módulo Yokogawa CP471-01 S1 en una Unidad de Control de Campo, siga estos procedimientos de instalación:

  1. Desenergice el rack o siga los procedimientos autorizados de intercambio en caliente para configuraciones de CPU redundantes antes de insertar el módulo en la ranura de la FCU.
  2. Alinee la placa de circuito del módulo con las guías de tarjeta superior e inferior de la ranura de CPU asignada dentro del chasis de la FCU.
  3. Empuje el módulo firmemente hacia adentro hasta que los conectores multipin del backplane encajen completamente en el zócalo del backplane.
  4. Apriete los tornillos de retención superior e inferior a un par de 0,5 N m para asegurar la conexión a tierra eléctrica y el montaje mecánico.
  5. Conecte los cables de red Vnet/IP a los puertos de bus correspondientes en el panel de interfaz frontal de la CPU y verifique que los LED de estado verdes se enciendan correctamente al encenderse.
