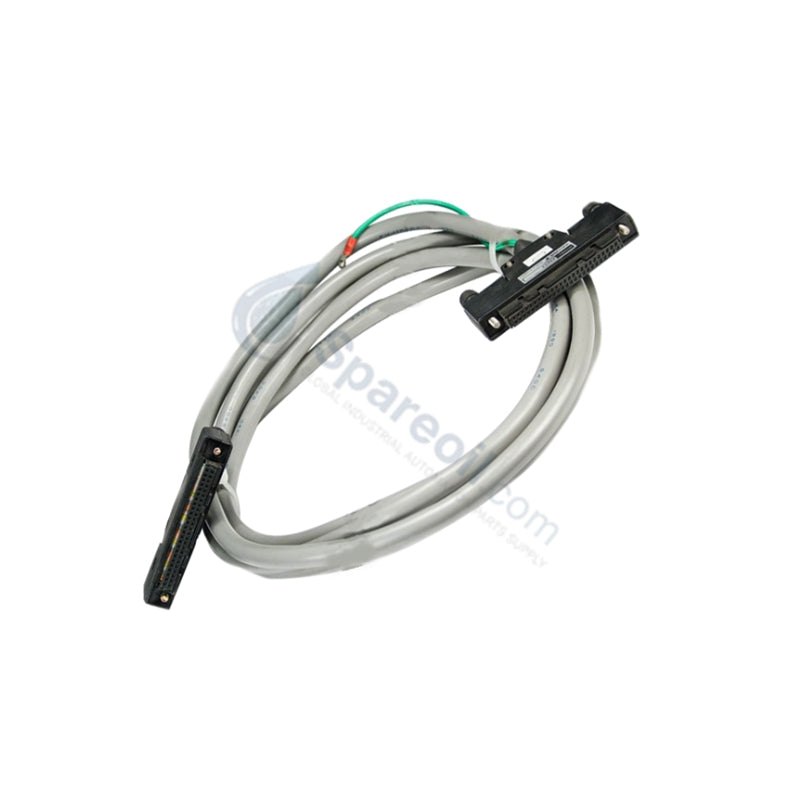

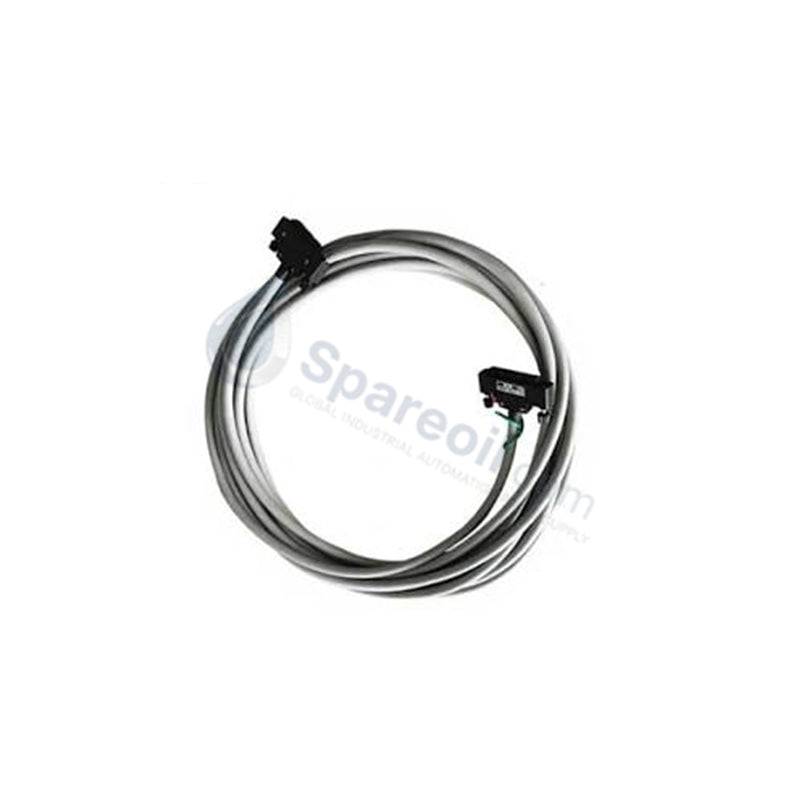

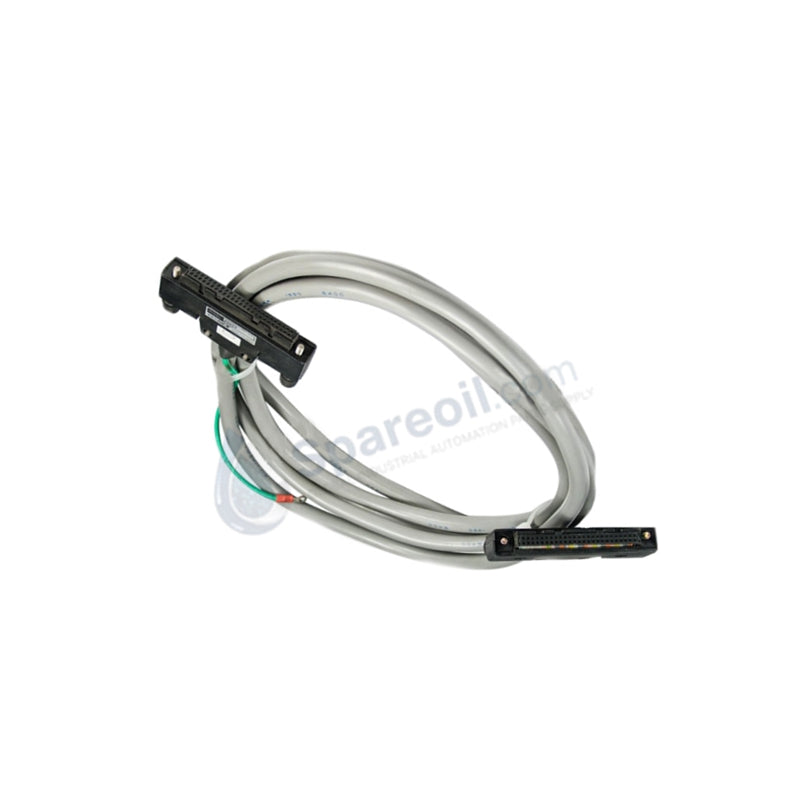

Cable de señal Yokogawa KS9-10*B

El Yokogawa KS9-10*B, también catalogado como cable de señal KS9, funciona como un componente de hardware dedicado para la transmisión de señales discretas de alta densidad entre módulos de E/S y bloques de terminales dentro de los sistemas CENTUM VP y CS 3000.

Desglose de sufijos y matriz de modelos

Código de sufijo Descripción
KS9 Modelo base: cable de señal (de 50 pines a 50 pines)
-10 Longitud: 10 metros
*B Estilo B: Configuración del conector Revisión B

Especificaciones de hardware

Parámetro Especificación
Modelo KS9-10*B
Marca Yokogawa
Origen China
Peso 3 kg
Dimensiones 10 metros de longitud
Temperatura de funcionamiento -20 °C a +70 °C
Consumo de energía N/A (componente pasivo)
Tipo de cable Par trenzado blindado
Tipo de conector Enchufe de alta densidad de 50 pines

Conectividad del control de procesos DCS

El KS9-10*B utiliza una construcción blindada multinúcleo para mantener el rendimiento de aislamiento de canal a canal en toda la red de control distribuido. El diseño físico integra un blindaje EMI/RFI completo para suprimir la diafonía durante la propagación de señales de alta velocidad. Cuando se utiliza con instrumentos de protocolo de bucle HART de 4-20 mA, el cable mantiene la coherencia de la impedancia, evitando la atenuación de la señal en los 10 metros de longitud. La integración efectiva requiere una estricta adherencia al mapeo de pines para garantizar que los niveles lógicos discretos se mantengan dentro del rango de especificación de entrada del DCS.

Preguntas frecuentes

P: ¿Se puede terminar en campo el KS9-10*B si es necesario acortar la longitud del cable? R: No. Los cables de la serie KS9*B se terminan y prueban en fábrica para cumplir con estándares específicos de impedancia y blindaje. La modificación de la longitud del cable o la interfaz del conector invalida las clasificaciones de protección EMI y puede provocar la reflexión de la señal o la pérdida de paquetes en el bus DCS.

P: ¿Cuáles son las restricciones con respecto a la flexión del cable durante la instalación?

R: Mantenga un radio de curvatura mínimo de al menos 10 veces el diámetro del cable para evitar la tensión mecánica en los conductores internos de cobre estañado y para mantener la integridad de la capa de blindaje.

Pautas de instalación en campo

  1. Enrutamiento: Evite enrutar los cables de señal en paralelo con líneas eléctricas de alto voltaje o cables de salida de variadores de frecuencia (VFD). Mantenga una distancia de separación mínima de 300 mm para evitar interferencias inductivas.
  2. Soporte: Fije el cable a intervalos regulares utilizando bandejas o abrazaderas para cables. No permita que el peso del cable tire directamente de los conectores de 50 pines; asegúrese de que los conectores estén completamente asentados y trabados en el módulo de E/S.
  3. Toma a tierra: Aunque el cable incluye un blindaje interno, asegúrese de que el sistema de toma a tierra del armario sea robusto. La carcasa del conector debe hacer contacto sólido con la carcasa del módulo para establecer una ruta de toma a tierra continua para la terminación del blindaje.
  4. Inspección: Inspeccione periódicamente la cubierta de PVC en busca de daños físicos o degradación causada por la exposición química ambiental. Reemplace el cable si la cubierta exterior está perforada, ya que la entrada de humedad degradará la resistencia de aislamiento de los pares trenzados internos.
