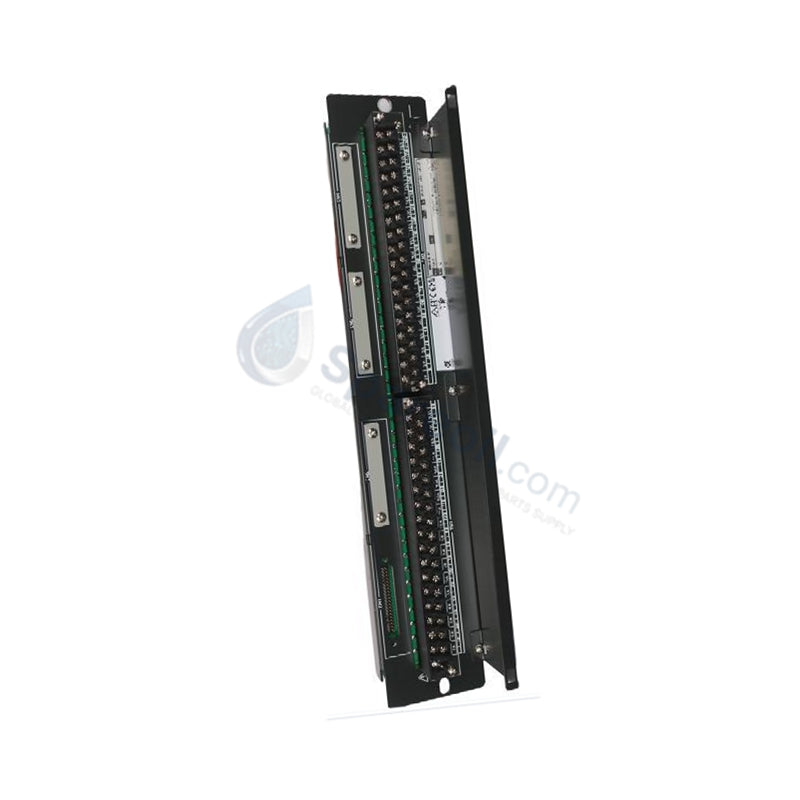

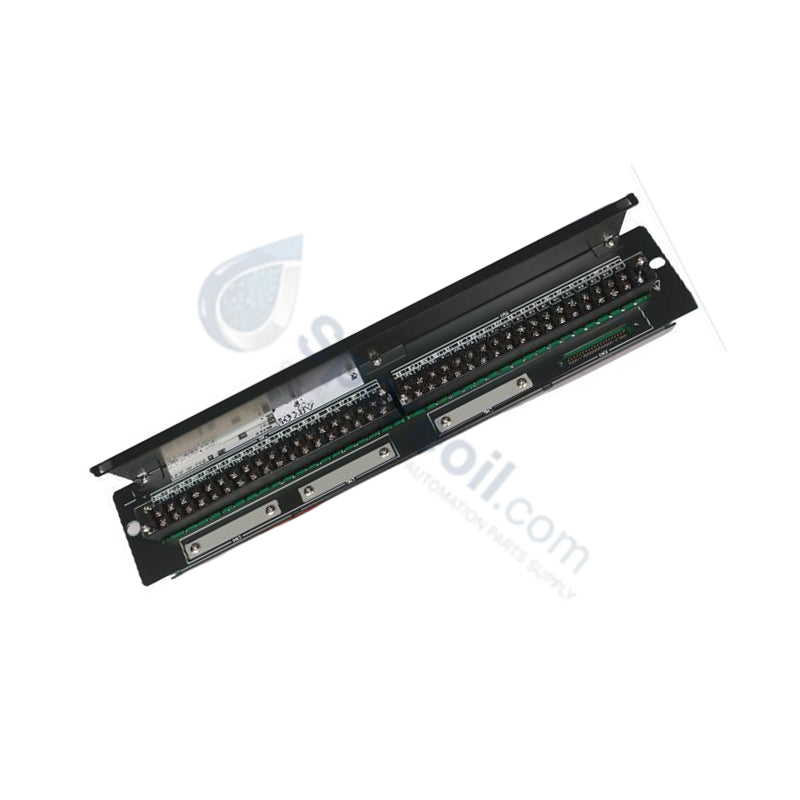

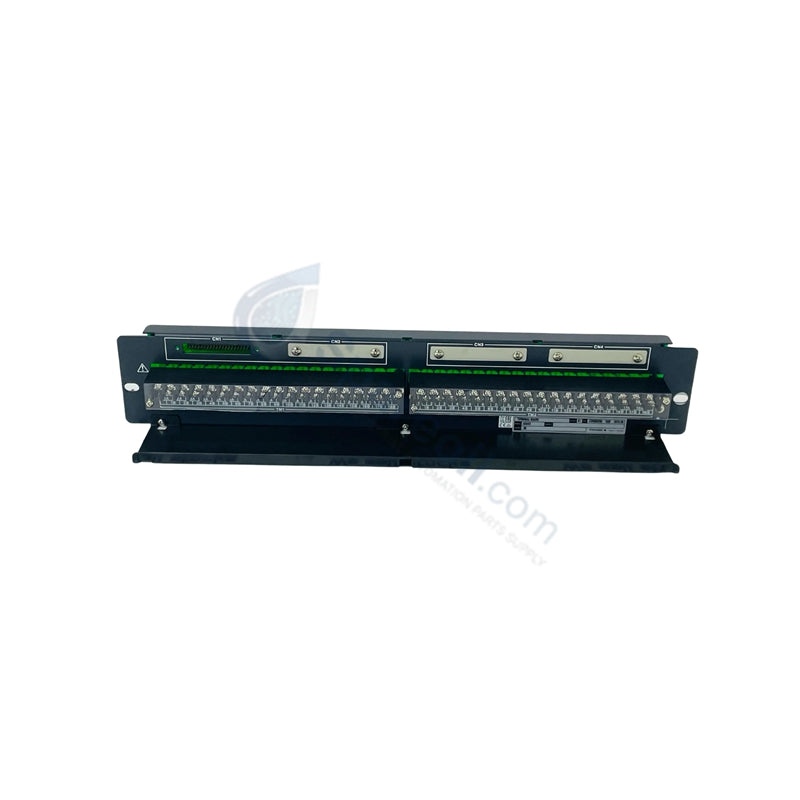

Placa de bornes Yokogawa MRT16A RTD

La Yokogawa MRT16A, también catalogada como la placa de bornes MRT16A, funciona como un componente de hardware dedicado para la terminación de señales RTD dentro de las plataformas CENTUM VP, CENTUM CS 3000 y ProSafe-RS.

Especificaciones de hardware

Parámetro Especificación
Modelo MRT16A
Marca Yokogawa
Origen Japón
Capacidad de canales 32 canales (16 x 2 grupos)
Módulos compatibles AMM32C
Tipo de conexión Bornes de tornillo M4
Resistencia de aislamiento >= 100 M Ohm a 500 V CC
Rigidez dieléctrica 500 V CA
Peso 1.8 kg
Temperatura de funcionamiento 0 grados C a +50 grados C
Consumo de energía Pasivo (Ninguno)

Control de procesos e integridad de la señal

La MRT16A proporciona la interfaz física para lazos de monitoreo de temperatura de alta precisión. Dentro de la arquitectura Yokogawa DCS, la placa utiliza principios de aislamiento de canal a canal para minimizar la posible interferencia de la señal en gabinetes de E/S de alta densidad. La interfaz de bornes de tornillo M4 garantiza una baja resistencia de contacto para los sensores RTD, lo cual es necesario para mantener la integridad de las mediciones basadas en resistencia. Esta placa se enfoca específicamente en la adquisición estable de la señal, facilitando indirectamente los requisitos de compensación de unión fría (CJC) al garantizar una terminación de señal limpia y estable antes de la conversión a nivel del módulo AMM32C.

Preguntas frecuentes

P: ¿Se puede usar la placa de bornes MRT16A con entradas de termopar?

R: No, la MRT16A está diseñada exclusivamente para la terminación de señales RTD. Intentar terminar entradas de termopar provocará inexactitudes significativas en la medición debido a la falta de circuitos CJC dedicados y una lógica de escalado adecuada para señales de nivel de mV.

P: ¿Cuál es la causa principal de la deriva de la señal al usar esta placa de bornes?

R: La deriva de la señal a menudo se origina por conexiones flojas en el borne M4 o por una resistencia excesiva en el cableado de campo. Asegúrese de que todos los conductores estén correctamente enfundados y de que se mantengan las especificaciones de par del borne para mantener la resistencia de la conexión al mínimo.

Pautas de instalación en campo

  • Control ambiental del gabinete: Instale la MRT16A dentro de un gabinete con clasificación IP que mantenga una temperatura ambiente entre 0 °C y 50 °C. El calor excesivo degradará la resistencia del aislamiento y, potencialmente, causará una deriva no lineal en la ruta de la señal RTD.
  • Separación del cableado: Dirija los cables de señal RTD a través de conductos blindados dedicados, separados de las líneas eléctricas de CA de alta tensión. Esta separación espacial reduce el riesgo de que la interferencia electromagnética (EMI) inyecte ruido en los lazos sensibles de medición de resistencia.
  • Blindaje y puesta a tierra: Termine los blindajes de los cables en el bus de tierra de señal designado del gabinete. No conecte en cadena las tierras de los blindajes; utilice conexiones individuales a la barra de puesta a tierra para garantizar una ruta de baja impedancia a tierra para la supresión de transitorios.
  • Montaje mecánico: Asegúrese de que la placa de bornes esté firmemente sujeta al riel DIN o al backplane. Utilice hardware de montaje conductor si el diseño requiere una conexión a tierra del chasis para los circuitos internos de protección contra sobretensiones de la placa.
