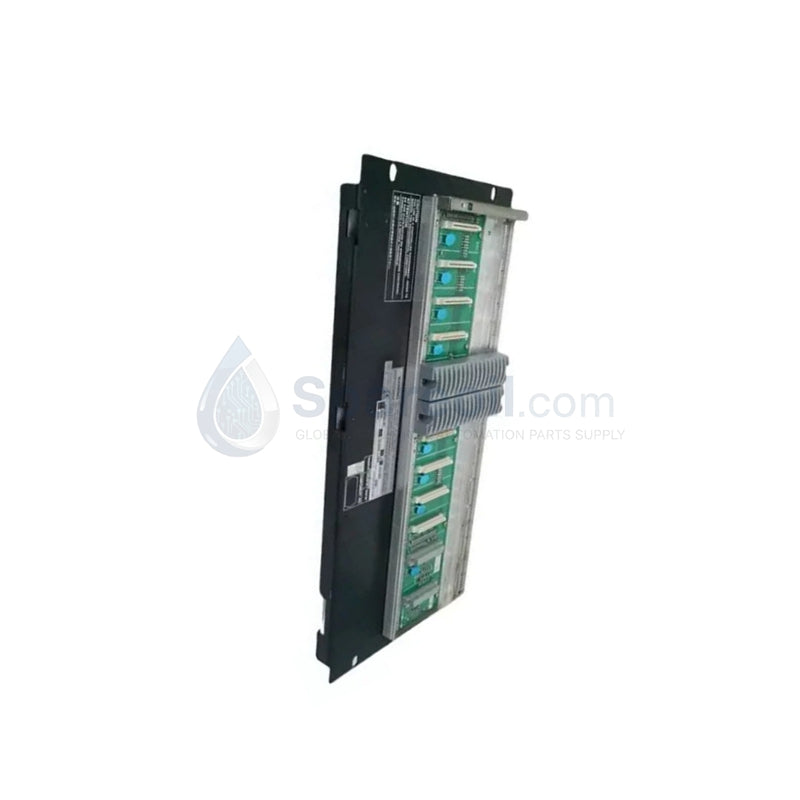

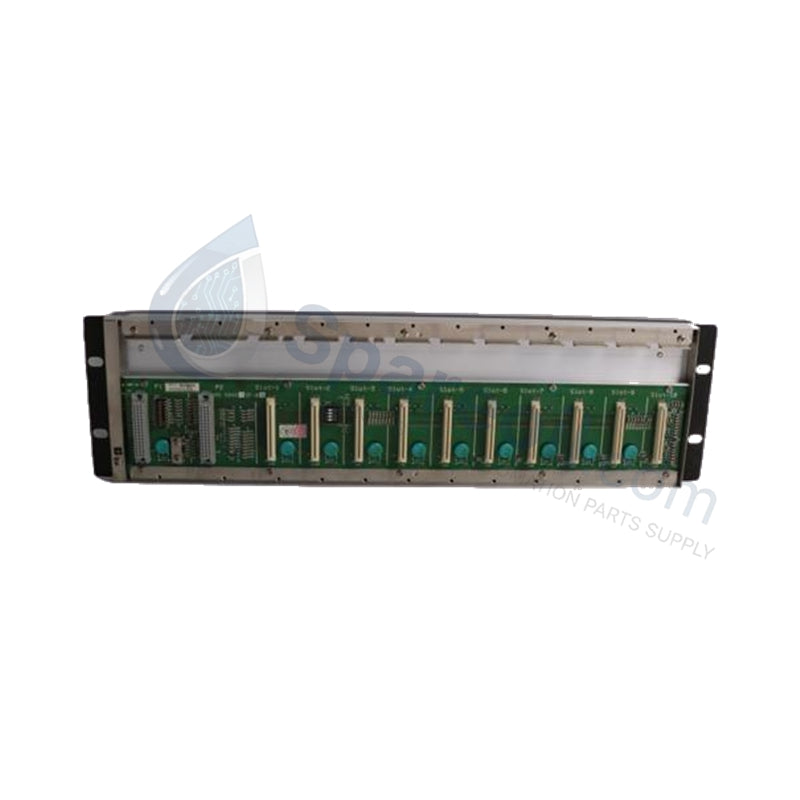

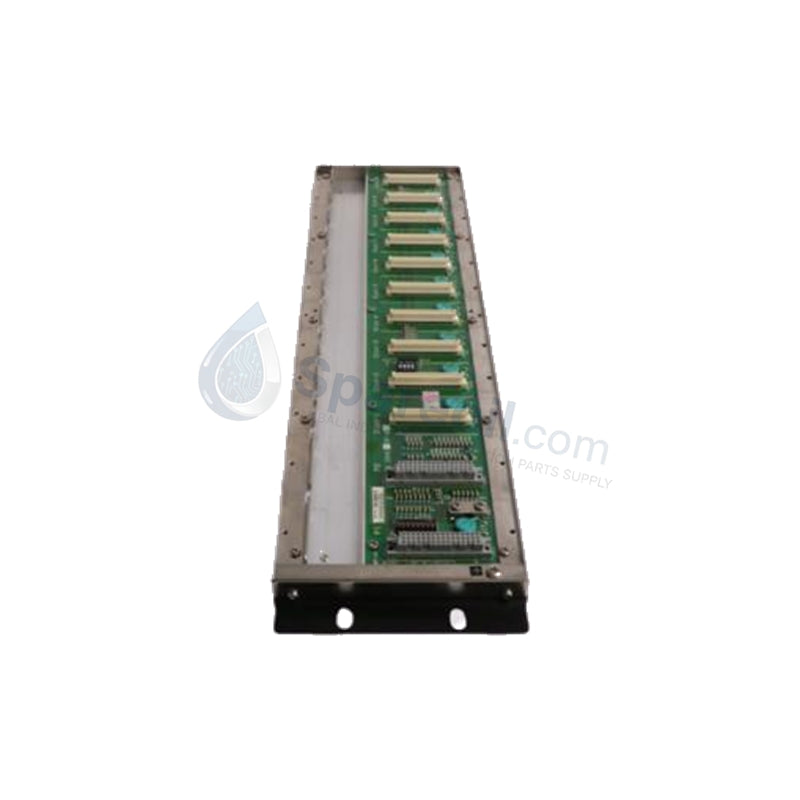

Módulo PLC de seguridad Yokogawa RS-EL56

El Yokogawa RS-EL56, también catalogado como el módulo PLC de seguridad RS-EL56, funciona como un componente de hardware dedicado para sistemas instrumentados de seguridad y arquitecturas de control distribuido dentro de las redes ProSafe-RS y CENTUM.

Desglose de sufijos y matriz de modelos

La plataforma RS-EL56 utiliza un diseño de hardware modular para adaptarse a los diferentes requisitos del sitio. Los usuarios deben especificar la función operativa durante la ingeniería inicial del sistema, ya que la interfaz del plano posterior físico y la lógica del firmware difieren entre las variantes:
  • Configuración de salida de relé: Admite 8 o 16 canales de contacto seco para la ejecución de lógica discreta.
  • Configuración de E/S y comunicación: Permite el procesamiento de señales analógicas, digitales y de pulso multipunto.
  • Configuración de PLC de seguridad: Funciona como un solucionador de lógica localizado compatible con SIL3.

Especificaciones de hardware

Parámetro Especificación
Modelo RS-EL56
Marca Yokogawa
Origen Japón
Compatibilidad del sistema ProSafe-RS, CENTUM
Certificación de seguridad SIL3 (IEC 61508, ANSI/ISA 84)
Peso 350 g - 1,8 kg (dependiendo de la configuración)
Dimensiones 1,5 cm x 20 cm x 25 cm
Temperatura de funcionamiento Rango industrial estándar
Consumo de energía Optimizado para bajo consumo
Reloj del procesador 10 MHz
Voltaje nominal del relé 24 V CC
Frecuencia de muestreo 1 Hz a 100 kHz
Precisión +/- 0,01 % FS

Integridad de seguridad y conectividad de control de procesos

La arquitectura de hardware RS-EL56 se centra en mantener la estabilidad del estado del proceso mediante una estricta adhesión a los requisitos de seguridad SIL3. Para los bucles de proceso integrados con sistemas CENTUM, el módulo utiliza aislamiento de canal a canal para evitar que posibles interferencias de señal o bucles de tierra comprometan la lógica de seguridad. La etapa de entrada admite diversos tipos de señales, incluidas las entradas analógicas y de pulso, que se procesan a través de la arquitectura de 10 MHz integrada. Cuando se implementa en modo de salida de relé, el módulo proporciona aislamiento galvánico para la conmutación de contacto seco, lo que garantiza que las fallas de campo de alta potencia no se propaguen al bus de comunicación del plano posterior.

Preguntas frecuentes

P: ¿El RS-EL56 admite el intercambio en caliente durante el funcionamiento activo?

R: El intercambio en caliente está restringido por la arquitectura de seguridad. Los usuarios deben asegurarse de que el sistema esté en un modo de mantenimiento permitido o de que la alimentación del rack esté aislada antes de la extracción del módulo para evitar señales de disparo espurias en el bus de seguridad.

P: ¿Cómo se deben interconectar las cargas de alta potencia con la versión de salida de relé?

R: Los relés de contacto seco incorporados están diseñados para señales de control de baja a media potencia. Los dispositivos de campo de alta potencia requieren un relé intermedio o una etapa de contactor para proteger los contactos del módulo de la retroacción inductiva y las corrientes de sobretensión.

Directrices de instalación en campo

  • Asiento del plano posterior: Asegúrese de que el módulo esté completamente asentado contra el conector del plano posterior antes de accionar el mecanismo de bloqueo para mantener un contacto seguro con el bus de comunicación.
  • Puesta a tierra y blindaje: Termine los blindajes de los cables en el riel de tierra designado utilizando abrazaderas de unión de 360 grados. Asegúrese de que el terminal de tierra del chasis esté conectado al bus de tierra del gabinete utilizando un conductor de baja impedancia para minimizar la interferencia electromagnética (EMI).
  • Zonificación ambiental: Instale el módulo dentro de un gabinete con control de temperatura para mantener temperaturas internas constantes de los componentes. Evite la exposición directa a atmósferas corrosivas o zonas de alta vibración a menos que el recinto esté clasificado para dichos entornos.
  • Enrutamiento del cableado: Mantenga una separación mínima de 10 cm entre el cableado de señal de baja tensión y las líneas de distribución de energía de alta tensión para evitar la diafonía y la interferencia inductiva con las etapas de entrada de 4-20 mA o de pulso.
