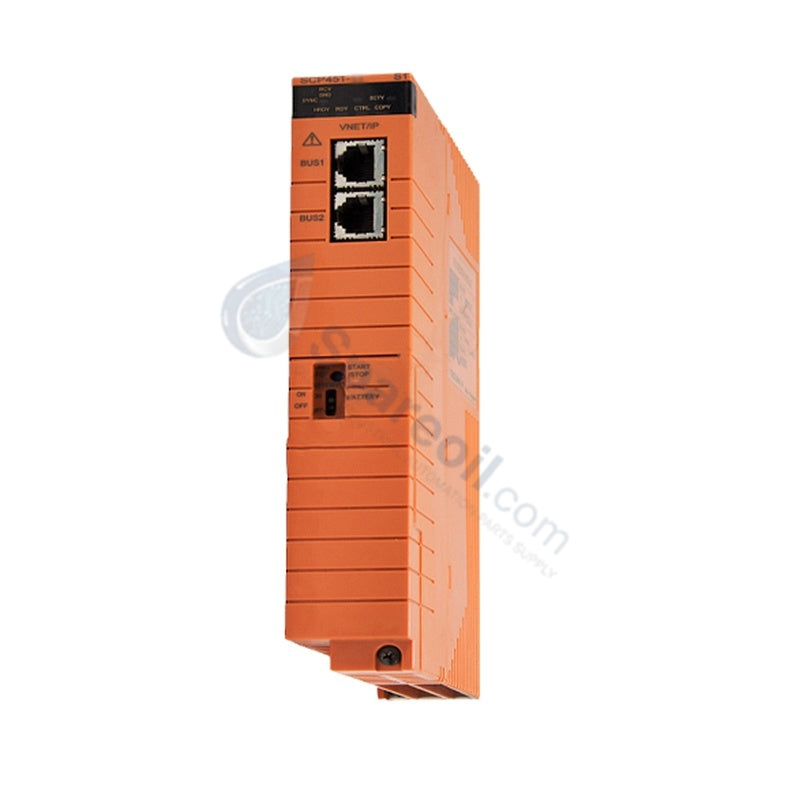

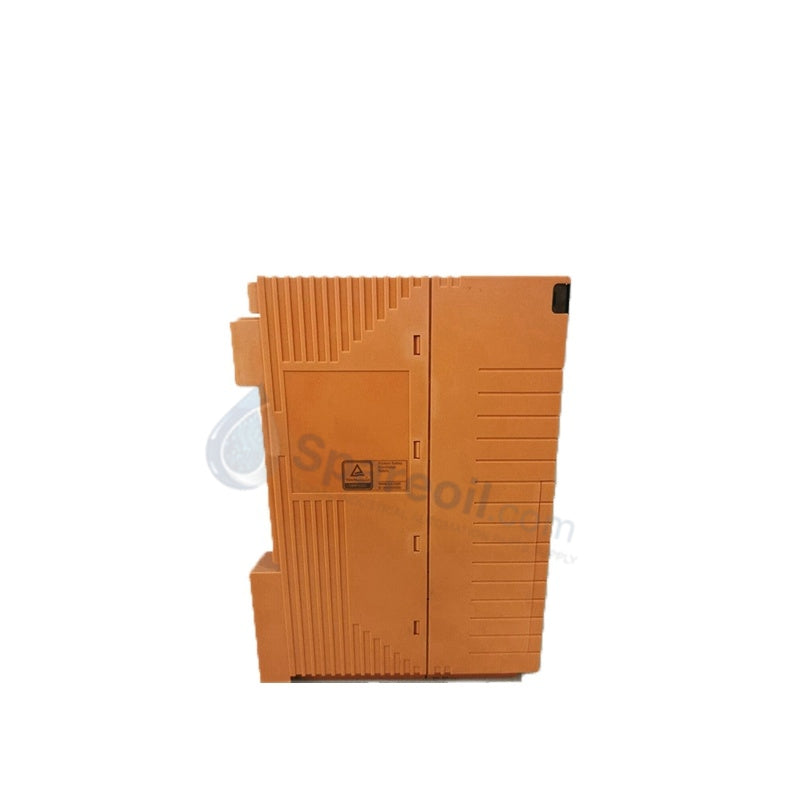

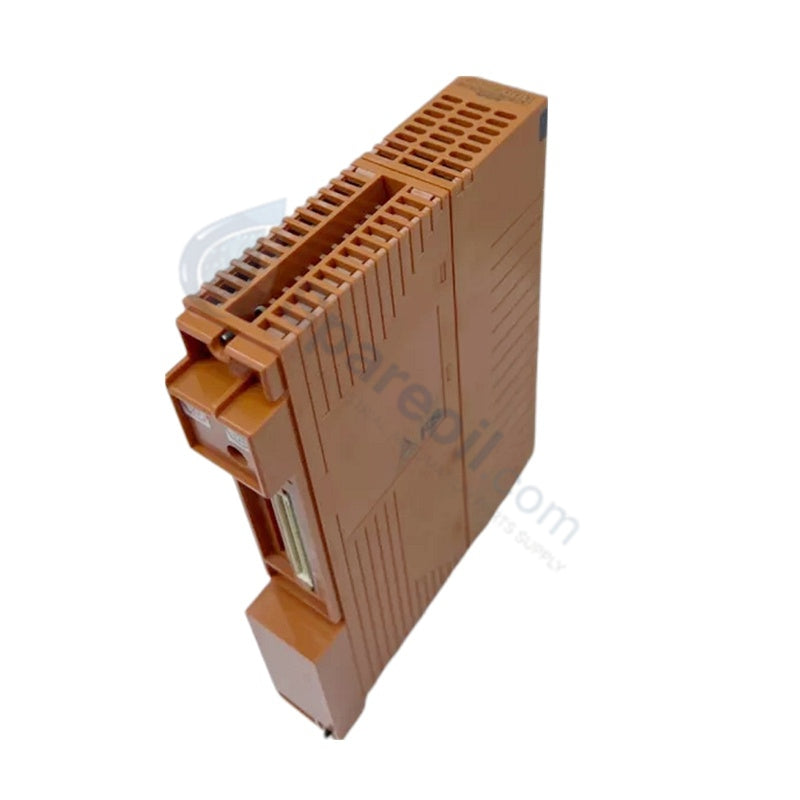

Módulo de procesador de seguridad Yokogawa SCP451-51

Módulo de procesador Yokogawa SCP451-51 S1 ProSafe-RS

Módulo de procesador Yokogawa SCP451-51 S1 ProSafe-RS

Disponibilidad: 20 Quedan en stock

Módulo de Procesador Yokogawa SCP451-51 S1 ProSafe-RS El Yokogawa SCP451-51 S1 sirve como el Módulo de Procesador SCP451-51 principal utilizado...

Código: SCP451-51 S1

Manufacturer: Yokogawa
Product No.: SCP451-51 S1
Product Type: Módulos de Procesador de Sistemas de Seguridad
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de Procesador Yokogawa SCP451-51 S1 ProSafe-RS

El Yokogawa SCP451-51 S1 sirve como el Módulo de Procesador SCP451-51 principal utilizado para ejecutar ciclos de control de seguridad deterministas y ejecución lógica en tiempo real en los Sistemas Instrumentados de Seguridad ProSafe-RS y las plataformas CENTUM VP DCS.

Desglose de Sufijos y Matriz de Modelos

Código de Sufijo	Código de Opción	Descripción / Detalle de la Especificación
-51	--	Módulo de procesador tipo estándar sin protección contra explosiones
S1	--	Variante de revisión con cumplimiento del estándar ISA G3 para ambientes hostiles

Especificaciones de Hardware

Parámetro	Especificación
Modelo	SCP451-51 S1
Marca	Yokogawa
Origen	Japón
Peso	0.3 kg (módulo neto), 0.7 kg (embalado bruto)
Dimensiones	120 mm x 25 mm x 130 mm (base del módulo), 160 mm x 60 mm x 210 mm (contenedor de envío)
Temperatura de Funcionamiento	0 °C a +55 °C
Consumo de Energía	6.0 W (5 VCC a 1.2 A)
Arquitectura del Procesador	Procesador RISC de 32 bits
Tiempo de Ejecución del Ciclo	Tiempo de ciclo determinista <= 100 ms
Memoria Integrada	32 MB de Memoria de Programa, 64 MB de Memoria de Datos
Interfaces de Comunicación	Bus ESB/ER para módulos de E/S, Vnet/IP para integración de sistemas de red
Tensión de Aislamiento	1500 VCA durante 1 minuto
Redundancia	Soporta operación de CPU redundante dual
Humedad de Funcionamiento	10 a 95% HR (sin condensación)
Conformidad Ambiental	Cumple con ISA-71.04 Clase G3

Aislamiento de Canales e Integración del Protocolo HART de 4-20 mA

La arquitectura de hardware proporciona un robusto aislamiento de canal a canal clasificado en 1500 VCA durante 1 minuto a través del bus de backplane, aislando la lógica de procesamiento interna de los transitorios de la señal de campo. Diseñado para operar dentro de topologías de automatización de procesos, el módulo gestiona la sincronización en tiempo real entre las comunicaciones del protocolo de bucle HART de 4-20 mA y los buses de control Vnet/IP de alta velocidad. Los algoritmos de compensación de unión fría integrados procesan las entradas de instrumentación de campo sin añadir latencia al temporizador de vigilancia interno o al motor de ejecución de ciclos.

Preguntas Frecuentes

P: ¿Cómo ejecuta el SCP451-51 S1 el procesamiento de redundancia dual sin interrumpir los ciclos del bucle de control?

R: Dos módulos SCP451-51 S1 operan en un par redundante primario y secundario a través de un backplane compartido. Los estados de los registros de memoria se sincronizan continuamente a través de un bus de ecualización. Si una rutina de autodiagnóstico o un temporizador de vigilancia detecta una falla en la unidad primaria, el control pasa a la unidad secundaria dentro de un solo ciclo de escaneo sin interrupción del proceso.

P: ¿Se puede instalar o reemplazar el módulo SCP451-51 S1 mientras el backplane está energizado?

R: Se admite el reemplazo en caliente siempre que el nodo contenga un procesador redundante activo en el rack de la unidad de control de campo. Se deben seguir los protocolos estándar de protección contra descargas electrostáticas y alineación de inserción mecánica para evitar sobretensiones transitorias en el riel de suministro de 5 VCC.

P: ¿Qué condiciones ambientales admite la variante de sufijo S1?

R: La variante S1 cumple con el estándar ISA G3, proporcionando una capa de recubrimiento conforme para protección contra gases corrosivos atmosféricos (como sulfuro de hidrógeno y dióxido de azufre) en entornos de procesos químicos hostiles.

Directrices de Instalación en Campo

Inspección del Conector del Backplane: Antes de insertar el módulo en el rack de la Unidad de Control de Campo, verifique que los cabezales de los pines del backplane y los rieles guía estén libres de residuos y deformaciones físicas.
Puesta a Tierra Equipotencial: Conecte el rack de montaje a tierra funcional (FE) utilizando un cable de cobre con un área de sección transversal mínima de 5.5 mm2. Los cables de campo blindados deben terminar en una barra de tierra de punto único con una impedancia inferior a 1 ohmio para mitigar el ruido de modo común.
Aislamiento de la Línea de Bus: Mantenga la separación física entre los cables de comunicaciones de red Vnet/IP, las líneas de bus ESB/ER y el cableado de alimentación de CA. Utilice bandejas o conductos de cables dedicados con un espacio mínimo de 200 mm para suprimir la interferencia electromagnética.
Sellos de Ranuras No Utilizadas: Mantenga las cubiertas protectoras en todas las ranuras vacías del rack para preservar los perfiles adecuados de flujo de aire de enfriamiento y hacer cumplir los estándares de protección ambiental ISA G3.
