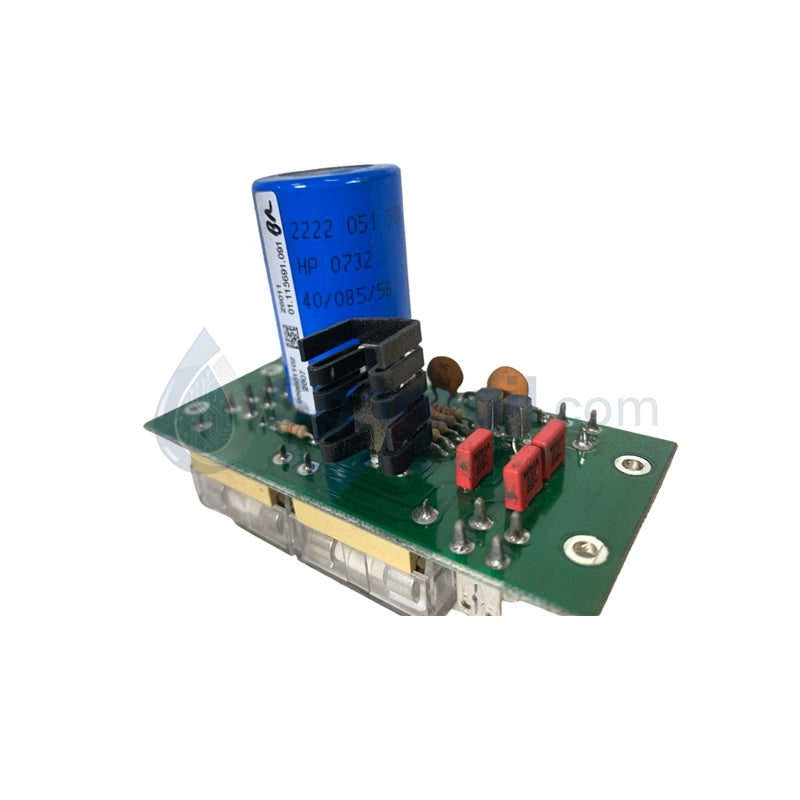

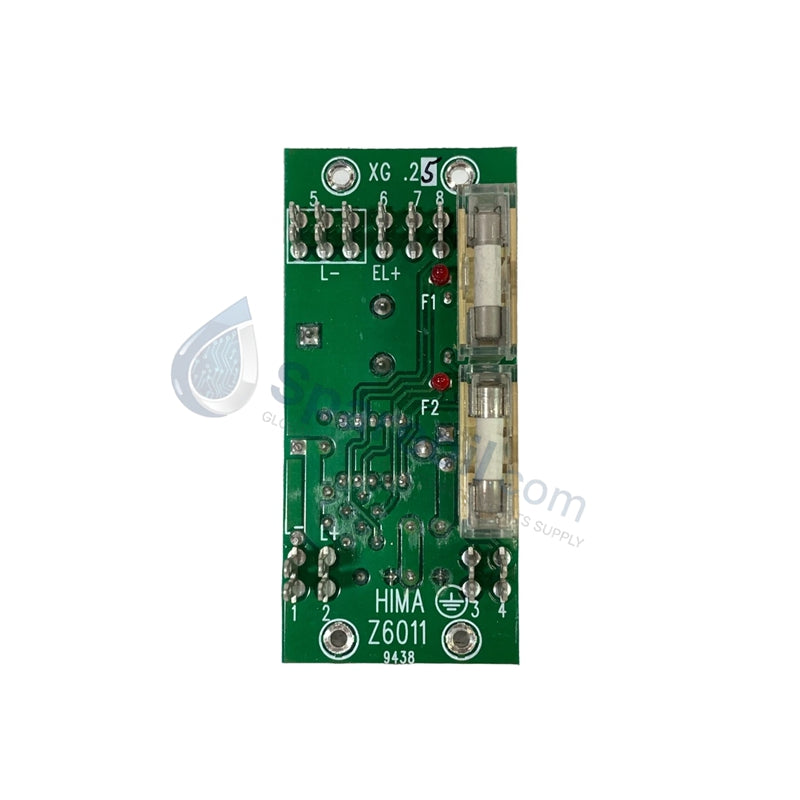

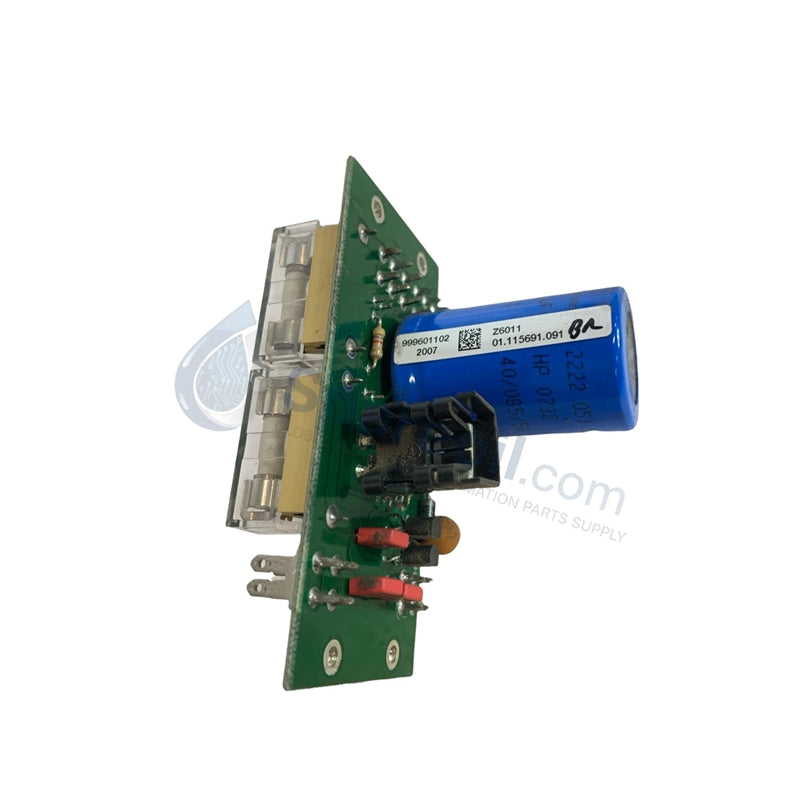

Z6011 HIMA HiQuad System Rack Backplane SIL 3

Disponibilidad: 99 Quedan en stock

Descripción general del producto El HIMA Z6011 (número de pieza 9438) sirve como módulo de placa posterior de CC principal para los...

Código: Z6011

Manufacturer: HIMA
Product No.: Z6011
Product Type: Placas posteriores del sistema
Product Origin: Germany
Payment:T/T, Western Union
Weight: 5000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El HIMA Z6011 (número de pieza 9438) sirve como módulo de placa posterior de CC principal para los sistemas de seguridad HiQuad H41q-H y H41q-HR. Como componente principal del kit de montaje B 4236-1/2, el Z6011 se integra directamente en el bastidor del sistema K 1409. Proporciona la infraestructura eléctrica y lógica necesaria para interconectar módulos de CPU y tarjetas de E/S. Al distribuir la alimentación de 24 VCC y gestionar el bus del sistema redundante, el Z6011 garantiza una comunicación tolerante a fallos en todo el controlador de seguridad. Suministramos este módulo como 100 % nuevo y original, manteniendo la integridad total de SIL 3 (IEC 61508) de su sistema instrumentado de seguridad (SIS).

Especificaciones técnicas

El Z6011 utiliza una arquitectura de alta densidad diseñada para el estándar de bastidor de 19 pulgadas:

Categoría	Detalles de la especificación
Número de modelo	Z6011 (número de pieza 9438)
Compatibilidad del sistema	HIMA H41q-H / H41q-HR / HiQuad
Compatibilidad con bastidor	Bastidor del sistema K 1409 (5 HU, 19 pulgadas)
Integridad de la seguridad	Certificado hasta SIL 3 (IEC 61508)
Distribución de energía	24 VCC nominal redundante
Compatibilidad con ranuras	Hasta 16 ranuras de módulo (CPU + E/S)
Arquitectura de bus	Bus de placa posterior redundante (Z 1009)
Temperatura de funcionamiento	–20 °C a +60 °C
Clase de protección	IP20
Peso	5,0 kg (peso de montaje estándar)

Ventajas de ingeniería

La placa posterior Z6011 aborda los requisitos críticos de tiempo de actividad de los entornos industriales de alto riesgo:

Caminos de alimentación y datos redundantes: El Z6011 cuenta con un diseño de bus dual. Si falla un camino de alimentación o comunicación, el sistema cambia automáticamente al camino secundario sin interrumpir la lógica de seguridad. Esto evita disparos molestos en industrias de procesos continuos como la refinación de petróleo y la producción de productos químicos.
Gestión térmica optimizada: Cuando se instala dentro del bastidor K 1409, el Z6011 funciona en conjunto con los módulos de ventilador K 9212. El diseño de la placa posterior promueve el flujo de aire vertical, evitando puntos calientes localizados detrás de los módulos de E/S de alta densidad y extendiendo la vida útil de los componentes electrónicos.
Interconexiones resistentes a vibraciones: HIMA diseña el Z6011 con conectores de alta resistencia para entornos industriales hostiles. Estas conexiones resisten la fatiga mecánica causada por maquinaria pesada cercana o compresores alternativos, lo que garantiza un contacto eléctrico constante durante décadas de servicio.
Integración simplificada en el bastidor: El módulo incluye interfaces preconfiguradas para el bus de la placa posterior Z 1009. Esta arquitectura "plug-and-play" estandarizada para la serie HiQuad reduce el riesgo de errores de cableado durante la expansión del sistema o el reemplazo de módulos.

Preguntas frecuentes

¿El Z6011 es un reemplazo directo para los módulos etiquetados con el número 9438?

Sí. "9438" es el número de pieza interno de HIMA para el módulo de CC Z6011. Suministramos unidades 100 % nuevas que sirven como reemplazos directos para cualquier componente Z6011/9438 antiguo dentro de sus sistemas H41q.

¿Este módulo incluye el bastidor K 1409 y los ventiladores K 9212?

El Z6011 es el módulo de placa posterior de CC en sí. Si bien es una parte principal del kit de montaje B 4236-1/2 (que incluye el bastidor K 1409 y los ventiladores), el Z6011 se puede comprar individualmente como pieza de repuesto para instalaciones existentes.

¿Cómo admite el Z6011 la conformidad con SIL 3?

El Z6011 proporciona el aislamiento físico y el enrutamiento redundante requeridos por la norma IEC 61508. Garantiza que ningún punto único de falla en la placa posterior pueda hacer que el sistema de seguridad pierda su capacidad de pasar a un estado seguro.

¿Cuáles son las principales precauciones de instalación?

Debe instalar el Z6011 dentro de un entorno de bastidor de 19 pulgadas que cumpla con la protección IP54 o superior si el área circundante está sujeta a polvo o humedad. Asegúrese de que las fuentes de alimentación redundantes de 24 VCC estén correctamente fusionadas antes de energizar la placa posterior para evitar daños por sobrecorriente.
