داخل Rockwell Automation: مراقبة شكل الموجة وتقنية SPE داخل الخزانة

داخل مستقبل إنتاج الأجهزة: جولة في منشأة روكويل أوتوميشن في ميلووكي

يقف برج ساعة ألن-برادلي الشهير في ميلووكي كصرح للتاريخ الصناعي. ومع ذلك، داخل مقر شركة روكويل أوتوميشن، يبقى التركيز بالكامل على المستقبل. في الآونة الأخيرة، حظي المجتمع الهندسي بنظرة حصرية على كيفية استخدام الشركة لتقنياتها المتطورة لتصنيع الجيل القادم من أجهزة التحكم. يسلط هذا النهج "الأتمتة التي تنتج الأتمتة" الضوء على تكامل متطور للروبوتات، والنقل المعياري، والشبكات المتقدمة.

إحداث ثورة في التحكم بالمحركات من خلال مراقبة شكل الموجة

غالبًا ما تعاني الملامسات الكهروميكانيكية التقليدية من محدودية العمر الافتراضي بسبب فيزياء التبديل. عندما تغلق الملامسات عند ذروة شكل موجة الجهد، يتسبب القوس الناتج في تأكل وحروق كبيرة. تعالج سلسلة M100 الجديدة من روكويل لبدء تشغيل المحركات هذا الأمر من خلال مراقبة دقيقة لشكل الموجة. من خلال تحديد النقطة الدقيقة التي تتقاطع فيها أطوار الجهد مع الصفر، يمكن للجهاز تشغيل التبديل في لحظة أقل إجهاد كهربائي. يقلل هذا الابتكار بشكل كبير من تآكل الملامسات ويعزز السلامة العامة للنظام.

كفاءة إيثرنت أحادي الزوج في تصميم الخزانة

يشهد بناء الخزانات الحديثة تحولًا جوهريًا بعيدًا عن الأسلاك المعقدة من نقطة إلى نقطة. يمثل إدخال إيثرنت أحادي الزوج (SPE) داخل الخزانة قفزة كبيرة في الاتصال. من خلال استخدام كبل مسطح، يمكن للمهندسين دمج الطاقة والبيانات في ناقل واحد. يربط البوابة PLC بهذا الناقل الميداني، ويتم إضافة عقد جديدة عبر محولات تثبيت بسيطة. وبالتالي، تلغي هذه الطريقة عشرات أسلاك الإدخال/الإخراج المقطوعة خصيصًا، مما يقلل بشكل كبير من وقت التشغيل ونقاط الفشل المحتملة.

تطور برامج التحكم ووحدات PLC المصغرة

يمثل الانتقال من Connected Component Workbench (CCW) إلى FactoryTalk Design Workbench تحديثًا برمجيًا محوريًا. تم تحسين هذه البيئة الجديدة لسلسلة Micro800، وتحديداً طرز Lx0E التي تدعم إيثرنت. بالنسبة لمنشئي المحتوى الفنيين ومدمجي الأنظمة، يشير هذا التحول إلى نظام بيئي أكثر توحيدًا. علاوة على ذلك، فإن دمج إيثرنت كمعيار عبر وحدات PLC الأصغر يسهل نقل البيانات بشفافية أكبر من أرض المصنع إلى مستوى المؤسسة، بما يتماشى مع مبادرات التوأم الرقمي الأوسع.

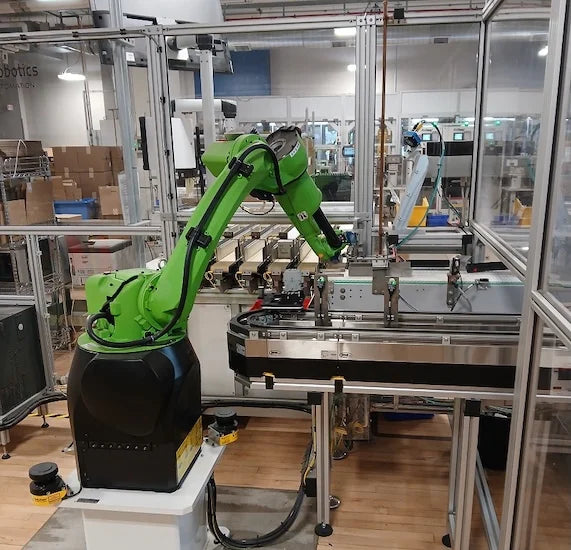

الدقة الروبوتية في خط التجميع

يعد تجميع ملامسات المحركات من سلسلة C-100 بمثابة تحفة في التصنيع المعياري. تم تصنيع الخط بالتعاون مع Calvary Robotics، ويستخدم نظام النقل المعياري iTRAK. يسمح هذا بالتحكم المستقل في العديد من المحركات، مما يوفر المرونة اللازمة لمختلف وحدات حفظ المخزون. طوال العملية، تقوم الروبوتات ذات الجسور، و SCARA، والروبوتات المفصلية بأداء مهام التجميع عالية السرعة. تضمن هذه الكثافة الروبوتية تجميع المكونات، مثل ملامسات المفاتيح المعدنية والأغطية البلاستيكية، بمستوى من التكرارية لا يمكن للمشغلين البشريين مضاهاته.

رؤية صناعية: قيمة طول العمر في الأتمتة

من منظور احترافي، فإن أهم ما يمكن استخلاصه من جولة هذه المنشأة هو الدليل البصري على التآكل الكهربائي. تتناقض مجموعات التلامس المحترقة من التبديل التقليدي بشكل حاد مع الموثوقية الموعودة لمراقبة الجهد الصفري. في قطاع B2B، تعد التكلفة الإجمالية للملكية (TCO) هي المحرك الأساسي. بينما قد تحمل أدوات بدء التشغيل المتقدمة أو شبكات SPE تكلفة أولية أعلى، فإن تقليل تكاليف صيانة العمالة ووقت التوقف عن العمل يوفر ميزة تنافسية واضحة لتطبيقات الدورات عالية الخدمة.

سيناريوهات التطبيقات الصناعية

• عمليات المصافي: استخدام أدوات بدء تشغيل مدركة لشكل الموجة لمنع الشرارة في البيئات المتقلبة حيث يشكل القوس الكهربائي خطر حريق ثانوي.

• لوحات التحكم عالية الكثافة: تطبيق إيثرنت داخل الخزانة لتقليل البصمة المادية والحمل الحراري لحزم الأسلاك الكثيفة في الحاويات ذات المساحة المحدودة.

• بناء الآلات المعيارية: استخدام نظام iTRAK للتغيير السريع في خطوط الإنتاج التي تتطلب تعديلات متعددة للمنتج على نفس الأجهزة.
