Description

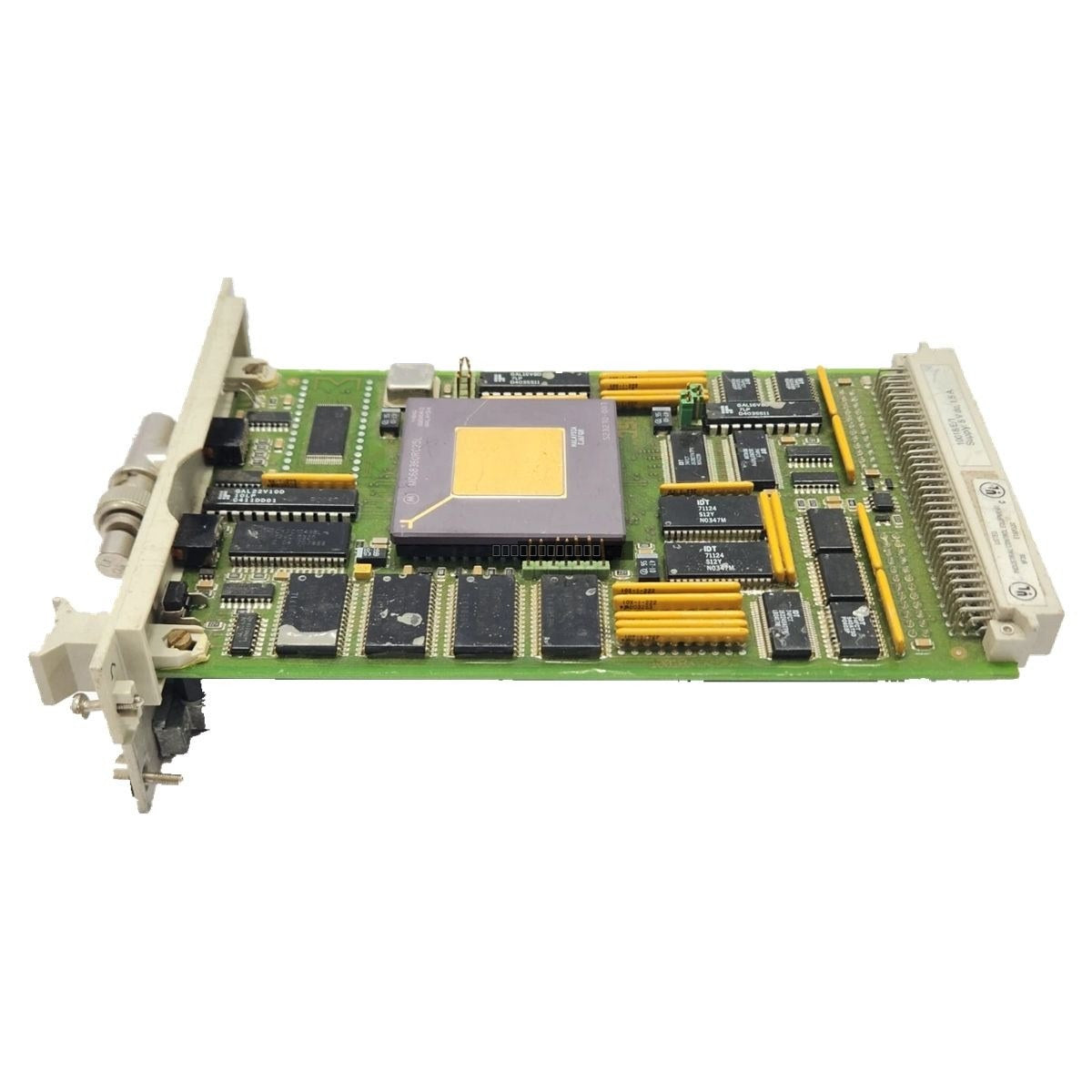

The Honeywell 10018/E/1 is an Ethernet communication module engineered for integration within the FSC (Fail Safe Controller) system hardware architecture. This module facilitates reliable data exchange and network connectivity, serving as a critical component for maintaining communication integrity in safety-instrumented systems. It is designed to support the specific operational requirements of the Honeywell FSC platform, ensuring seamless data flow between the controller and the broader industrial network.
Features
- Designed specifically for Honeywell FSC safety controller systems.
- Provides Ethernet-based communication capabilities for system monitoring and data transfer.
- Compact hardware footprint, requiring 4 TE by 3 HE (4 HP, 3U) of rack space.
- Robust electrical design with low ripple content (less than 50 mV p-p).
- Includes dedicated ESD and reset inputs for system safety management.
Technical Specifications
| Model | 10018/E/1 |
| Spare Model | 3400282 |
| Function | Ethernet Communication Module |
| ESD1 Input | 24 Vdc, 5 mA |
| Reset Input | 24 Vdc, 10 mA |
| ESD2 Input | 5 Vdc, 10 mA |
| Ripple Content | < 50 mV p-p |
| Physical Size | 4 TE, 3 HE (4 HP, 3U) |
Installation Guidelines
- Ensure the system power is completely disconnected before attempting to install or remove the module from the rack.
- Verify that the module is correctly seated in the designated slot to prevent backplane damage or improper electrical contact.
- Handle the module using standard ESD (Electrostatic Discharge) precautions to protect sensitive internal circuitry.
- Route communication cables away from high-voltage lines or significant EMI sources to maintain signal integrity.
- Ensure adequate ventilation in the cabinet to maintain operating temperatures within the manufacturer's recommended range.
FAQ
What is the primary function of the 10018/E/1 module?
This module acts as an Ethernet communication interface within the Honeywell FSC safety system, allowing for network connectivity and data exchange.
What are the physical dimensions of this unit?
The module occupies 4 TE (horizontal) and 3 HE (vertical) space, standard for this series of Honeywell hardware.
Is this module compatible with other Honeywell systems?
The 10018/E/1 is specifically designed for the FSC system hardware structure. Please verify your system's part number requirements before installation.
