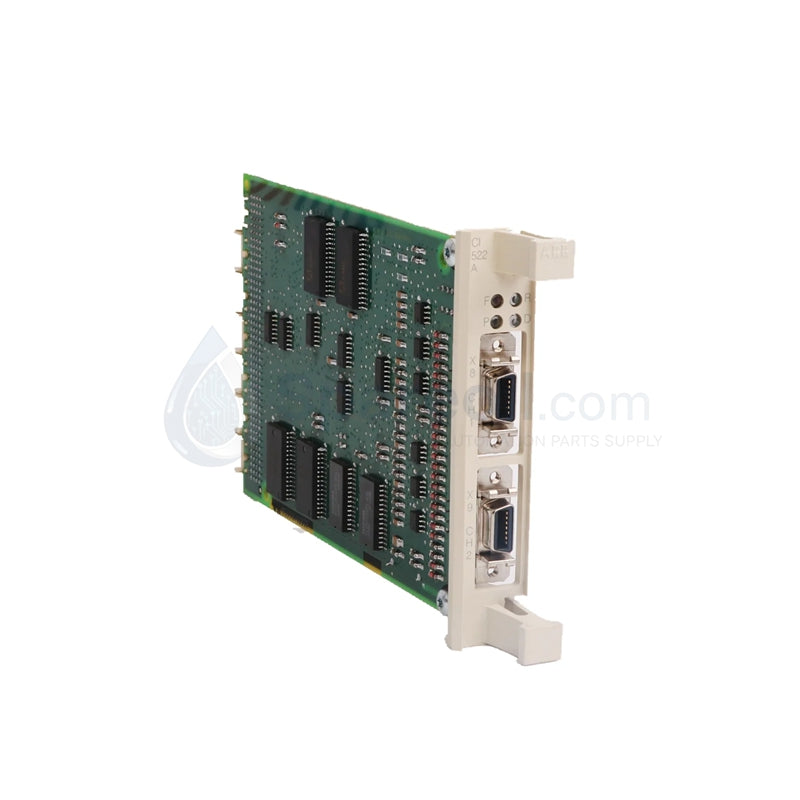

وحدة واجهة الاتصال ABB CI526 3BSE006085R1

تعمل وحدة واجهة الاتصال ABB 3BSE006085R1، والمفهرسة أيضًا باسم CI526، كمكون أجهزة مخصص لتنفيذ جسر البيانات داخل بنيات شبكة التحكم الموزعة. توفر الوحدة اقترانًا شبكيًا محددًا بين طوبولوجيا ناقل مستوى الحقل ومعالجات التحكم الأساسية. صُممت الوحدة بدون دوائر معالجة الإدخال/الإخراج المدمجة، وتحافظ على عزل مادي صارم بين أجهزة إرسال واستقبال الشبكة والمنطق المضيف، مما يمنع الحمل الزائد لحركة مرور الناقل الخارجي من التأثير على دورات معالجة اللوحة الخلفية المضيفة.

مواصفات الأجهزة

سرعة وعزل اتصالات اللوحة الخلفية

تتصل CI526 مباشرة باللوحات الخلفية لوحدة التحكم المضيفة لتقديم توجيه بيانات محدد عبر قنوات ناقل المجال. يستخدم مهندسو النظام الوحدة للحفاظ على سرعة اتصال مستقرة لناقل اللوحة الخلفية خلال دورات إرسال واستقبال الشبكة القصوى. تمنع حواجز العزل الغلفاني المدمجة تحولات جهد الأرض عبر حدود العقد، مما يحافظ على سلامة حزمة البيانات أثناء ظروف الارتفاع المفاجئ العابر. يضمن توافق فلاش البرامج الثابتة على مستوى الأجهزة حالات تشغيل متزامنة عبر العقد الأساسية والثانوية أثناء تنفيذ شبكة الكابل المزدوج الزائدة عن الحاجة.

الأسئلة المتداولة

س: هل تدعم وحدة CI526 التبديل السريع تحت طاقة اللوحة الخلفية المباشرة؟

ج: يجب على المهندسين التحقق من أن قاعدة رف اللوحة الخلفية المستهدفة تدعم إزالة الوحدة الحية قبل الاستخراج. بينما تتضمن أجهزة CI526 دوائر عزل الناقل، يتطلب التبديل السريع هيكل لوحة خلفية متوافق لمنع عابرات الجهد على ناقل الاتصال.

س: هل يمكن لـ CI526 معالجة إشارات الإدخال/الإخراج التناظرية أو الرقمية المباشرة؟

ج: لا. تعمل CI526 كجسر اتصال شبكة بحتة ولا تحتوي على محولات تناظرية إلى رقمية أو قنوات إدخال منفصلة. تتطلب إشارات الإدخال/الإخراج الميدانية وحدات توسيع إدخال/إخراج مخصصة متصلة بالناقل.

س: كيف تتعامل الوحدة مع فشل مسار الاتصال في التكوينات الزائدة عن الحاجة؟

ج: عند توصيلها في بنية خط مزدوج زائدة عن الحاجة، تنقل الوحدة إرسال واستقبال الحزم النشطة إلى القناة الثانوية عند اكتشاف إشارة فقدان الارتباط، مع الحفاظ على تحديثات اللوحة الخلفية المحددة دون انقطاع وحدة التحكم المضيفة.

إرشادات التركيب الميداني

التركيب وموضع الخزانة: قم بتركيب CI526 أفقيًا على قضيب DIN قياسي مقاس 35 مم داخل حاوية بتصنيف IP54. تأكد من أن الخلوص العلوي والسفلي يظلان غير معوقين للسماح بتدفق الهواء بالحمل الحراري الطبيعي عبر فتحات تبريد الهيكل. اضغط على الوحدة على القضيب حتى يثبت قفل التثبيت الميكانيكي بإحكام في مكانه.

الأسلاك وتأريض الدرع: قم بإنهاء جميع وسائط الاتصال باستخدام كابلات زوجية مجدولة محمية. قم بتجريد العزل الخارجي وفقًا لأبعاد التجريد القياسية وقم بتأمين أسلاك التصريف مباشرة إلى قضيب أرضي الخزانة الموجود بالقرب من لوحة غدة الدخول. حافظ على الفصل المادي بين خطوط الإشارة منخفضة الجهد وأسلاك الطاقة عالية الجهد المتردد لمنع اقتران الضوضاء الاستقرائية.

توزيع الطاقة: قم بتوصيل مصدر طاقة خارجي منظم بجهد 24 فولت تيار مستمر بأطراف الطاقة المخصصة للوحدة. تحقق من القطبية قبل تطبيق طاقة النظام، وتأكد من أن أسلاك توزيع الطاقة تلبي متطلبات سعة التيار لمسافات الكابل الطويلة.

فحص النظام: قم بإجراء فحص بصري للموصلات المادية ومؤشرات حالة LED عند تطبيق الطاقة الأولية. تحقق من أن مؤشرات الارتباط تشير إلى اتصال نشط قبل وضع العقدة في عمليات التحكم النشطة.
