نظرة عامة على المنتج

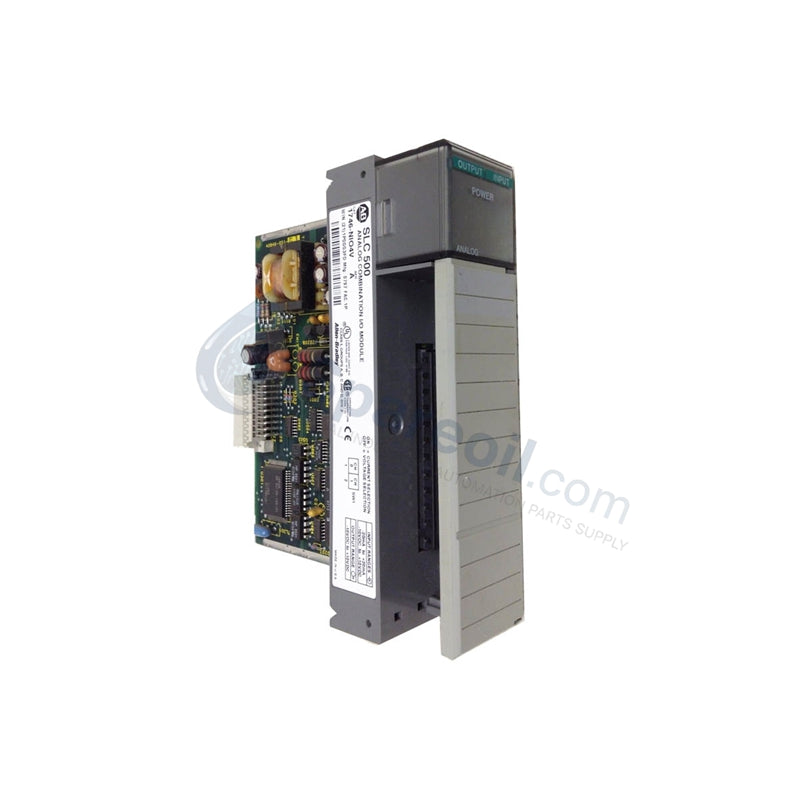

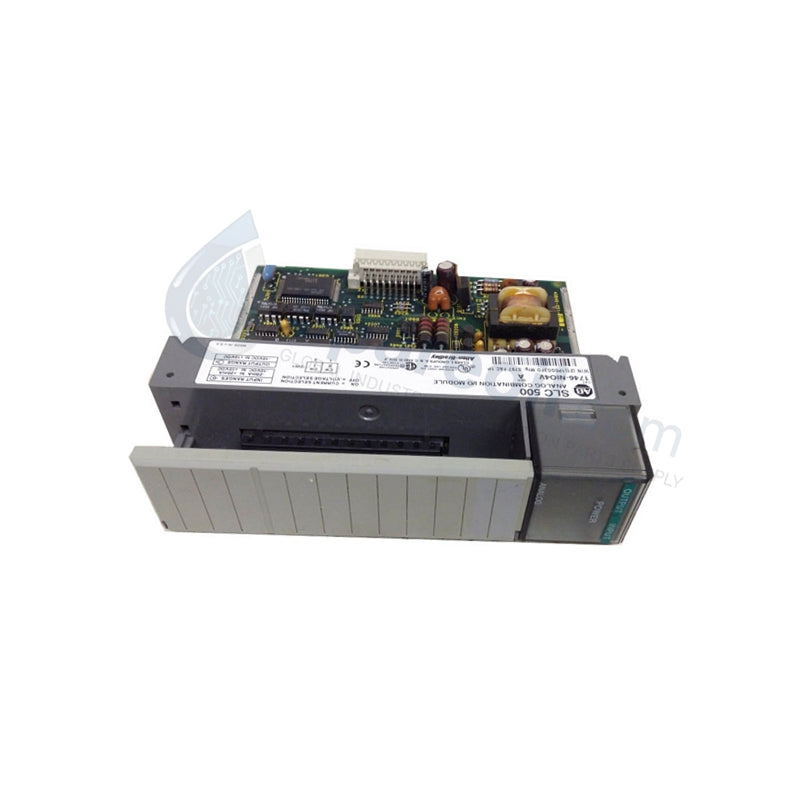

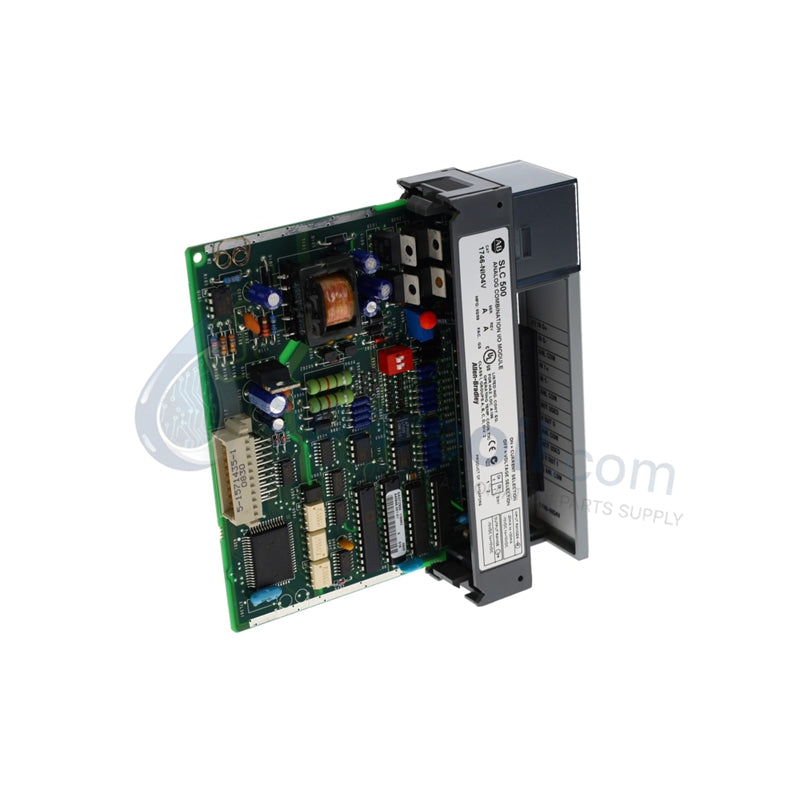

تعمل وحدة Allen-Bradley 1746-NIO4V كوحدة مدمجة تناظرية متعددة الاستخدامات لمنصة SLC 500، وتوفر إمكانيات الإدخال والإخراج في فتحة هيكل واحدة. تتميز بمدخلين تفاضليين قادرين على التعامل مع إشارات الجهد والتيار، إلى جانب مخرجين مخصصين للجهد غير المعزول. تثبت هذه البنية "المدمجة" أنها مثالية للتحكم في حلقة PID حيث يجب أن تدير فتحة واحدة كلاً من تغذية مستشعر الاستشعار وإشارة الأوامر للمشغل. نوفر هذه الوحدة جديدة تمامًا ومغلفة من المصنع بنسبة 100%، مما يضمن أقصى أداء لأنظمة SLC القديمة أو الحالية.

المواصفات التقنية

المزايا الهندسية

• كفاءة توفير الفتحات: من خلال دمج مدخلين ومخرجين في وحدة 1746 واحدة، توفر الوحدة 1746-NIO4V مساحة هيكل حرجة. يتيح لك ذلك إضافة تحكم تناظري معقد إلى أنظمة SLC 5/03 أو 5/04 المدمجة دون الترقية إلى رف أكبر.

• معالجة إشارات عالية الدقة: تستخدم الوحدة دقة إدخال 16 بت للكشف عن التقلبات الدقيقة في متغيرات العملية. يضمن هذا المستوى من الحساسية أن معالج SLC الخاص بك يتلقى بيانات دقيقة لتطبيقات الضغط أو درجة الحرارة أو التدفق الحرجة.

• استجابة سريعة للحلقة: مع وقت تحديث مخصص يبلغ 512 ميكروثانية واستجابة خطوة إخراج سريعة تبلغ 2.5 مللي ثانية، تتعامل هذه الوحدة مع مهام التحكم الديناميكية بسهولة. تقلل من التأخير بين اكتساب الإشارة وأمر المشغل، وهو أمر ضروري للتحكم المستقر في الحلقة المغلقة عالية السرعة.

• حماية الإدخال التفاضلي: يرفض تصميم الإدخال التفاضلي الضوضاء ذات الوضع المشترك وحلقات الأرض التي توجد غالبًا في البيئات الصناعية. يضمن هذا التصفية على مستوى الأجهزة سلامة الإشارة حتى عندما تتشارك مستشعرات المجال كبلات طويلة مع أسلاك المحركات الصاخبة.

الأسئلة الشائعة

ما الفرق بين 1746-NIO4V و 1746-NIO4I؟

توفر 1746-NIO4V مخرجات جهد (-10 فولت إلى +10 فولت)، بينما توفر 1746-NIO4I مخرجات تيار (0 إلى 20 مللي أمبير). توفر كلتا الوحدتين نفس إمكانيات الإدخال، ولكن يجب عليك اختيار النموذج الذي يتوافق مع نوع الإشارة المطلوبة للمشغل الخاص بك.

هل تتطلب 1746-NIO4V مصدر طاقة خارجيًا؟

تستمد الوحدة طاقتها التشغيلية مباشرة من اللوحة الخلفية SLC 500 (55 مللي أمبير عند 5 فولت و 115 مللي أمبير عند 24 فولت). ومع ذلك، يجب عليك التأكد من أن مصدر طاقة الهيكل الخاص بك (على سبيل المثال، 1746-P1 أو P2) لديه سعة كافية متبقية على سكة 24 فولت، حيث أن الوحدات التناظرية أكثر استهلاكًا للطاقة بكثير من الوحدات الرقمية القياسية.

كيف يمكنني التبديل بين الجهد والتيار على قنوات الإدخال؟

يمكنك تهيئة نوع الإدخال عبر مفاتيح DIP الموجودة على لوحة الدائرة بالوحدة وتحديد النطاق بشكل أكبر ضمن تهيئة الإدخال/الإخراج في برنامج RSLogix 500. تأكد من ضبط المفاتيح المادية قبل إدخال الوحدة في الهيكل لمنع عدم تطابق الإشارة.

هل هذه وحدة من السلسلة A أم السلسلة B؟

نحن نقدم هذا حاليًا كمنتج جديد وأصلي من السلسلة A . بينما قد تختلف أحرف السلسلة بناءً على تاريخ التصنيع، تظل جميع الوحدات متوافقة تمامًا مع أنظمة SLC 500 وتعمل بشكل متطابق ضمن منطق برنامج PLC الخاص بك.
