GE Fanuc DS200CDBAG1A Contactor Driver Board

التوفر: 5 متوفر في المخزون

Product OverviewThe DS200CDBAG1A is a specialized Contactor Driver Board developed by GE Fanuc for the Driver Control series. This PCB...

رمز المنتج: DS200CDBAG1A

Manufacturer: GE FANUC
Product No.: DS200CDBAG1A
Product Type: Contactor Driver Board
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

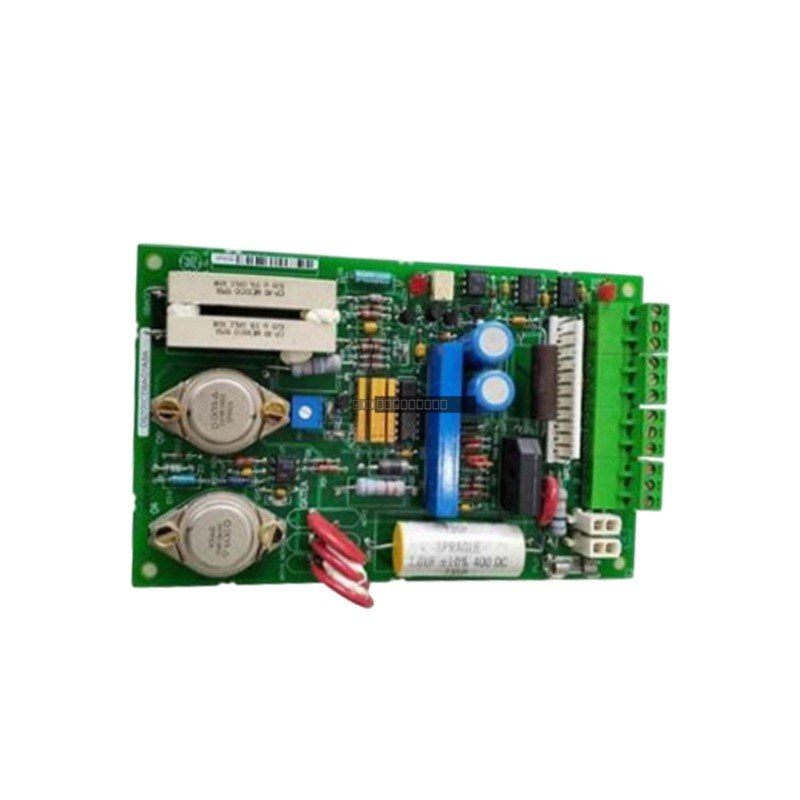

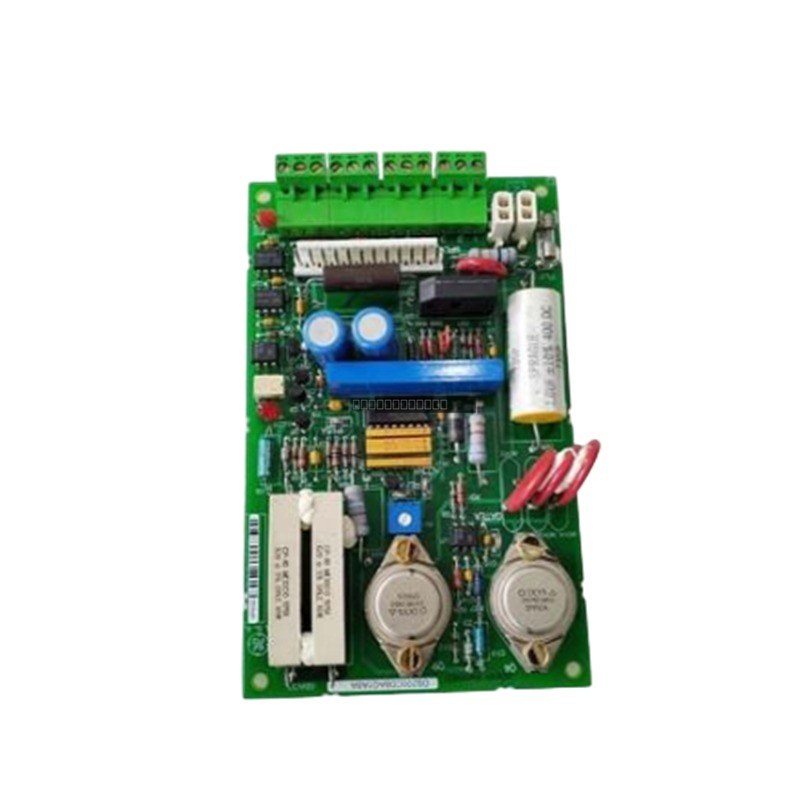

Product Overview

The DS200CDBAG1A is a specialized Contactor Driver Board developed by GE Fanuc for the Driver Control series. This PCB is designed to facilitate reliable contactor switching in demanding industrial environments, such as heavy manufacturing and power generation facilities. It manages coil voltage regulation and provides essential monitoring for contactor operations to ensure consistent system performance.

Key Features

Voltage Regulation: Outputs a controlled 30 to 40 V dc to the contactor coil.
Input Compatibility: Operates with input power ranging from 75 to 140 V ac/dc.
Integrated Protection: Includes a 4 amp, 125V fuse (FU1) for circuit protection.
Status Monitoring: Onboard LED indicator provides visual feedback for the local contact close command.
Diagnostic Access: Equipped with three test points referenced to the CDBA common (ACOM).

Technical Specifications

Model	DS200CDBAG1A
Brand	GE Fanuc
Series	Driver Control
Input Power	75 - 140 V ac/dc
Coil Voltage	30 - 40 V dc
Fuse Rating	4A, 125V
Test Points	3 (ACOM reference)

Installation and Maintenance Guidelines

Proper handling is critical to the longevity of the DS200CDBAG1A board. When performing diagnostic measurements, ensure the use of isolated test equipment; ACOM is not equivalent to drive common, and using non-isolated equipment may lead to inaccurate readings or hardware damage. During replacement, the potentiometer (RV1) must be calibrated to match the exact setting of the original unit. Incorrect adjustment of RV1, especially in systems utilizing DS304-type contactors, can result in coil failure. Always ensure the system is de-energized before removing or installing the board to prevent electrical hazards.

FAQ

Is the ACOM on this board the same as drive common?

No, ACOM is distinct from drive common. All measurements taken at the three test points must be performed using isolated test equipment to account for floating potentials.

What is the critical calibration step during installation?

You must set the RV1 potentiometer to the identical position used on the previous board. Failure to do so can cause damage to the contactor coil.
