الوصف

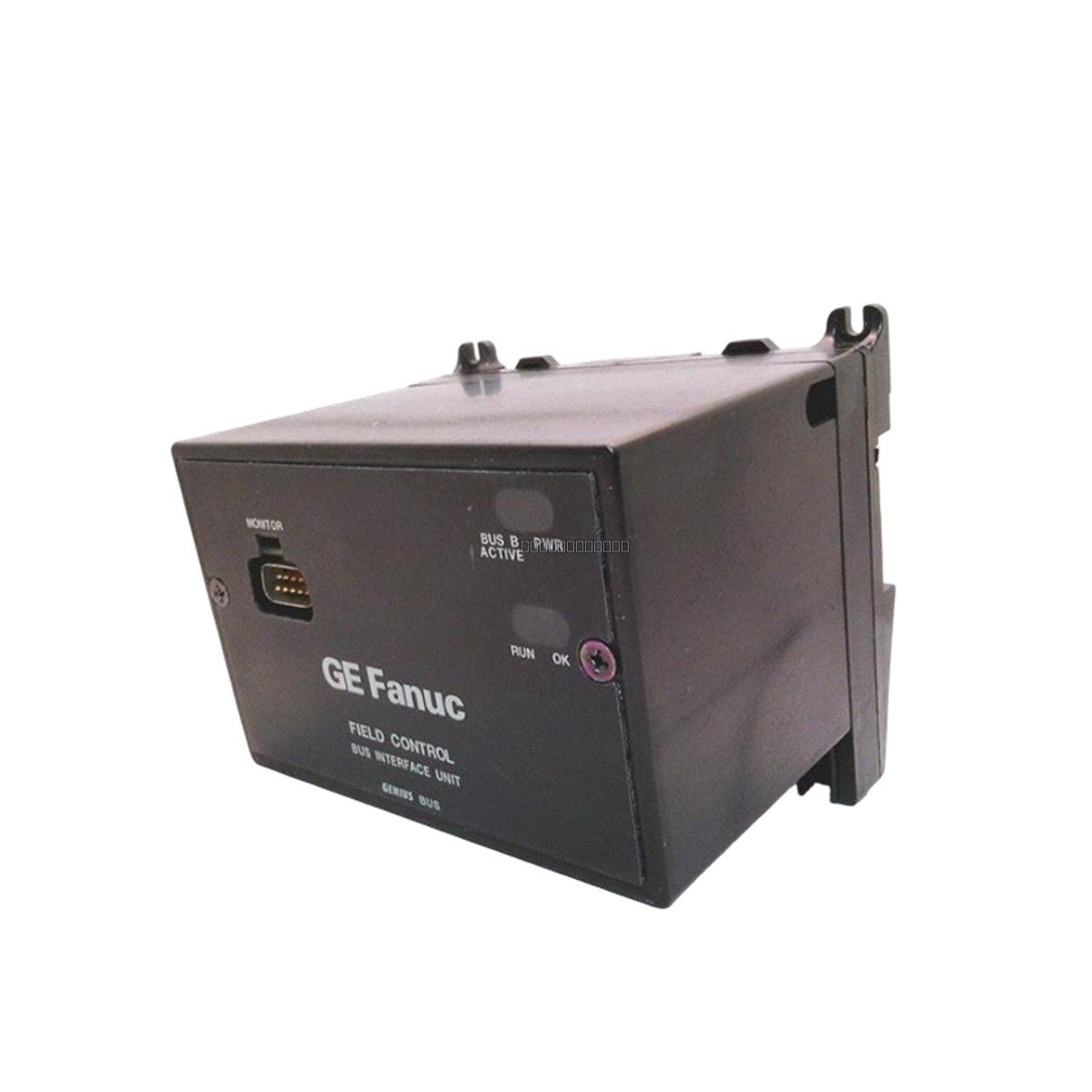

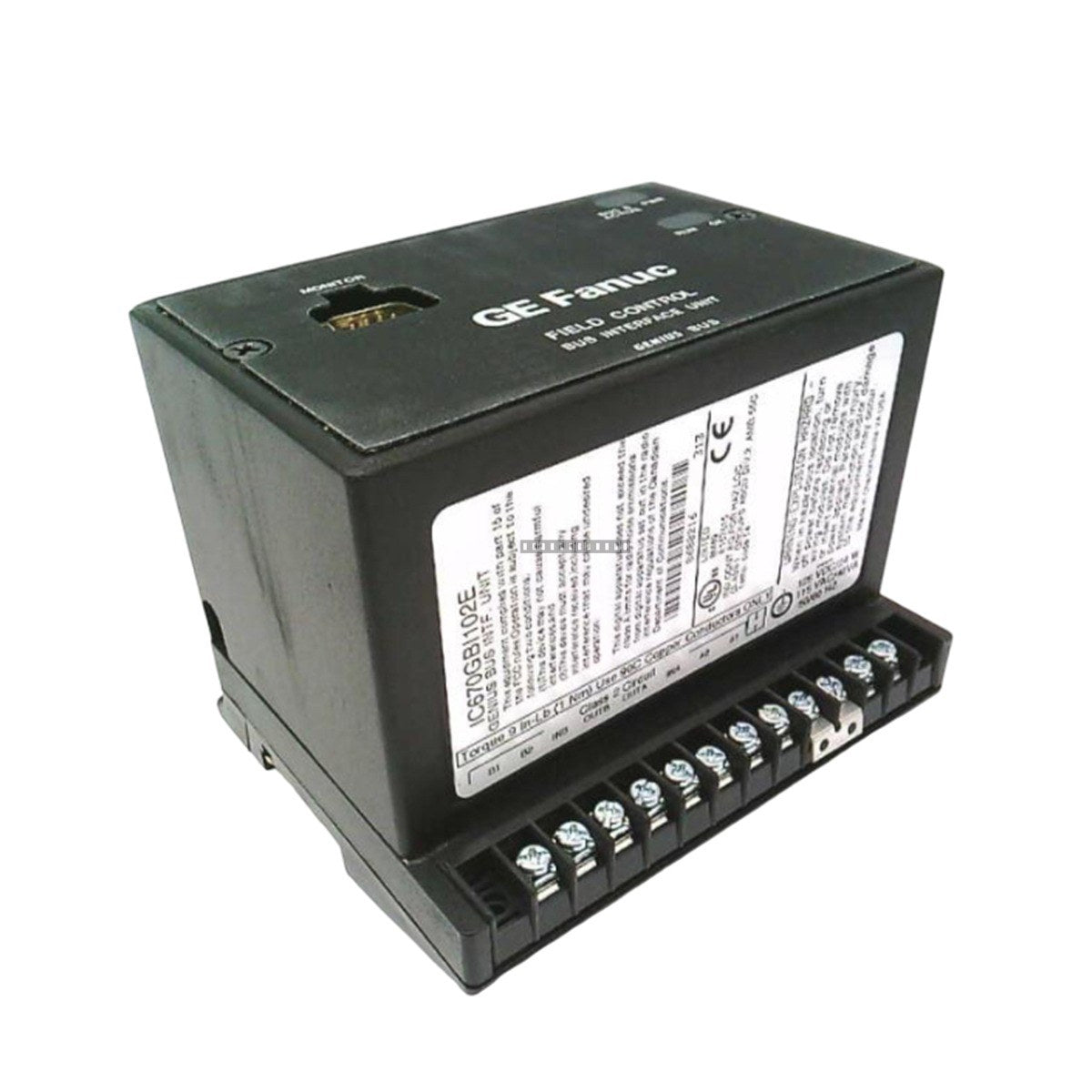

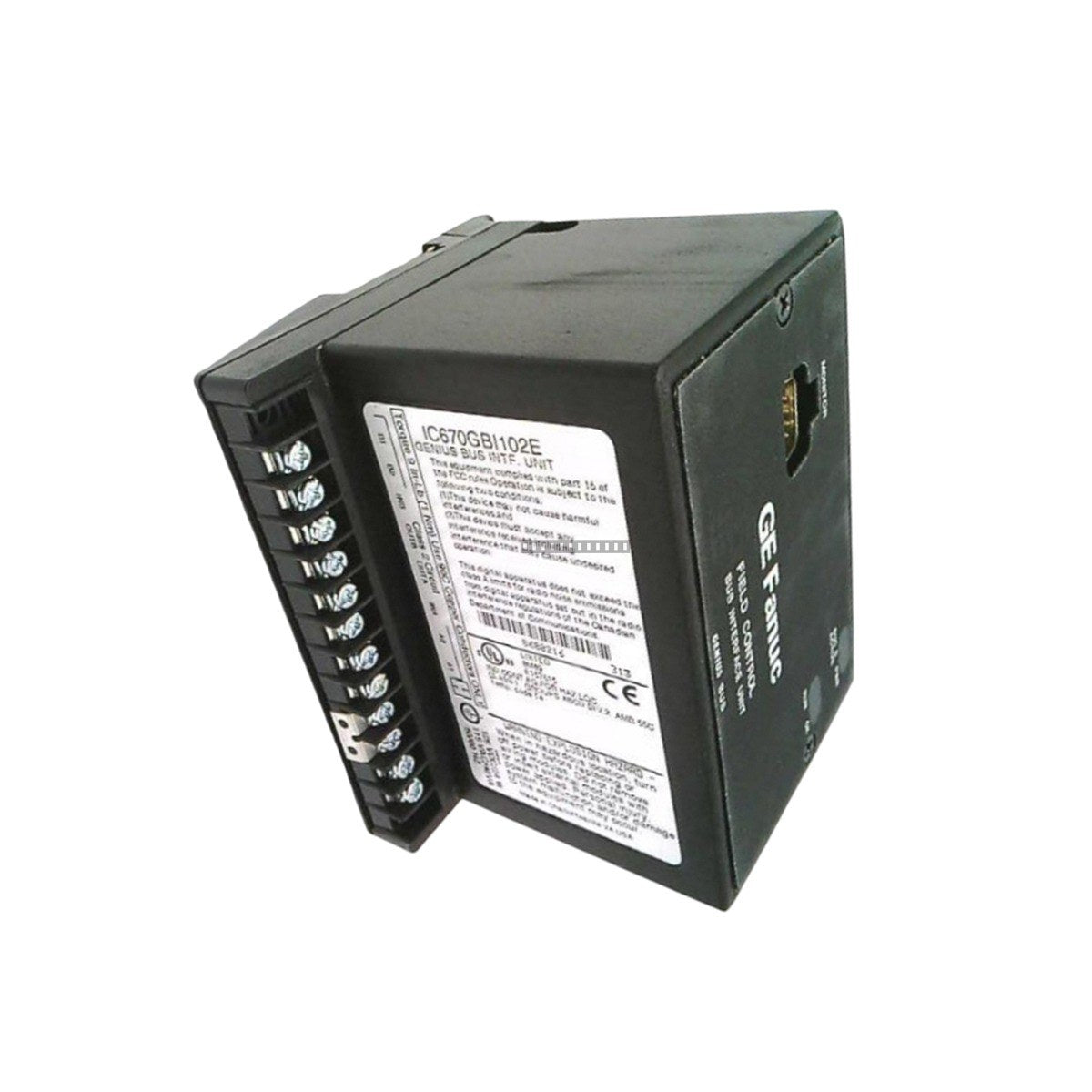

تعتبر وحدة General Electric IC670GBI102 واجهة ناقل ذكية تعمل بالطاقة (BIU) وتنتمي إلى سلسلة Field Control. تعمل هذه الوحدة كعقدة اتصال حاسمة، حيث تربط وحدات الإدخال/الإخراج (I/O) من Field Control بوحدة معالجة مركزية (CPU) من GE عبر شبكة ناقل Genius. وهي مصممة لتسهيل بنية الإدخال/الإخراج الموزعة، مما يتيح تبادلًا موثوقًا للبيانات وقابل للتوسيع في بيئات التشغيل الآلي الصناعية.
الميزات
- تدعم تكوينات السلسلة المتصلة الأساسية والثانوية لزيادة مرونة الشبكة.
- سرعات نقل قابلة للتحديد تتراوح من 38.4 كيلو باود إلى 153.6 كيلو باود.
- توفر 256 بايت لكل من بيانات الإدخال/الإخراج (I/O) والبيانات التناظرية (AI) والبيانات التناظرية (AQ).
- تتضمن مقاومات إنهاء احتياطية (خيارات 75، 100، 120، و 150 أوم).
- تتميز بمنفذ مراقبة D-shell ذو 9 سنون للاتصال بالمبرمج اليدوي (HHP).
- حماية مدمجة من الجهد الزائد وإدارة تيار الاندفاع.
التطبيقات
تُستخدم هذه الوحدة عادةً في أنظمة التحكم الموزعة حيث يجب أن تتواصل عقد الإدخال/الإخراج البعيدة مع وحدة تحكم مركزية عبر ناقل Genius. وتوجد بشكل شائع في تطبيقات التصنيع وتوليد الطاقة والتحكم في العمليات التي تتطلب اتصالاً قويًا لمسافات طويلة بين وحدة المعالجة المركزية وأجهزة الاستشعار أو المشغلات على مستوى الحقل.
المواصفات الفنية
| النموذج | IC670GBI102 |
| طاقة الإدخال | 115 فولت تيار متردد / 125 فولت تيار مستمر |
| استهلاك الطاقة | 48 فولت أمبير (115 فولت تيار متردد) / 24 واط (125 فولت تيار مستمر) عند الحمل الكامل |
| تيار الاندفاع | 20 أمبير كحد أقصى (3 مللي ثانية كحد أقصى) |
| تردد الإدخال | 47 إلى 63 هرتز |
| سرعات الإرسال | 38.4، 76.8، 153.6 كيلو باود (قياسي/ممتد) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 55 درجة مئوية |
| جهد الخرج (داخلي) | 6.5 فولت تيار مستمر |
| وقت الاحتفاظ | 20 مللي ثانية |
إرشادات التركيب
- البيئة: تأكد من تركيب الوحدة في بيئة تتراوح درجة حرارتها بين 0 و 55 درجة مئوية.
- التركيب: مصممة للتركيب على رف Field Control القياسي. تأكد من أن الوحدة مثبتة بالكامل للحفاظ على الاتصال الصحيح باللوحة الخلفية.
- الأسلاك: استخدم أطراف التوصيل اللولبية المدمجة لتوصيلات ناقل Genius. تأكد من الحفاظ على التدريع المناسب لكابل الناقل لمنع تداخل الترددات الكهرومغناطيسية (EMI).
- التبديل الساخن: تدعم الوحدة الإدخال والإزالة الساخنة إذا كان رقم الكتالوج الخاص بالوحدة يتضمن لاحقة "J". تحقق دائمًا من بروتوكولات السلامة المحلية قبل إجراء الصيانة على المعدات الحية.
- إيقاف التشغيل: بينما يتم دعم التبديل الساخن لإصدارات محددة، يوصى بإيقاف تشغيل الجزء المحدد من الإدخال/الإخراج قبل إجراء التركيب أو الإزالة المادية لمنع حدوث شرارة كهربائية أو تلف البيانات.
الأسئلة الشائعة
ما هو IC670GBI102؟
إن GE IC670GBI102 هي وحدة واجهة ناقل تحكم ميدانية (BIU) مصممة لتعمل كعقدة على شبكة Genius I/O.
ما هي طاقة الإدخال لـ IC670GBI102؟
تُشغل بـ 115 فولت تيار متردد أو 125 فولت تيار مستمر.
كيف تختلف عن IC670GBI002؟
تستخدم IC670GBI102 طاقة 115 فولت تيار متردد / 125 فولت تيار مستمر، بينما تم تصميم IC670GBI002 لأنظمة طاقة 24 فولت تيار مستمر.
ما هي نطاقات درجة حرارة التشغيل؟
تم تصنيف الوحدة للتشغيل بين 0 درجة مئوية (32 درجة فهرنهايت) و 55 درجة مئوية (131 درجة فهرنهايت).
