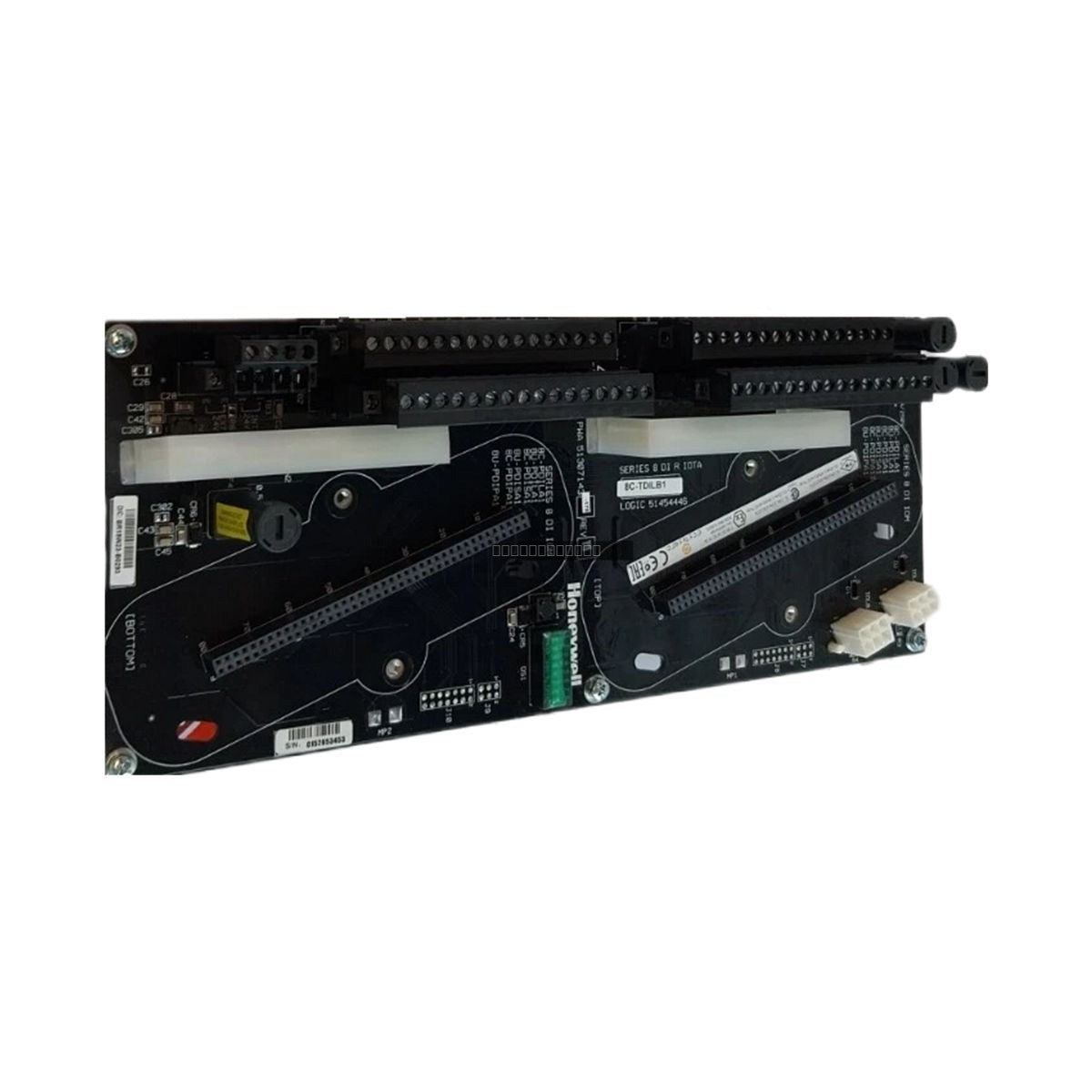

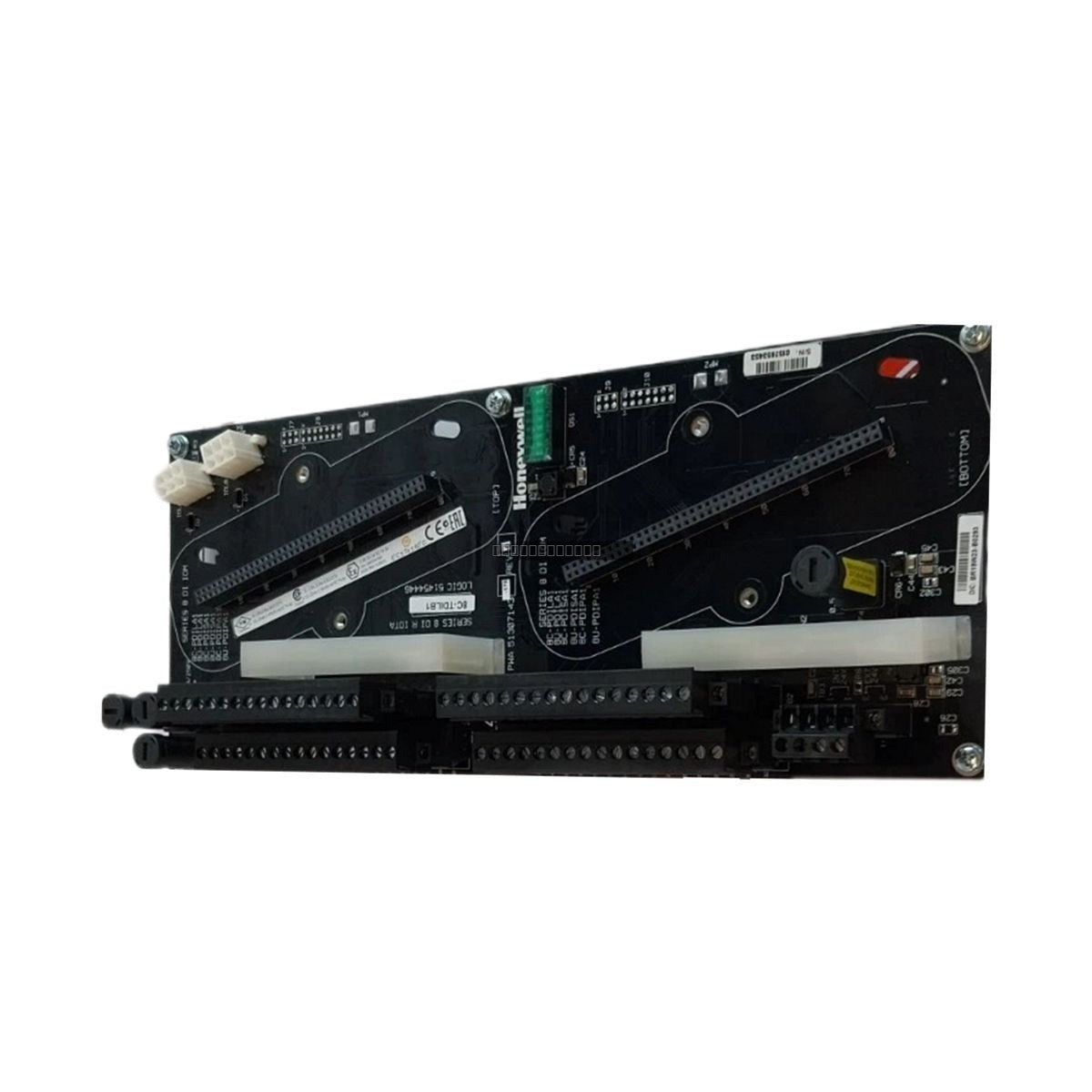

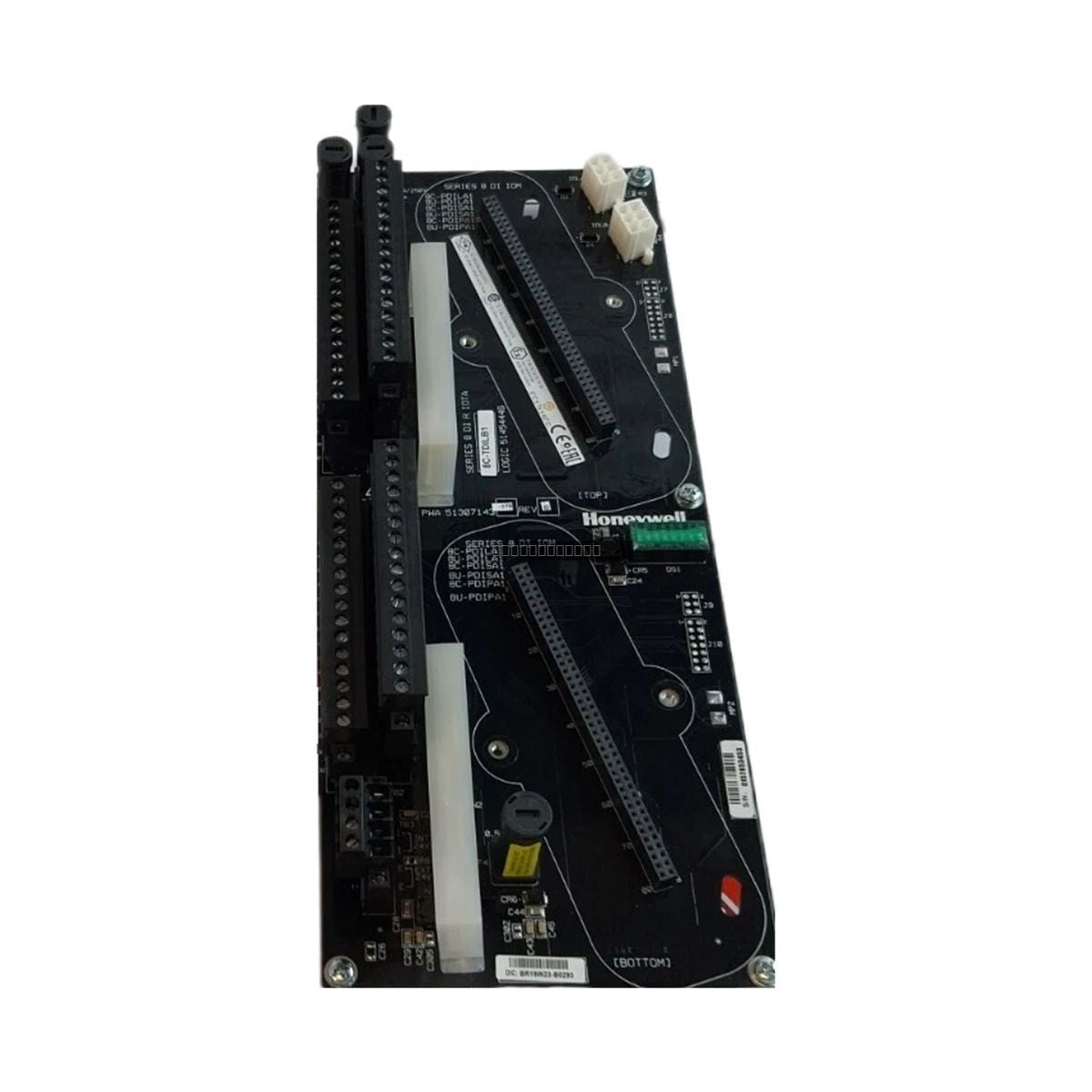

Honeywell 8C-TDILB1 51307143-175 Digital Input Module

Honeywell 8C-TDILB1 51307143-175 Experion LX Digital Input Module

التوفر: 7 متوفر في المخزون

The Honeywell 8C-TDILB1 (51307143-175) is a high-performance 32-channel Digital Input module designed for the Experion LX control system. This module...

رمز المنتج: 8C-TDILB1

Manufacturer: Honeywell
Product No.: 8C-TDILB1
Product Type: Digital Input Module
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

The Honeywell 8C-TDILB1 (51307143-175) is a high-performance 32-channel Digital Input module designed for the Experion LX control system. This module supports redundant configurations and provides integrated field power, simplifying system architecture by eliminating the need for external marshalling power supplies.

Features

High-Density I/O: Provides 32 channels of digital input capability in a compact footprint.
Redundancy Support: Designed to support optional redundant operation for critical process control applications.
Integrated Power Management: Features internal/external field power selection and onboard excitation power.
Robust Diagnostics: Includes comprehensive self-diagnostics to ensure data integrity during operation.
Galvanic Isolation: Equipped with optical isolation (1000 VAC RMS or ±1500 VDC) to protect the system from field-side transients.
Flexible Logic: Supports direct or reverse input indication for versatile process monitoring.

Technical Specifications

Model Number	8C-TDILB1 (51307143-175)
Input Channels	32
Voltage Rating	24 VDC
Operating Voltage Range	18 to 30 VDC
Input Impedance	4.2 kΩ
ON Sense Threshold	13 VDC (min) / 3 mA (min)
OFF Sense Threshold	5 VDC (max) / 1.2 mA (max)
Input Delay	5 ms ± 20%
Module Current Rating	95 mA

Installation Guidelines

Ensure the control system is powered down before inserting or removing the I/O module from the rack to prevent electrical damage.
Verify that the field power selection jumpers are set correctly for the intended application (internal vs. external power).
Maintain proper grounding practices to minimize EMI/RFI interference, as per standard industrial control panel installation procedures.
Use shielded cabling for field inputs to ensure signal integrity and reduce noise susceptibility.
Ensure adequate airflow within the cabinet to maintain operating temperatures within the manufacturer's specified range.

FAQ

Does this module require external power for field devices?
No, the 8C-TDILB1 includes onboard excitation power, removing the requirement for additional marshalling power supplies in many applications.

Can this module be used in a redundant configuration?
Yes, the 8C-TDILB1 is specifically designed to support redundancy within the Experion LX architecture.
