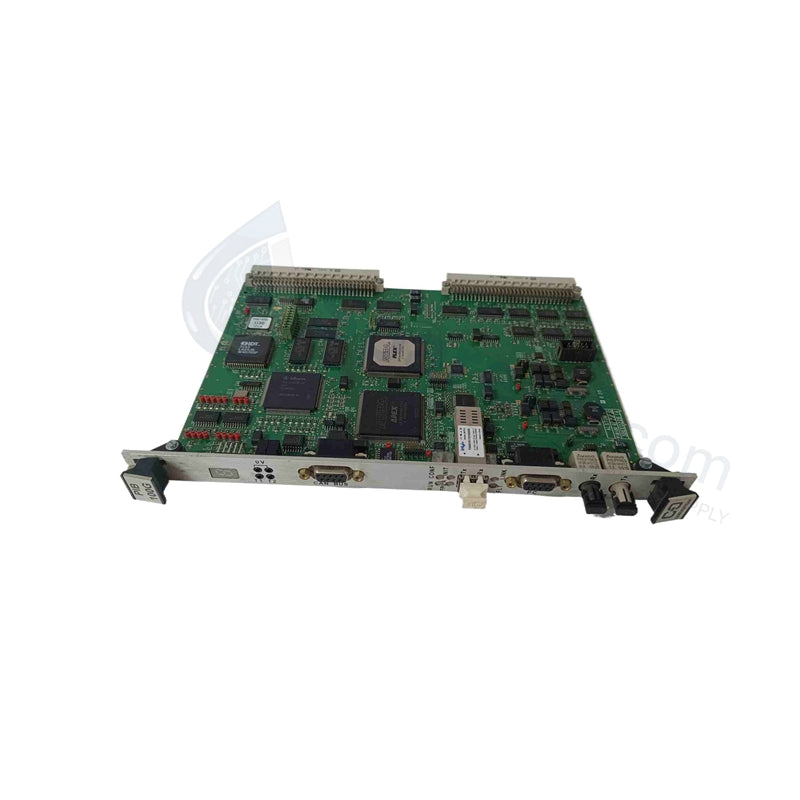

وحدة تزويد الطاقة PIB100G 3BEE0226 Alstom

PIB100G وحدة واجهة اتصالات الطاقة Alstom 3BEE0226

PIB100G وحدة واجهة اتصالات الطاقة Alstom 3BEE0226

التوفر: 99 متوفر في المخزون

وحدة واجهة الطاقة والاتصالات Alstom PIB100G 3BEE0226 تعمل وحدة واجهة الطاقة والاتصالات Alstom PIB100G 3BEE0226، والمفهرسة أيضًا باسم PIB100G، كمكون...

رمز المنتج: PIB100G

Manufacturer: ALSTOM
Product No.: PIB100G
Product Type: وحدات إمداد الطاقة
Product Origin: France
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة واجهة الطاقة والاتصالات Alstom PIB100G 3BEE0226

تعمل وحدة واجهة الطاقة والاتصالات Alstom PIB100G 3BEE0226، والمفهرسة أيضًا باسم PIB100G، كمكون مادي مخصص لتحويل الطاقة المنظمة من التيار المتردد إلى التيار المستمر وتنفيذ القياس عن بعد التشخيصي ضمن منصات التحكم من Alstom.

المواصفات الفنية للمكونات المادية

المعلمة	المواصفات
النموذج	PIB100G 3BEE0226
العلامة التجارية	Alstom
المنشأ	فرنسا
الوزن	0.45 كجم
الأبعاد	200.0 مم × 150.0 مم × 50.0 مم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	استهلاك منطقي داخلي 24 واط (إجمالي خرج 48 واط)
جهد الإدخال	220-230 فولت تيار متردد اسمي (50/60 هرتز)
جهد الخرج	24 فولت تيار مستمر (منظم، تموج منخفض)
تيار الخرج	2.0 أمبير مستمر
منافذ الاتصال	حافلة CAN مزدوجة القنوات، تسلسلي RS-232/RS-485
العزل	عزل جلفاني عالي الجهد (مدخل تيار متردد إلى تيار مستمر/منطقي)

الشبكات الحتمية وسرعة ناقل اللوحة الخلفية

تقوم الوحدة بتحويل طاقة التيار المتردد الأساسية القياسية إلى طاقة تيار مستمر 24 فولت معزولة أثناء تنفيذ مراقبة النظام في الوقت الفعلي عبر روابط الاتصال المتكاملة. تنقل واجهات التشخيص CAN bus مزدوجة القنوات و RS-232/RS-485 حالة توزيع الطاقة الداخلية وقياس الأعطال عن بعد إلى المعالجات المضيفة. تحمي فلاتر الإدخال عالية الجودة وحواجز العزل الأجهزة المنطقية اللاحقة من عابرات الخطوط الكهربائية وانخفاضات الجهد. تسمح سرعة اتصال ناقل اللوحة الخلفية وتوافق فلاش البرامج الثابتة للمضيف الحفاظ على ملفات تعريف نقل البيانات الحتمية عبر العقد الموزعة دون إدخال تأخير في الشبكة.

الأسئلة المتكررة

س: كيف تقوم وحدة واجهة الطاقة بالإبلاغ عن حالة سلامة الطاقة إلى معالج النظام الرئيسي؟

ج: تنقل منافذ التشخيص التسلسلية المتكاملة CAN bus و RS-232/RS-485 باستمرار مراقبة الجهد وقياس الحالة عن بعد إلى وحدات التحكم المضيفة، مما يلغي الحاجة إلى أسلاك محولات خارجية.

س: ما هي خطوات التأريض التي تحافظ على العزل الجلفاني بين طاقة التيار المتردد الأولية ودوائر منطق التيار المستمر ذات الجهد المنخفض؟

ج: يمنع العزل الجلفاني عالي الجهد داخل اللوحة عابرات خط التيار المتردد من الوصول إلى خرج التيار المستمر منخفض الجهد. يجب على فنيي الميدان توصيل عروة تأريض الهيكل مباشرةً بقضيب تأريض الخزانة الرئيسي عبر موصل مخصص منخفض المعاوقة.

إرشادات التركيب الميداني

قم بتركيب الوحدة بإحكام على سكة DIN قياسية 35 مم أو مباشرة على لوحة خلفية حاوية داخلية باستخدام أجهزة التركيب المناسبة. تأكد من وجود مسافة رأسية فوق وتحت إطار الوحدة للسماح بتدفق الهواء الحراري الطبيعي عبر الغلاف أثناء التشغيل المستمر بالحمل الكامل.

قم بتوصيل أسلاك إمداد 220-230 فولت تيار متردد بكتلة طرف الإدخال باتباع التسميات القياسية للطور والمحايد. قم بإنهاء كبلات CAN bus الميدانية وكابلات التشخيص التسلسلية باستخدام موصلات مزدوجة مجدولة ومحمية، مع تأريض درع الكابل من طرف واحد فقط لمنع تيارات حلقة التأريض من التدخل في تنفيذ القياس عن بعد التسلسلي.
