114M5329-01 Módulo de entrada de alimentación de CA Bently Nevada Serie 3500

114M5329-01 Módulo de entrada de alimentación de CA Bently Nevada Serie 3500

Disponibilidad: 10 Quedan en stock

Módulo de entrada de alimentación de CA Bently Nevada 114M5329-01 serie 3500 El Bently Nevada 114M5329-01, también catalogado como el...

Código: 3500/15 114M5329-01

Manufacturer: Bently Nevada
Product No.: 3500/15 114M5329-01
Product Type: Módulos de fuente de alimentación
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

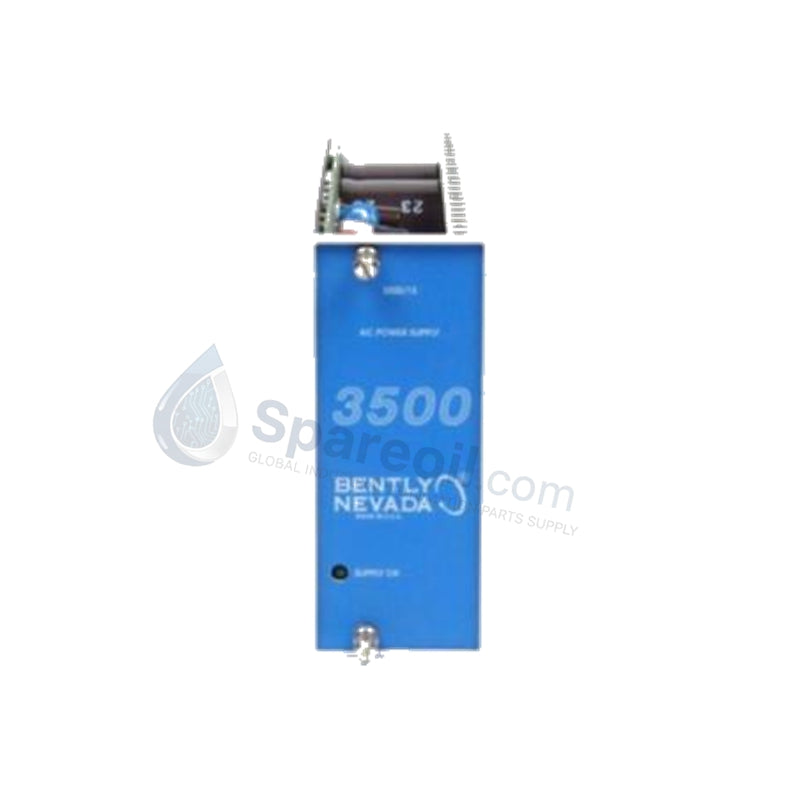

Módulo de entrada de alimentación de CA Bently Nevada 114M5329-01 serie 3500

El Bently Nevada 114M5329-01, también catalogado como el módulo de entrada de alimentación de CA 3500/15, funciona como un componente de hardware dedicado para convertir la alimentación de CA universal en alimentación de placa base regulada dentro de los racks del sistema de protección de maquinaria Bently Nevada 3500. Aceptando un rango de voltaje de entrada de 85 a 264 VCA a 47 a 63 Hz, este módulo de alimentación suministra hasta 90 W de potencia regulada y aislada al bus de la placa base del rack, al tiempo que filtra el ruido de la línea y los transitorios de voltaje.

Especificaciones de hardware

Parámetro	Especificación
Modelo	3500/15 (114M5329-01)
Marca	Bently Nevada
Origen	EE. UU.
Peso	1,2 kg
Dimensiones	241 mm x 49 mm x 242 mm
Temperatura de funcionamiento	-30 a +65 °C
Consumo de energía	90 W de salida máxima (2,5 A de corriente de entrada máxima)
Rango de voltaje de entrada	85 a 264 VCA
Frecuencia de entrada	47 a 63 Hz
Eficiencia	>=85 % típico
Resistencia de aislamiento	2 kVCC (entrada a salida)
Refrigeración	Convección natural
Conformidad	Conforme a API 670, CE, UL, CSA

Parámetros de validación de dinámica de rotor y voltaje de brecha

El módulo de entrada de alimentación de CA 114M5329-01 acondiciona las líneas de alimentación de CA entrantes para aislar los canales de medición sensibles de las perturbaciones de la red eléctrica. La entrega de alimentación limpia de la placa base permite una escala precisa de la sonda de corriente de Foucault (200 mV/mil o 7,87 V/mm) y mantiene una validación constante del voltaje de la brecha de la sonda (objetivos de -10 VCC) en los módulos de monitoreo adyacentes. El filtrado de línea de alta frecuencia suprime la diafonía y los transitorios de la línea de alimentación, preservando la integridad de la señal para que los módulos TSI posteriores puedan rastrear con precisión el desplazamiento del eje, los ángulos de fase y la dinámica general del rotor durante las condiciones transitorias y de estado estable.

Preguntas frecuentes

P: ¿El módulo 114M5329-01 admite el intercambio en caliente en vivo dentro de un rack 3500 alimentado?

R: Sí, en una configuración de alimentación redundante dual, el personal puede intercambiar en caliente un solo módulo 114M5329-01 mientras la fuente de alimentación secundaria mantiene el funcionamiento del sistema sin interrumpir la supervisión.

P: ¿Está permitido operar un módulo de alimentación de CA y un módulo de alimentación de CC en el mismo rack 3500?

R: Sí, la placa base del rack 3500 admite la mezcla de un módulo de entrada de alimentación de CA y un módulo de entrada de alimentación de CC para acomodar dos fuentes de alimentación independientes.

P: ¿Cómo pueden los técnicos verificar visualmente la entrega de energía adecuada del módulo 114M5329-01?

R: El panel frontal del módulo incluye LED de estado donde una luz verde fija confirma que los parámetros de voltaje de salida permanecen dentro de los límites operativos nominales para la placa base del rack.

Pautas de instalación en campo

Al instalar o reparar el módulo de entrada de alimentación de CA Bently Nevada 114M5329-01, siga estos procedimientos físicos:

Confirme que el voltaje de la fuente de alimentación entrante mida dentro de los límites nominales de 85 a 264 VCA antes de conectar el cableado de campo.
Alinee los bordes de la tarjeta del módulo con las guías de ranura de alimentación más a la izquierda dentro del chasis 3500.
Deslice el conjunto hacia adentro hasta que los conectores traseros se conecten completamente con el bus de alimentación de la placa base del rack.
Apriete los tornillos de retención cautivos superior e inferior a 0,6 N·m de torque para asegurar la conexión a tierra del chasis.
Asegure los conductores de suministro de CA a las conexiones de terminales traseras, asegurándose de que los conductores de tierra se conecten directamente al terminal de tierra del rack.
