Descripción general del producto

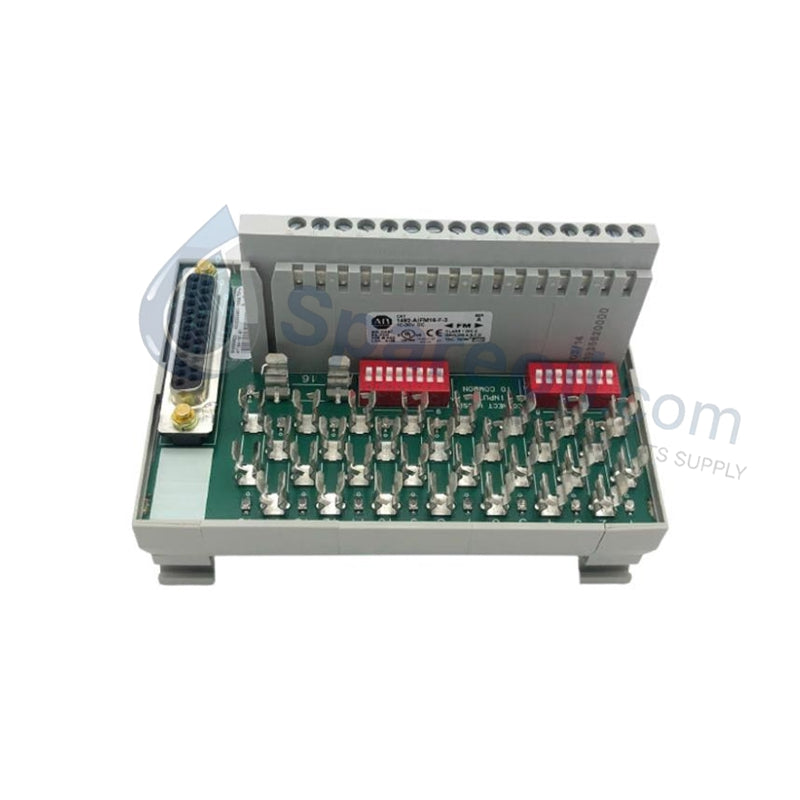

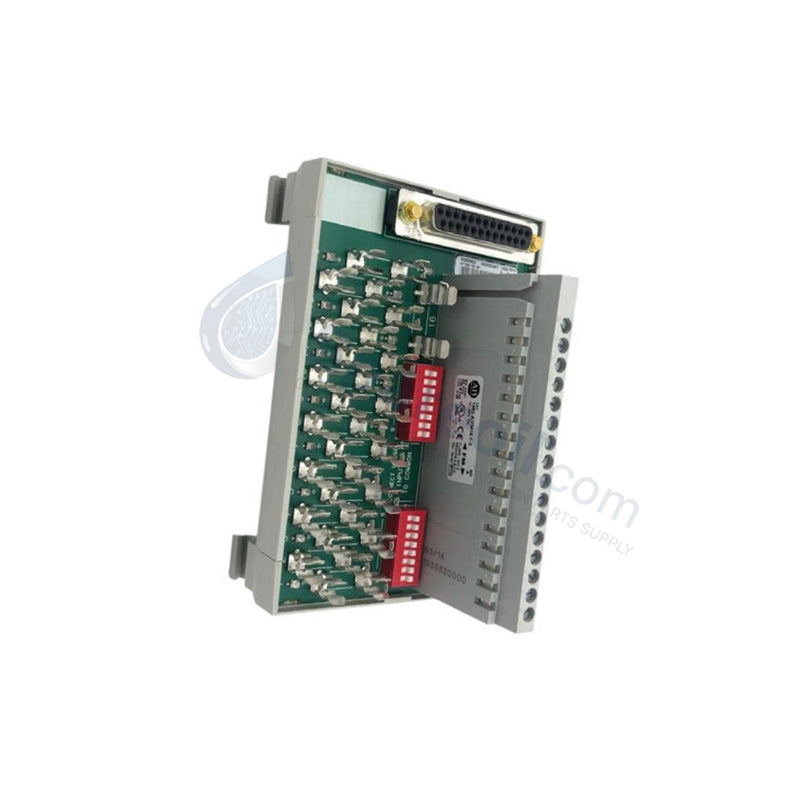

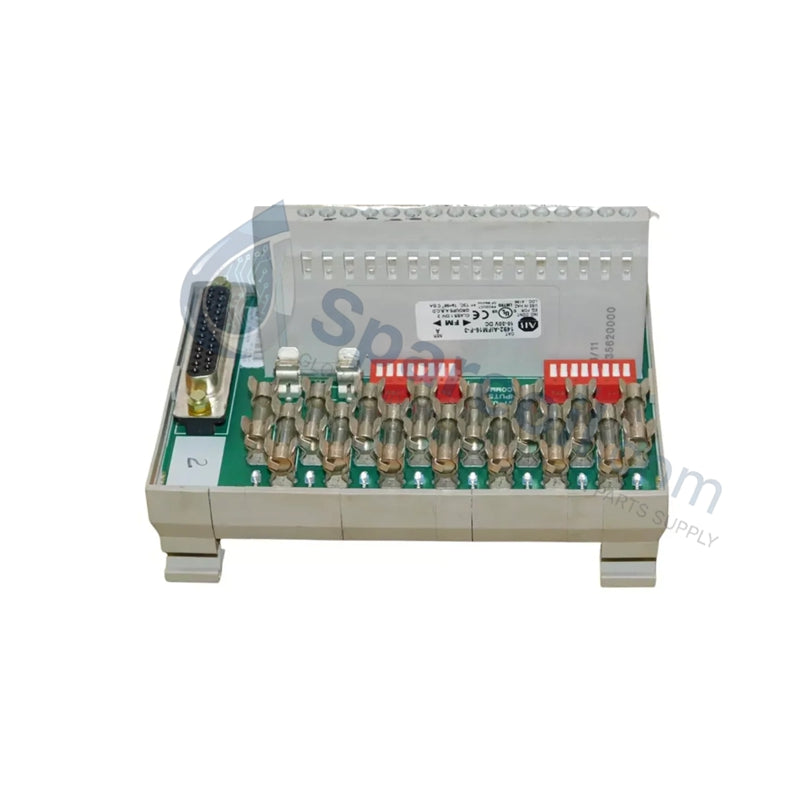

El Allen-Bradley 1492-TAIFM16-F-3 (Serie C) funciona como un módulo de interfaz fusionado (IFM) de 16 canales altamente especializado, diseñado para conectar el cableado de campo con los controladores de automatización programables ControlLogix. Este módulo de bloque de terminales industrial se integra directamente en arquitecturas de seguridad funcional, proporcionando compatibilidad de hardware explícita con módulos de entrada analógica duales 1756-IF16 implementados en sistemas de apagado de seguridad Nivel de Integridad de Seguridad 2 (SIL2). El módulo enruta 16 señales analógicas independientes de corriente o voltaje desde sensores de proceso remotos mientras aplica aislamiento eléctrico y protección contra sobrecorriente a través de fusibles incorporados. Un relé Maestro dedicado a bordo gestiona secuencias críticas de apagado durante demandas de disparo de emergencia. Suministramos este componente estrictamente como una unidad 100% nueva, sellada de fábrica original para garantizar la integridad de los relés de seguridad internos y la conductividad eléctrica absoluta de los terminales.

Especificaciones técnicas

La siguiente tabla especifica las limitaciones eléctricas exactas, las capacidades de los terminales y los parámetros mecánicos para la interfaz de hardware 1492-TAIFM16-F-3:

Ventajas de ingeniería

• Cumplimiento de seguridad SIL2 llave en mano: Este módulo de interfaz se coordina directamente con las entradas analógicas 1756-IF16 estándar para formar bucles de votación de seguridad SIL2 verificados. El relé Maestro incorporado actúa como un interbloqueo de seguridad cableado, asegurando una ejecución predecible del apagado durante fallas críticas de fabricación o estados de sobrepresión en el procesamiento químico.

• Cableado rápido multipin D-Shell: La disposición del arnés de cableado trasero reemplaza el cableado discreto punto a punto del bloque de terminales del PLC con un único y seguro conjunto de conector de cable precableado D-Shell. Esta interfaz diseñada reduce los tiempos de instalación del armario de control hasta en un ochenta por ciento y elimina los errores humanos de mapeo de cables.

• Fusión de sobrecorriente de canal localizada: Los bloques de fusibles de canal individuales interceptan fallas eléctricas de alta energía directamente en el punto de entrada de campo. Si un instrumento de campo se cortocircuita, el fusible correspondiente despeja el circuito localmente, preservando el estado operativo de los canales adyacentes y evitando que las sobrecargas de alto voltaje frían el costoso módulo de E/S ControlLogix 1756.

• Contactos de abrazadera de tornillo de servicio pesado: El bloque de terminación del lado de campo utiliza placas de abrazadera de tornillo fijas y resistentes a las vibraciones que manejan grandes calibres de conductores, desde 22 hasta 12 AWG. Esta alta presión de apriete resiste el aflojamiento del cable comúnmente causado por las vibraciones industriales ambientales cerca de bombas hidráulicas y prensas de estampado.

• Optimización de espacio de alta densidad: El diseño físico compacto de 120 x 80 x 40 mm aloja 16 canales analógicos fusionados, rutas de distribución de energía en bucle y un relé maestro de seguridad activo en una única base de riel DIN. Esta consolidación libera grandes cantidades de espacio horizontal en el panel dentro de los gabinetes de marshalling de bajo voltaje abarrotados.

Preguntas frecuentes

• ¿Puedo usar el 1492-TAIFM16-F-3 para accionar motores industriales de CA de alta potencia directamente desde sus terminales?

  No. Este módulo maneja señales de control de bajo voltaje y analógicas de hasta 24 V CC nominales para bucles de detección de seguridad, aunque su umbral de aislamiento absoluto alcanza los 300 V. Debe enrutar las salidas del módulo a través de arrancadores de motor, contactores o relés de potencia auxiliares independientes de alta capacidad para conmutar cargas mecánicas de alta corriente o alto voltaje de forma segura.

• ¿Qué tipo de cable debo pedir para vincular este módulo a mis módulos ControlLogix 1756?

  El 1492-TAIFM16-F-3 requiere conjuntos de cables precableados D-Shell a juego del catálogo del sistema de cableado 1492 de Rockwell Automation. Estos cables presentan el zócalo D-Shell específico en un extremo para encajar en este módulo y la carcasa del Bloque de Terminales Extraíble (RTB) 1756 correspondiente en el otro extremo para adaptarse a sus tarjetas 1756-IF16.

• ¿Por qué debo instalar este módulo específico de la Serie C dentro de un recinto de control ambiental?

  El 1492-TAIFM16-F-3 tiene una clasificación de recinto industrial de estilo abierto, lo que expone sus barras colectoras internas, fusibles y carcasas de relés al aire ambiente. Para evitar la condensación de humedad, el polvo conductor en el aire y el contacto accidental con herramientas que puedan cortocircuitar los circuitos de seguridad, debe instalar la unidad dentro de un armario de control industrial protegido NEMA Tipo 4 o con clasificación IP54.
