Descripción general del producto

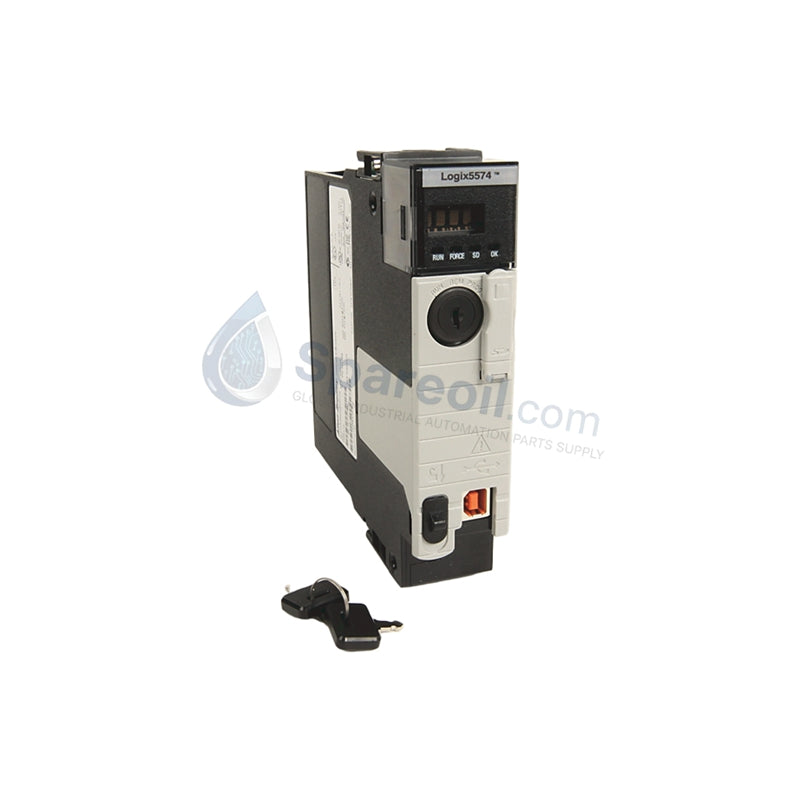

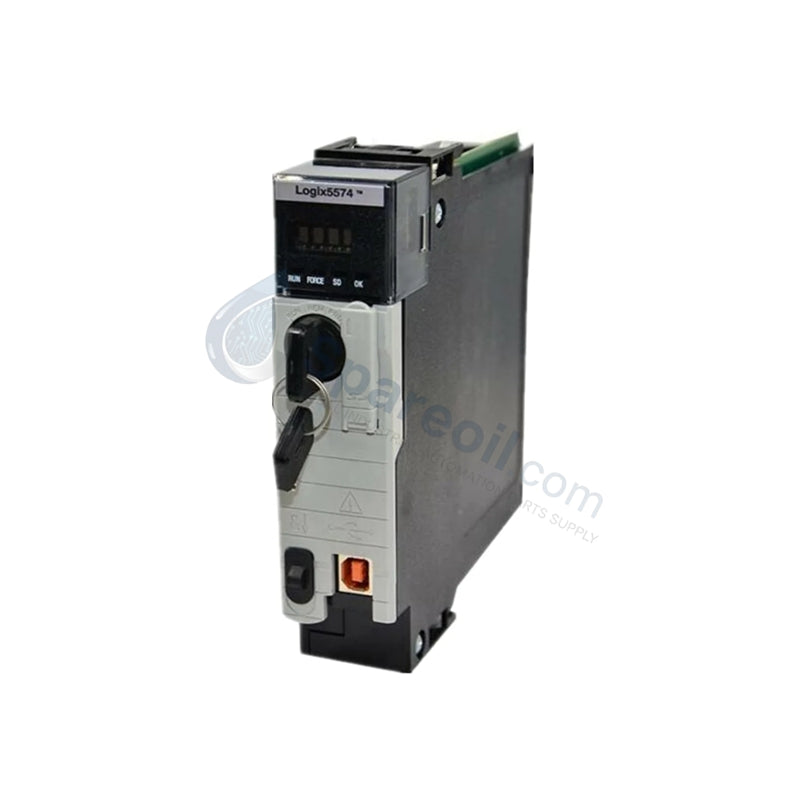

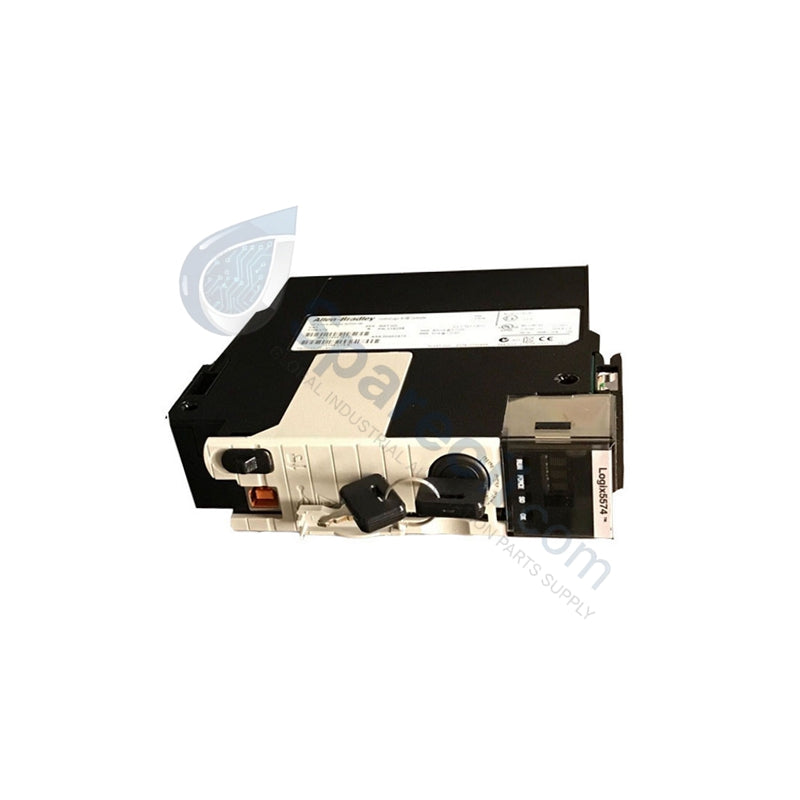

El Allen Bradley 1756-L74 se erige como una potencia de procesamiento de primera clase dentro de la familia ControlLogix 5570. Diseñado para aplicaciones industriales a gran escala y de alta complejidad, este controlador de automatización programable (PAC) gestiona hasta 128.000 puntos de E/S digitales y 4.000 puntos de E/S analógicas. Con 16 MB de memoria de usuario integrada y soporte nativo para redundancia de controlador, el 1756-L74 garantiza un funcionamiento ininterrumpido para procesos de misión crítica en petróleo y gas, generación de energía y fabricación avanzada. Suministramos esta unidad como 100% nueva y original, completa con una tarjeta 1784-SD1 enviada de fábrica para salvaguardar su firmware y datos de proyecto.

Especificaciones técnicas

Ventajas de ingeniería

• Capacidad masiva de manejo de datos: Los 16 MB de memoria de usuario eliminan la necesidad de segmentación de código en plantas complejas. Gestiona hasta 500 conexiones de controlador simultáneamente, lo que permite que un solo 1756-L74 orqueste amplias redes de E/S distribuidas e integración de dispositivos de terceros sin degradación del rendimiento.

• Redundancia de alta disponibilidad: Este controlador ofrece soporte completo para configuraciones redundantes. Cuando se combina con un módulo de redundancia 1756-RM2, el 1756-L74 ejecuta conmutaciones "bumpless" sin problemas. Esta configuración evita costosos tiempos de inactividad al mantener el control del proceso si falla el procesador principal.

• Movimiento integrado y disparadores de eventos: La arquitectura 5570 proporciona una ejecución de alta velocidad para el control de movimiento integrado a través de EtherNet/IP. Se admiten todos los disparadores de eventos, lo que permite al procesador reaccionar a entradas físicas de sub-milisegundos, lo cual es esencial para el embalaje de alta velocidad y la manipulación de materiales de precisión.

• Recuperación energéticamente eficiente: El 1756-L74 utiliza un módulo de almacenamiento de energía (ESM) en lugar de una batería para guardar el proyecto en la memoria no volátil durante una pérdida de energía. Esto elimina la carga de mantenimiento de los reemplazos periódicos de la batería y garantiza que sus 16 MB de datos de programa permanezcan seguros durante el almacenamiento a largo plazo.

Preguntas frecuentes

¿Cuál es el propósito del puerto USB integrado en el 1756-L74?

El puerto USB 2.0 proporciona una interfaz local de alta velocidad para programación, configuración, actualizaciones de firmware y ediciones en línea. Tenga en cuenta que este puerto no está diseñado para HMI permanentes o comunicación de red; utilice un 1756-EN2T o un módulo similar para el tráfico de red principal.

¿El 1756-L74 admite redes heredadas como Data Highway Plus (DH+)?

Sí, aunque el controlador en sí no tiene un puerto DH+, la arquitectura de backplane de ControlLogix permite que el 1756-L74 se comunique a través de DH+, ControlNet y DeviceNet instalando los módulos de puente de comunicación 1756 correspondientes en el mismo chasis.

¿Cómo mejora la tarjeta SD la fiabilidad?

Cada 1756-L74 se envía con una tarjeta SD de grado industrial 1784-SD1. Puede configurar el controlador para que cargue el programa de usuario desde esta tarjeta automáticamente al encenderse. Esta característica evita escenarios de "procesador en blanco" después de cortes de energía prolongados o intercambios de hardware.

¿Puedo actualizar un sistema 1756-L6x a un 1756-L74?

Absolutamente. El 1756-L74 encaja en el chasis estándar 1756 ControlLogix. Sin embargo, dado que la serie L7 utiliza diferentes firmware y componentes de almacenamiento de energía, debe verificar su versión de Studio 5000 (se recomienda v20 o superior) y actualizar la configuración de su proyecto para reflejar las nuevas capacidades de hardware.
