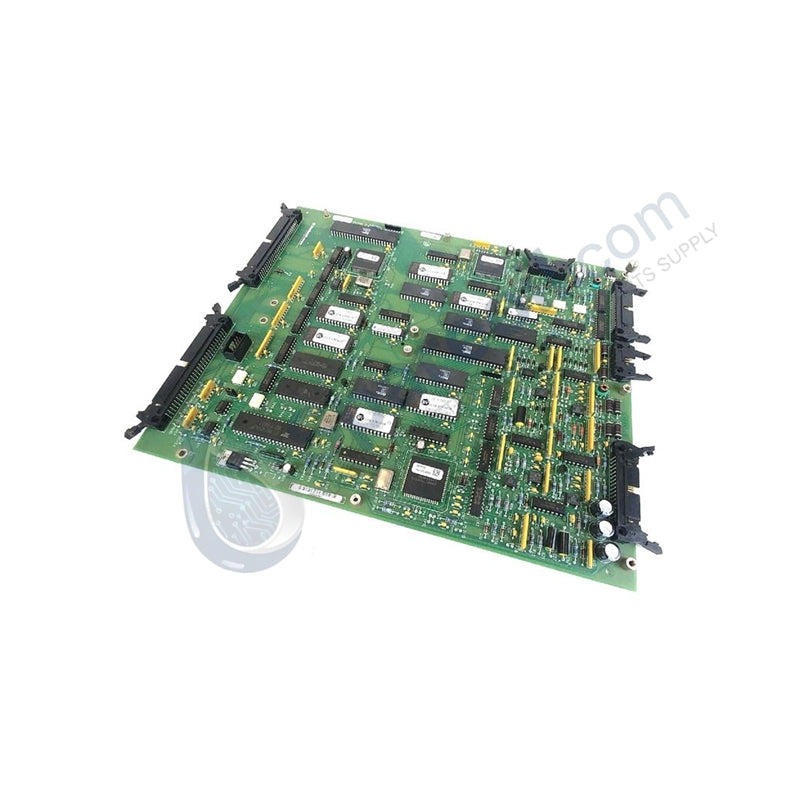

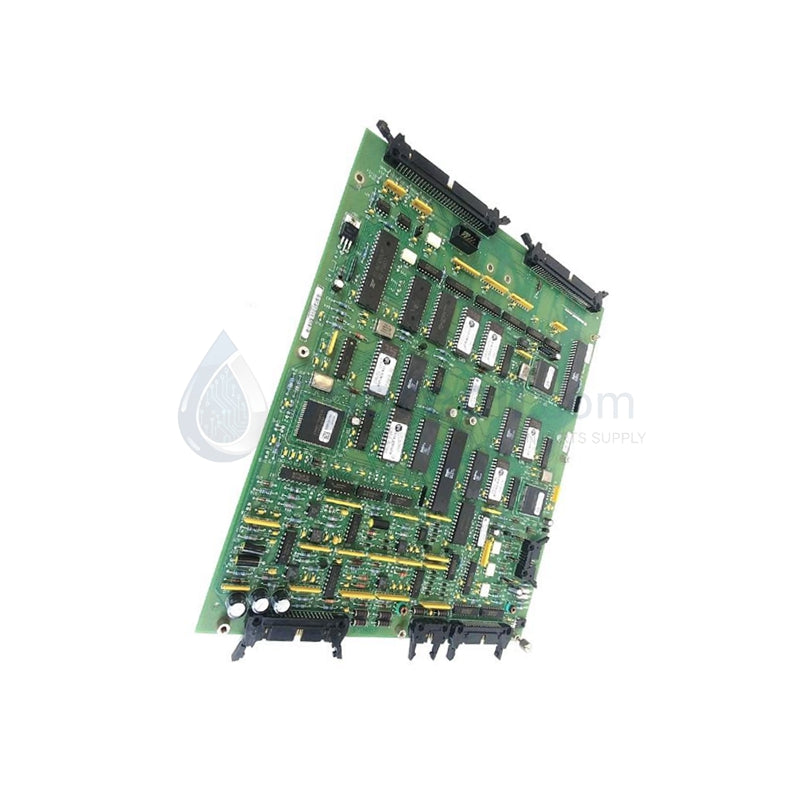

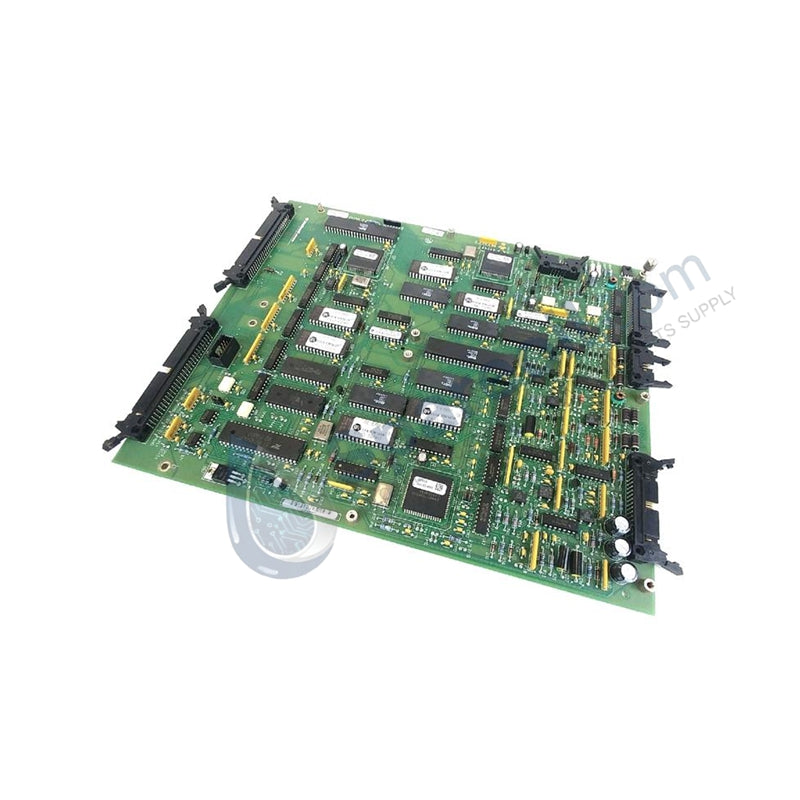

Tarjeta de control Allen-Bradley 185615-01 1395 Drive

La Allen-Bradley 185615-01, también catalogada como la tarjeta de control principal 185615-01, funciona como un componente de hardware dedicado para el procesamiento de la lógica de accionamiento y la ejecución de motores de circuito cerrado dentro de los sistemas de accionamiento 1395. La tarjeta de circuito actúa como el centro de cómputo central, procesando variables de retroalimentación y generando señales de disparo de compuerta para el puente de semiconductores de potencia. Al aplicar bucles de control deterministas, el componente se comunica directamente a través del backplane del variador para sincronizar los bucles de velocidad y par, al tiempo que regula las métricas de distribución de energía bajo cargas operativas continuas.

Especificaciones de hardware

Parámetro Especificación
Modelo 185615-01 (Alternativa: 185712, SP-185713)
Marca Allen-Bradley
Origen Estados Unidos
Peso 1.34 lbs
Dimensiones Dimensiones estándar de la ranura de control interna de la unidad 1395
Temperatura de funcionamiento 0 a 55 grados C (ambiente del gabinete interno del variador)
Consumo de energía Derivado del riel de la fuente de alimentación interna de la unidad 1395
Tipo de circuito Tarjeta de control principal
Plataforma host Variador digital de CC 1395
Compatibilidad de frecuencia Redes de 50/60 Hz
Terminales de interfaz Cabezales multipin de placa a placa y conectores de cable plano

Compatibilidad con flash de firmware y escalado de densidad de E/S

Dentro de la arquitectura 1395, esta tarjeta de control gobierna la expansión periférica local y la sincronización de los parámetros del sistema. La compatibilidad del flash del firmware debe validarse en todo el conjunto del procesador para garantizar secuencias de inicialización adecuadas y un mapeo de registros preciso. La tarjeta gestiona dinámicamente el escalado de la densidad de E/S local a través de canales de bus internos dedicados, evitando la acumulación de latencia de señal durante las rutinas de regulación de par de alta velocidad y manteniendo la sincronización de datos entre las unidades de procesamiento y las redes de control digital externas.

Preguntas frecuentes

P: ¿Qué precauciones específicas se deben tomar con respecto a la compatibilidad del flash del firmware al reemplazar una tarjeta 185615-01 existente?

R: La tarjeta de reemplazo debe coincidir exactamente con la revisión del firmware del sistema de accionamiento o los coprocesadores. Las versiones de firmware no coincidentes evitarán que los parámetros se carguen correctamente a través del bus del backplane y activarán una falla de inicialización durante los diagnósticos de encendido.

P: ¿Se puede cambiar en caliente esta tarjeta de control principal mientras el chasis del variador 1395 está energizado?

R: No. Está estrictamente prohibido el intercambio en caliente de la tarjeta de control principal. Quitar o insertar la tarjeta mientras el backplane está energizado provocará transitorios de voltaje instantáneos, lo que resultará en daños permanentes a los circuitos integrados y las compuertas lógicas de la placa.

Guías de instalación en campo

  • Aislamiento de la energía del sistema: Aísle completamente todos los voltajes de línea de CA primarios y las fuentes de energía de control auxiliares conectadas al gabinete del variador 1395. Verifique la ausencia de voltaje en los terminales de entrada del variador utilizando un multímetro digital certificado.
  • Protección contra descargas electrostáticas (ESD): Use una muñequera disipadora de estática correctamente conectada a tierra durante las fases de manipulación e inserción. Manipule la tarjeta de circuito exclusivamente por las lengüetas de plástico o los bordes exteriores para evitar el contacto físico con los componentes sensibles de montaje en superficie.
  • Realineación del cable plano: Inspeccione todos los cables planos multipin para verificar la alineación y la integridad de los pines antes de asentar la tarjeta en su ranura. Asegúrese de que los mecanismos de bloqueo de los conectores del cabezal encajen completamente en su lugar para evitar fallas lógicas intermitentes causadas por vibraciones.
  • Estabilidad de la conexión a tierra: Asegúrese de que todos los tornillos de montaje mecánico estén completamente apretados en los separadores del chasis. Estos puntos de conexión proporcionan la ruta de tierra de baja impedancia requerida para desviar el ruido electromagnético de alta frecuencia de los chips del microprocesador interno.
