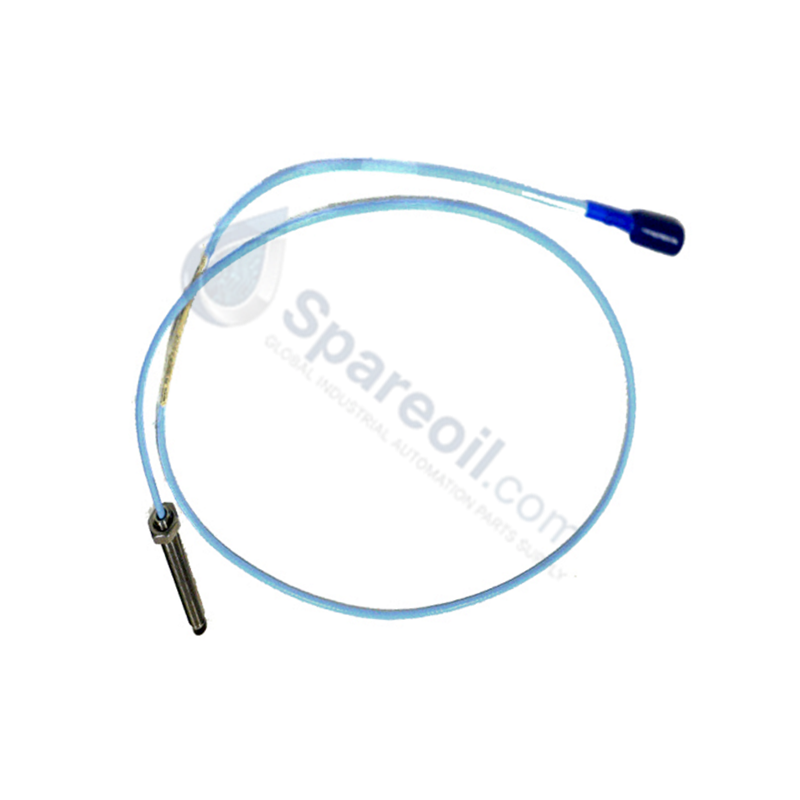

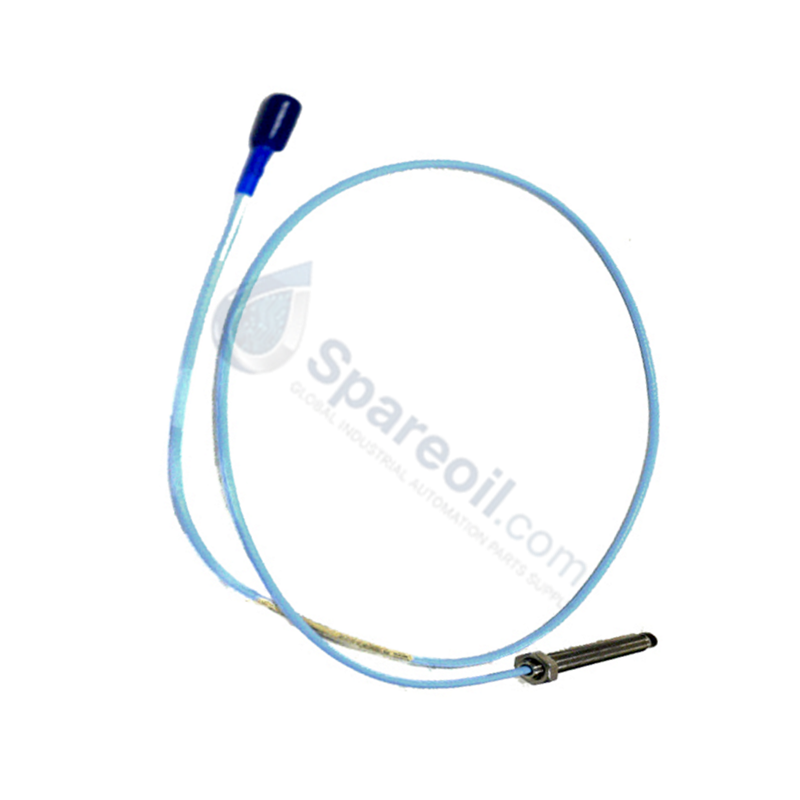

Configurada para la detección de vibraciones de precisión en redes de monitoreo mecánico, la sonda Bently Nevada 330101-00-14-10-02-00 (Sonda de proximidad 330101) proporciona una traducción eléctrica directa del desplazamiento del eje para su integración con plataformas de protección de máquinas.
Desglose de sufijos y matriz de modelos
| Sufijo | Descripción |
|---|---|
| 330101 | Modelo base: Sonda de proximidad 3300 XL de 8 mm |
| 00 | Longitud sin rosca: 0 mm |
| 14 | Longitud total de la carcasa: 140 mm |
| 10 | Longitud total: 1.0 m (3.3 pies) |
| 02 | Conector: Conector coaxial miniatura ClickLoc, cable estándar |
| 00 | Aprobación de agencia: No requerida |
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 330101-00-14-10-02-00 |
| Marca | Bently Nevada |
| Origen | EE. UU. |
| Dimensiones | 140 mm de longitud de caja, 1.0 m de cable |
| Temperatura de funcionamiento | -51 °C a +177 °C |
| Consumo de energía | N/A (Transductor pasivo) |
| Rosca de montaje | 3/8-24 UNF |
Escalado de sonda de corrientes de Foucault y dinámica de rotor
La sonda 330101 utiliza la detección de corrientes de Foucault para generar una señal de desplazamiento proporcional a la distancia entre la punta de la sonda y el objetivo metálico. La precisión en el monitoreo de la dinámica del rotor requiere que el sistema cumpla con un escalado de sonda de corrientes de Foucault calibrado de 7.87 V/mm. Durante la fase de puesta en marcha mecánica, los técnicos deben realizar la validación del voltaje de holgura para asegurar que el transductor funcione a un objetivo de -10 VCC cuando la máquina esté en estado estacionario.
La alineación adecuada es obligatoria para mantener la linealidad de la señal; la operación fuera del rango de holgura previsto da como resultado una distorsión de la forma de onda y datos de vibración incorrectos. Para garantizar la integridad de la señal, se debe mantener la supresión de diafonía asegurando que el cable de la sonda esté blindado y aislado de las trayectorias de CA de alto voltaje.
Preguntas frecuentes
P: ¿Es la longitud del cable de 1.0 m modificable en campo?
R: No. La calibración del sistema está ligada a la longitud total del cable, que incluye la sonda y el conjunto del cable de extensión. La modificación de la longitud del cable altera la impedancia del bucle de señal, lo que impide el funcionamiento adecuado con el sistema de monitoreo 3300 XL.
P: ¿Cuál es el propósito de la longitud de la caja de 140 mm?
R: La longitud de la caja está determinada por la geometría de instalación específica de la caja de la máquina. Proporciona la extensión requerida para asegurar que la punta de la sonda alcance la superficie objetivo mientras mantiene la integridad estructural dentro del puerto de montaje roscado.
Pautas de instalación en campo
- Limpie todas las roscas antes de la instalación para asegurar una trayectoria eléctrica y mecánica confiable entre la caja de la sonda y el soporte de montaje de la máquina.
- Apriete la sonda a mano hasta que la punta entre en contacto con el objetivo, luego retroceda hasta la distancia de holgura requerida, confirmada por la salida de voltaje de CC en el terminal de monitoreo.
- Bloquee la sonda en su lugar utilizando la contratuerca incluida para evitar la deriva o el aflojamiento mecánico causado por la vibración de la máquina.
- Dirija el cable a través de un conducto metálico con conexión a tierra, manteniéndolo separado de las líneas eléctricas para evitar ruidos inducidos o diafonía dentro de la señal de vibración.
