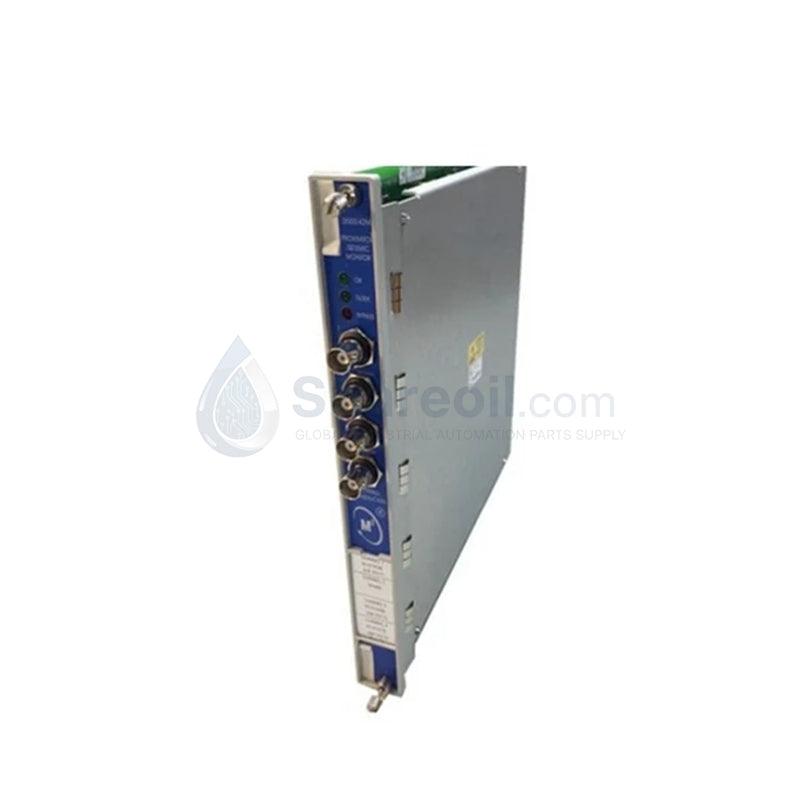

Protección de maquinaria de compresor alternativo 3500/72M

Protección de maquinaria de compresor alternativo 3500/72M

Disponibilidad: 10 Quedan en stock

Descripción general del producto El Bently Nevada 3500/72M-01-00 funciona como un monitor especializado de 4 canales dentro del sistema de protección de...

Código: 3500/72M

Manufacturer: Bently Nevada
Product No.: 3500/72M
Product Type: Sistemas de protección de maquinaria
Product Origin: USA
Payment:T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Bently Nevada 3500/72M-01-00 funciona como un monitor especializado de 4 canales dentro del sistema de protección de maquinaria 3500, específicamente optimizado para compresores alternativos. A diferencia de los monitores de vibración estándar, este módulo rastrea la posición precisa del vástago del pistón. Procesa señales de sondas de proximidad para proporcionar datos en tiempo real sobre el desgaste de las bandas de fricción y la caída del vástago. Al identificar la degradación mecánica de manera temprana, el módulo activa alarmas o paradas de protección para evitar daños catastróficos en el cilindro o el revestimiento. Suministramos este producto como stock de fábrica 100% nuevo y original.

Desglose del número de pieza: 3500/72M-AXX-BXX

La serie Bently Nevada 3500 utiliza una lógica alfanumérica específica para definir las configuraciones de hardware. Para el 3500/72M-01-00:

Opción A (01): Módulo de E/S con terminaciones internas. Esto simplifica la integración del bastidor al permitir el cableado directo al módulo de E/S sin bloques de terminales externos.
Opción B (00): No se requiere aprobación de agencia (configuración estándar).

Especificaciones técnicas

Parámetro	Detalles de la especificación
Canales de entrada	4 canales independientes
Compatibilidad del transductor	Sondas de proximidad Bently Nevada 3300 XL de 8 mm, 11 mm y NSV
Terminación de E/S	Terminaciones internas (Opción 01)
Impedancia de entrada	10 kΩ
Factores de escala	0,79, 3,94 o 7,87 mV/µm (20, 100 o 200 mV/mil)
Respuesta de frecuencia	1 Hz a 600 Hz (pico a pico)
Precisión de la medición	Típica: ±0,33% del fondo de escala
Salidas amortiguadas	4 conectores coaxiales (panel frontal)
Temperatura de funcionamiento	-40°C a +85°C (-40°F a +185°F)
Cumplimiento	API 618, API 670, SIL 2 Capaz

Ventajas de ingeniería

Seguimiento preciso de las bandas de fricción: El módulo calcula la posición del vástago en relación con el empaquetamiento de presión o el orificio del cilindro. Esto permite a los operadores predecir los intervalos de reemplazo de las bandas de fricción con precisión, cambiando el mantenimiento de reactivo a proactivo.
Aislamiento de señal mejorado: Las salidas de transductor amortiguadas en el panel frontal permiten a los técnicos conectar equipos de diagnóstico portátiles sin interrumpir el bucle de protección principal ni comprometer la integridad de la señal.
Diseño industrial reforzado: Diseñado para los entornos hostiles de refinerías de petróleo y plantas de procesamiento de gas, el módulo funciona de manera confiable hasta +85°C. Resiste las interferencias electromagnéticas (EMI) que se encuentran comúnmente en los compresores impulsados por motores a gran escala.
Protección estandarizada: El cumplimiento total de API 670 garantiza que este módulo cumple con los más altos estándares globales para la protección de maquinaria, proporcionando una integración perfecta en los sistemas instrumentados de seguridad (SIS) existentes de la planta.

Preguntas frecuentes

¿En qué se diferencia el 3500/72M del monitor de vibración 3500/42M?

Mientras que ambos módulos residen en el bastidor 3500, el 3500/72M utiliza algoritmos específicos para la caída del vástago y la posición del vástago. Se centra en los cambios de espacio de CC y la posición promedio de un vástago alternativo, mientras que el 42M se centra en la vibración radial dinámica y el desplazamiento del eje en maquinaria rotativa.

¿Puedo usar el 3500/72M-01-00 con bloques de terminación externos?

No. El sufijo "-01" designa terminaciones internas. Si su instalación requiere bloques de terminales externos (ETB), debe seleccionar la opción de módulo de E/S "-02".

¿Qué sondas de proximidad se recomiendan para las mediciones de caída del vástago?

El módulo se interconecta con mayor frecuencia con sondas de proximidad 3300 XL de 8 mm. Asegúrese de que el factor de escala programado en el software de configuración del bastidor 3500 coincida con la sensibilidad de la sonda y el cable de extensión (típicamente 200 mV/mil).

¿Este módulo es de conexión en caliente?

Sí, los módulos Bently Nevada 3500 admiten la conexión en caliente dentro de un bastidor alimentado; sin embargo, debe asegurarse de que la extracción del módulo no active un disparo inesperado de la maquinaria si la lógica del bastidor maneja la protección activa.
