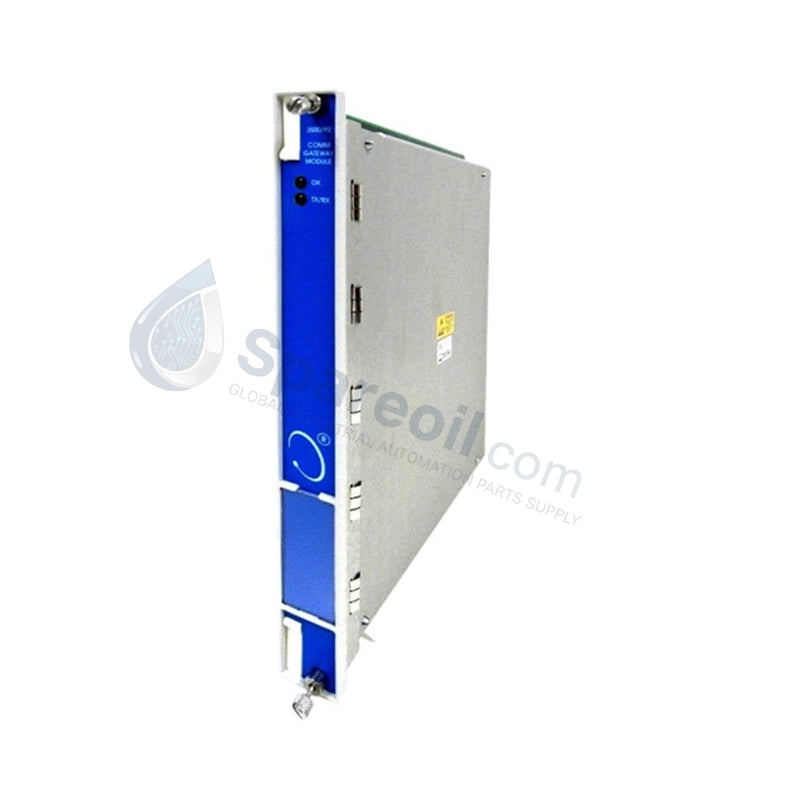

Bently Nevada 3500/92 3500/92-04-01-00 Puerta de enlace Modbus TCP/IP

El Bently Nevada 3500/92-04-01-00, también catalogado como 3500/92 Modbus TCP/IP Gateway, opera como un componente de hardware dedicado para la conversión de comunicación serie/Ethernet y la agregación de telemetría de rack dentro de las plataformas del sistema de protección de maquinaria Bently Nevada 3500. Instalado en la ranura de comunicación del backplane, este módulo recopila variables de salud de la maquinaria en tiempo real, listas de alarmas y valores de canal a través del bus interno. Traduce estos parámetros a los protocolos Modbus RTU, Modbus TCP/IP y Ethernet TCP/IP a través de su módulo de E/S Modbus Ethernet/RS485 integrado (opción 04) con arquitectura de memoria baja (opción 01), lo que permite la ejecución directa de la interfaz para arquitecturas DCS, PLC y SCADA.

Especificaciones de hardware

Parámetro Especificación
Modelo 3500/92 (3500/92-04-01-00)
Marca Bently Nevada
Origen EE. UU.
Peso 0,6 kg
Dimensiones 241 mm x 24,4 mm x 242 mm (placa principal)
Temperatura de funcionamiento -30 a +65 grados C
Consumo de energía 15,0 W típico
Tipo de módulo de E/S Opción 04 (módulo de E/S Modbus Ethernet/RS485)
Tipo de memoria Opción 01 (memoria baja)
Aprobación de agencia Opción 00 (ninguna)
Protocolos compatibles Modbus RTU, Modbus TCP/IP, OPC, Ethernet TCP/IP
Contenido de actualización de datos Estado del rack, listas de alarmas/eventos, mediciones de canal
Cumplimiento Cumple con los estándares de protección de maquinaria API 670
Temperatura de almacenamiento -40 a +85 grados C

Parámetros de validación de dinámica del rotor y tensión de holgura

La puerta de enlace Modbus 3500/92-04-01-00 extrae parámetros dinámicos de estado de los activos a través del bus interno del rack sin interferir con los relés de disparo primarios. Las mediciones de transductores de campo derivadas de sistemas de sonda de proximidad, que escalan a configuraciones estándar de 200 mV/mil o 7,87 V/mm, se asignan a registros Modbus configurables junto con el estado de validación de la tensión de holgura (objetivos de -10 VCC). Los sistemas de control de la planta sondean estos registros mapeados para rastrear la posición de la línea central del eje, la amplitud general de la vibración, la velocidad de rotación y las tendencias de la dinámica del rotor. La supresión de diafonía incorporada y el formato de protocolo determinista mantienen la estabilidad del registro en secuencias de sondeo concurrentes de Ethernet TCP/IP y RS485.

Preguntas frecuentes

P: ¿Cómo afecta la configuración de memoria baja (01) al sondeo de registros Modbus en el 3500/92-04-01-00?

R: La configuración de memoria baja de la opción 01 admite mapas de registros Modbus RTU y Modbus TCP/IP estándar para el sondeo de datos en estado estacionario, mientras que las variantes de memoria alta están designadas para arquitecturas OPC complejas con extensos registros de eventos.

P: ¿Pueden el puerto serie RS485 y el puerto Ethernet funcionar simultáneamente en la tarjeta de E/S de la opción 04?

R: Sí, el hardware de E/S Ethernet/RS485 de la opción 04 admite el procesamiento de protocolos concurrentes, lo que permite el sondeo simultáneo de Modbus RTU RS485 desde un panel local y la comunicación Modbus TCP/IP a través de Ethernet a una red DCS.

P: ¿Qué ranura de chasis física está designada para el módulo 3500/92-04-01-00?

R: El módulo de puerta de enlace principal se inserta en la ranura 15 (la ranura más a la derecha del chasis del rack 3500) para interactuar directamente con el backplane de comunicaciones de alta velocidad.

Pautas de instalación en campo

Al integrar el módulo Bently Nevada 3500/92-04-01-00 en un chasis de protección de maquinaria activo o nuevo, observe las siguientes pautas físicas:

  1. Desenergice la alimentación del rack del sistema o verifique los procedimientos de intercambio en caliente aprobados por el sitio antes de insertar la placa principal en la ranura 15 del chasis 3500.
  2. Alinee los bordes de la tarjeta del módulo con las pistas guía de la ranura superior e inferior, deslizando el conjunto hacia atrás hasta que los conectores del backplane encajen firmemente.
  3. Apriete los tornillos de retención cautivos superior e inferior a un par de 0,6 N m para asegurar la conexión a tierra mecánica al bastidor del rack.
  4. Monte el módulo de E/S Ethernet/RS485 de la opción 04 correspondiente directamente detrás de la ranura 15 en el panel trasero del rack y asegure su hardware de retención.
  5. Dirija las líneas Ethernet CAT5e/CAT6 blindadas y los cables RS485 de par trenzado a través de conductos de cableado dedicados, manteniendo las líneas de señal aisladas de las fuentes de CA de alto voltaje y las salidas de accionamiento VFD.
