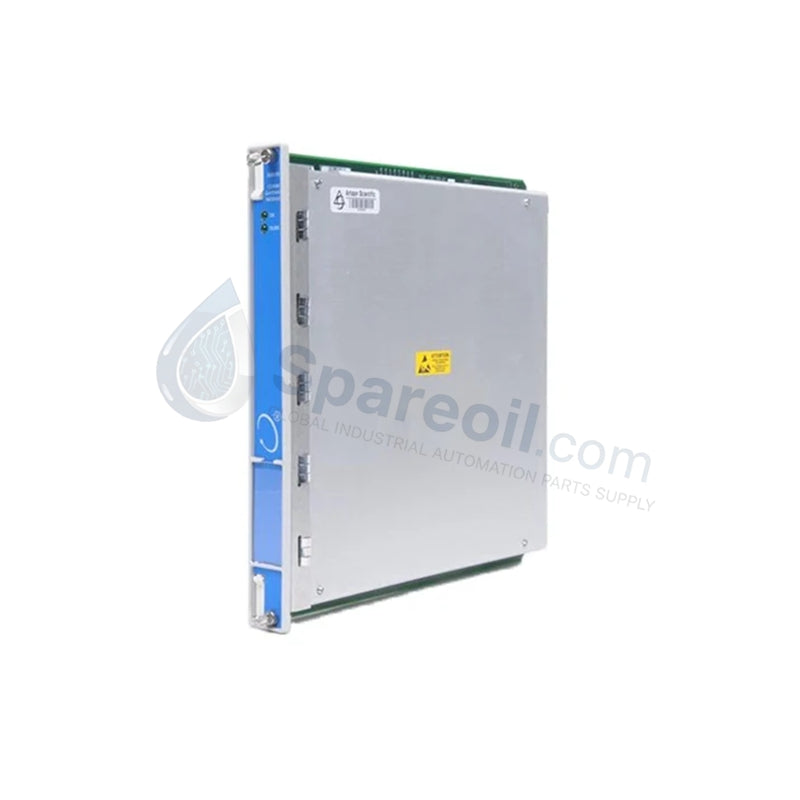

Módulo de interfaz de pantalla Bently Nevada 3500/93 135799-01

El Bently Nevada 3500/93 135799-01, también catalogado como el Módulo de interfaz de pantalla 3500/93, funciona como un componente de hardware dedicado para comunicaciones serie y agregación de datos dentro de las plataformas del sistema de protección de maquinaria Bently Nevada 3500. Instalado en la ranura de interfaz de pantalla dedicada del bastidor, esta unidad extrae telemetría a través del bus del panel trasero de todas las tarjetas de monitor, relé y Keyphasor. Convierte listas de estado internas, registros de alarma y variables de canal en protocolos estándar RS422 y Modbus para la transmisión ascendente a HMI locales, hosts DCS y arquitecturas SCADA.

Especificaciones de hardware

Parámetro Especificación
Modelo 3500/93 (135799-01)
Marca Bently Nevada
Origen EE. UU.
Peso 0.8 kg
Dimensiones 25 mm x 255 mm x 240 mm
Temperatura de funcionamiento -20 a +65 grados C
Consumo de energía 15.5 W máximo
Tipo de módulo Módulo de interfaz de pantalla (DIM)
Protocolos de comunicación RS422, Modbus, Bently Nevada propietario
Ranura de montaje Ranura 15 (ranura más a la derecha) para configuraciones de montaje frontal
Montaje externo Admite montaje EIA de 19 pulgadas, de panel e independiente
Contenido de actualización de datos Listas de eventos del sistema/alarma, datos de canal/monitor, datos de Keyphasor
Cumplimiento de API Cumple con los estándares de protección de maquinaria API 670
Temperatura de almacenamiento -40 a +85 grados C

Parámetros de validación de la tensión de entrehierro y la dinámica del rotor

El módulo 3500/93 135799-01 transfiere datos de vibración de alta frecuencia generados por los canales del transductor de proximidad sin interferir con los relés de protección primarios. Los valores de escala de la sonda de corriente de Foucault (como 200 mV/mil o 7.87 V/mm estándar) y los objetivos de validación de la tensión de entrehierro (-10 VCC nominales) se leen continuamente a través del bus del panel trasero y se asignan a las direcciones de registro Modbus. Este mecanismo permite que los sistemas de automatización de la planta rastreen la posición dinámica del eje, la estabilidad del entrehierro de la sonda y las métricas de la dinámica del rotor en tiempo real. La lógica de supresión de diafonía incorporada mantiene la estabilidad del registro serie al transferir parámetros de velocidad multicanal, empuje y vibración radial a través de capas físicas RS422.

Preguntas frecuentes

P: ¿Puede el módulo 3500/93 135799-01 emitir datos de vibración sin procesar a una red Modbus RTU?

R: Sí, el módulo traduce los valores de registro internos del panel trasero a registros Modbus estándar, lo que permite que los PLC o controladores DCS de terceros sondeen valores de vibración digital, tensiones de entrehierro y estados de alarma a través de enlaces serie RS422/RS485.

P: ¿El 3500/93 135799-01 requiere un módulo de E/S trasero correspondiente para el cableado serie?

R: Sí, el módulo principal del panel frontal debe emparejarse con un módulo de E/S de interfaz de pantalla trasero designado para proporcionar conectividad de terminal para las líneas de cable serie RS422 y Modbus.

P: ¿Qué ubicación de ranura física debe ocupar el 3500/93 en un bastidor 3500 estándar?

R: Para las configuraciones de bastidor de montaje frontal, el módulo principal debe instalarse específicamente en la ranura 15 (la ranura más a la derecha del chasis 3500) para interactuar correctamente con el bus de visualización del panel trasero.

Pautas de instalación en campo

Al instalar el módulo Bently Nevada 3500/93 135799-01 en un bastidor de protección de maquinaria, siga estos pasos técnicos:

  1. Desenergice la alimentación del bastidor del sistema o verifique que los protocolos de intercambio en caliente coincidan con las pautas de seguridad del sitio antes de insertar el módulo en la ranura 15.
  2. Alinee los bordes de la tarjeta con los rieles guía superior e inferior de la ranura, deslizando el módulo hacia atrás hasta que el conector de borde encaje completamente en el panel trasero.
  3. Apriete los tornillos cautivos superior e inferior del panel a un par de 0.6 N·m para asegurar la conexión a tierra mecánica al chasis del bastidor.
  4. Instale la tarjeta de E/S de pantalla trasera correspondiente directamente detrás de la ranura 15 y asegure sus tornillos de retención antes de conectar el cableado de comunicación serie.
  5. Termine el blindaje del cable de comunicación RS422 en la conexión a tierra del chasis designada para eliminar el ruido de alta frecuencia inducido por el equipo de campo circundante.
