VMIVME-7750-656000 Abaco Systems Ordenador Monoplaca

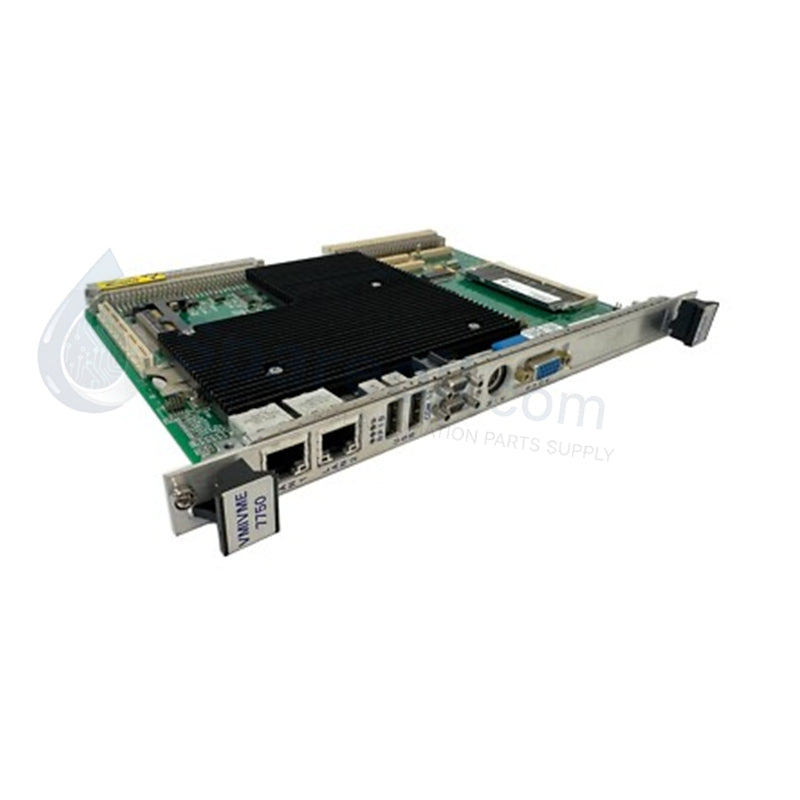

Abaco Systems VMIVME-7750 Ordenadores de placa única VMEbus de 6U

Abaco Systems VMIVME-7750 Ordenadores de placa única VMEbus de 6U

Disponibilidad: 10 Quedan en stock

Procesador VMEbus 6U Abaco Systems VMIVME-7750-656000 La Abaco Systems VMIVME-7750-656000, también catalogada como la computadora de placa única VMEbus 6U...

Código: VMIVME-7750

Manufacturer: GE Fanuc
Product No.: VMIVME-7750
Product Type: Computadoras de placa única
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Procesador VMEbus 6U Abaco Systems VMIVME-7750-656000

La Abaco Systems VMIVME-7750-656000, también catalogada como la computadora de placa única VMEbus 6U VMIVME-7750, funciona como un componente de hardware dedicado para la ejecución computacional en tiempo real y el procesamiento de datos de alta velocidad dentro de plataformas de control industrial y de defensa VME64. Impulsada por una arquitectura de procesador Intel Pentium III y utilizando un puente Tundra Universe II, esta placa de una sola ranura se interconecta directamente con el backplane para ejecutar operaciones maestro/esclavo VMEbus, enrutamiento de E/S de alta densidad y procesamiento de gráficos sin requerir tarjetas de expansión de CPU externas.

Especificaciones de hardware

Parámetro	Especificación
Modelo	VMIVME-7750-656000
Marca	Abaco Systems (GE Fanuc / VMIC)
Origen	EE. UU.
Peso	Peso de ensamblaje estándar de ranura única 6U
Dimensiones	Factor de forma VME 6U (ancho de ranura única)
Temperatura de funcionamiento	0 a +55 °C
Consumo de energía	Obtiene energía directamente de los rieles del backplane VME de +5 VCC, +12 VCC y -12 VCC
Procesador	Intel Pentium III
Memoria	Hasta 512 MB de SDRAM PC100/133 (integrada)
Interfaz VMEbus	Puente Tundra Universe II (compatible con modos maestro/esclavo VME64)
Gráficos	Controlador AGP SVGA integrado con 4 MB de RAM de video dedicada
Redes	1 puerto Fast Ethernet de 10/100 Mbps (panel frontal RJ45)
Almacenamiento	Zócalo CompactFlash Tipo II integrado, interfaz IDE mejorada
E/S estándar	2 seriales RS-232, 1 paralelo IEEE 1284, puertos USB 1.1, mouse/teclado PS/2

Velocidad de comunicación del bus del backplane y compatibilidad de firmware

La Abaco Systems VMIVME-7750-656000 se basa en el puente PCI a VMEbus Tundra Universe II para lograr una velocidad de comunicación determinista del bus del backplane en backplanes VME64. Los registros internos manejan las transferencias DMA y la asignación directa de memoria, minimizando la latencia al comunicarse con módulos de E/S secundarios, tarjetas de memoria reflectivas o controladores críticos para la seguridad. La estricta compatibilidad de flash de firmware garantiza una inicialización estable del sistema de bajo nivel (ejecución de BIOS) en sistemas operativos en tiempo real, incluidos VxWorks, QNX, Linux y Windows, manteniendo la sincronización de temporización durante los ciclos operativos continuos.

Preguntas frecuentes

P: ¿La placa admite el intercambio en caliente dentro de un chasis VME activo?

R: No, la arquitectura estándar de VMEbus requiere la eliminación completa de la energía del backplane (+5 VCC, +12 VCC, -12 VCC) antes de insertar o extraer la placa. Intentar colocar o quitar el módulo durante la operación activa del backplane conlleva el riesgo de daño eléctrico a los conectores DIN chapados en oro y al silicio de puente PCI a VME.

P: ¿Cómo se configura el arranque principal del sistema si no hay un disco duro externo conectado?

R: El arranque del sistema se basa en el zócalo CompactFlash Tipo II integrado o en el arranque en red a través del puerto Fast Ethernet de 10/100 Mbps. Los ingenieros del sistema configuran la secuencia de prioridad de arranque del BIOS utilizando un teclado PS/2 conectado y un monitor de pantalla SVGA durante el encendido posterior al ensamblaje.

Guías de instalación en campo

Inspeccione los conectores de borde de tarjeta del backplane VMEbus 6U y verifique que todas las conexiones PIN estén limpias y libres de residuos físicos antes de montar. Apague completamente el gabinete VME y desconecte los alimentadores principales entrantes para garantizar un voltaje cero en los rieles del backplane.

Deslice la placa suavemente en la ranura de destino a lo largo de las guías de la tarjeta del chasis hasta que las manijas de expulsión dobles enganchen los rieles superior e inferior. Aplique una presión firme y constante en ambas manijas simultáneamente para asentar los conectores DIN de forma segura en el backplane. Apriete los tornillos de retención del panel frontal superior e inferior con un destornillador de punta plana estándar para asegurar un contacto a tierra positivo con el marco del chasis y evitar el desalojo inducido por vibraciones. Conecte cables blindados de Categoría 5e para comunicaciones Ethernet, manteniendo el cableado de señal aislado de las líneas de CA de alto voltaje o las grandes cargas de motores inductivos dentro del gabinete.
