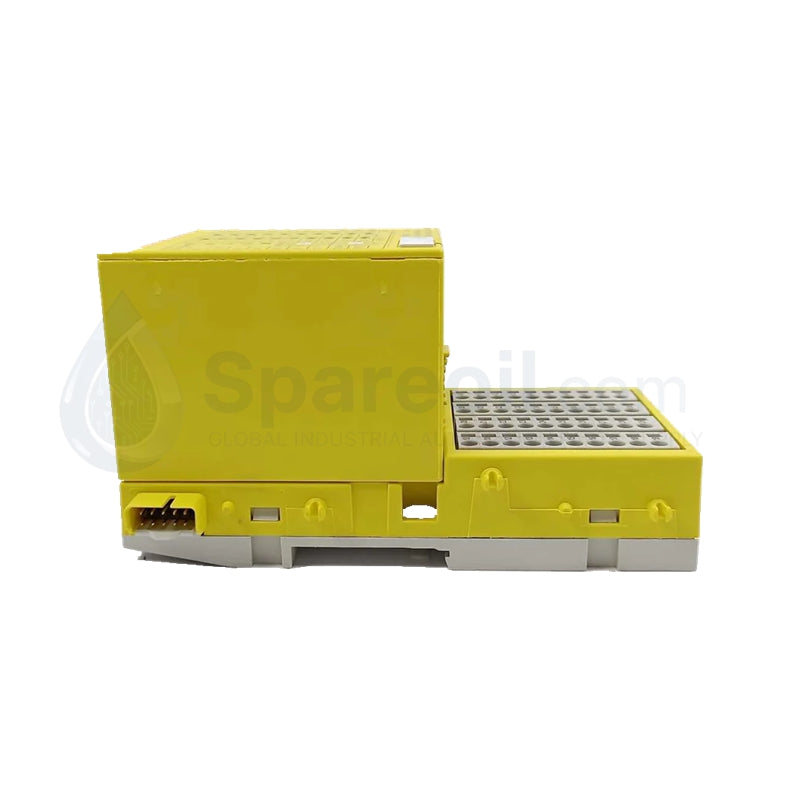

Módulo de E/S de seguridad ABB DX581-S

Configurado para funciones de seguridad de alta integridad en redes PLC AC500-S, el ABB DX581-S (1SAP284100R0001) funciona como un componente de hardware dedicado para la monitorización de señales digitales con clasificación SIL3 y la ejecución de salidas a prueba de fallos.

Especificaciones de hardware

Parámetro Especificación
Modelo DX581-S
Marca ABB
Origen Alemania
Peso ~0.3 kg
Dimensiones 76 x 67.5 x 62 mm
Temperatura de funcionamiento -25 °C a 60 °C
Consumo de energía 24 V CC (nominal)
Entradas de seguridad (SDI) 8 canales
Salidas de seguridad (SDO) 8 canales
Corriente de salida 0.5 A por canal

Seguridad funcional e integridad del bucle

El DX581-S utiliza una robusta arquitectura de diagnóstico interno para cumplir con los requisitos de seguridad SIL3 y PLe. El módulo ejecuta transiciones de estado a prueba de fallos monitorizando la integridad del bucle de entrada mediante cuatro salidas de pulsos dedicadas, que detectan la diafonía y los cortocircuitos a fuentes de tensión externas. El aislamiento galvánico entre las E/S relacionadas con la seguridad y la lógica del backplane garantiza que los fallos dentro del cableado de campo no se propaguen a la CPU de seguridad. La configuración de los canales SDI permite la evaluación de sensores de doble canal, lo cual es necesario para alcanzar los niveles más altos de reducción de riesgos para sistemas de parada de emergencia y cortinas de luz de seguridad.

Preguntas frecuentes

P: ¿Se puede utilizar el DX581-S en un entorno de E/S mixto con componentes no seguros?

R: Sí, el DX581-S está diseñado para funcionar dentro del ecosistema AC500-S, lo que le permite residir en el mismo bus que las E/S no seguras. Sin embargo, la arquitectura del sistema debe aplicar una estricta separación entre la lógica crítica para la seguridad y los procesos de control estándar para mantener el nivel de integridad de seguridad requerido.

P: ¿Cómo maneja el módulo los fallos de salida?

R: El módulo realiza una monitorización en tiempo real de la tensión y la corriente de salida. Al detectar una rotura de cable, un cortocircuito o un fallo de hardware interno, el módulo pasa las salidas afectadas a un estado desenergizado (a prueba de fallos) y comunica el diagnóstico de fallo a la CPU de seguridad.

Pautas de instalación en campo

  1. Montaje: Encaje el módulo en un carril DIN estándar. Asegúrese de que el módulo esté correctamente asentado y de que los conectores de bus laterales estén acoplados con los módulos de E/S adyacentes para mantener la continuidad del bus de seguridad.
  2. Estándares de cableado: Utilice cables blindados y codificados por colores para las señales de E/S de seguridad para evitar la diafonía. Conecte los blindajes al terminal de tierra de protección (PE) designado para mantener la inmunidad a EMI. Adhiera a estrictas distancias de separación de cables entre los circuitos de seguridad y el cableado de carga de alta potencia.
  3. Validación del bucle: Antes de la activación de la lógica de seguridad, verifique la impedancia del bucle de cada canal y realice una prueba de función utilizando las características de pulso de prueba del sistema para asegurarse de que no existan conexiones cruzadas entre las rutas SDI/SDO.
  4. Entorno: Verifique que el entorno de funcionamiento no exceda de -25 °C a 60 °C. Dado que el dispositivo tiene clasificación IP20, asegúrese de que el armario de control proporcione una protección adecuada contra la entrada de polvo y líquidos, ya que el rendimiento de seguridad puede verse comprometido por la contaminación ambiental.
