Módulo de E/S de relé de 4 canales Bently Nevada 3500/32 125720-01

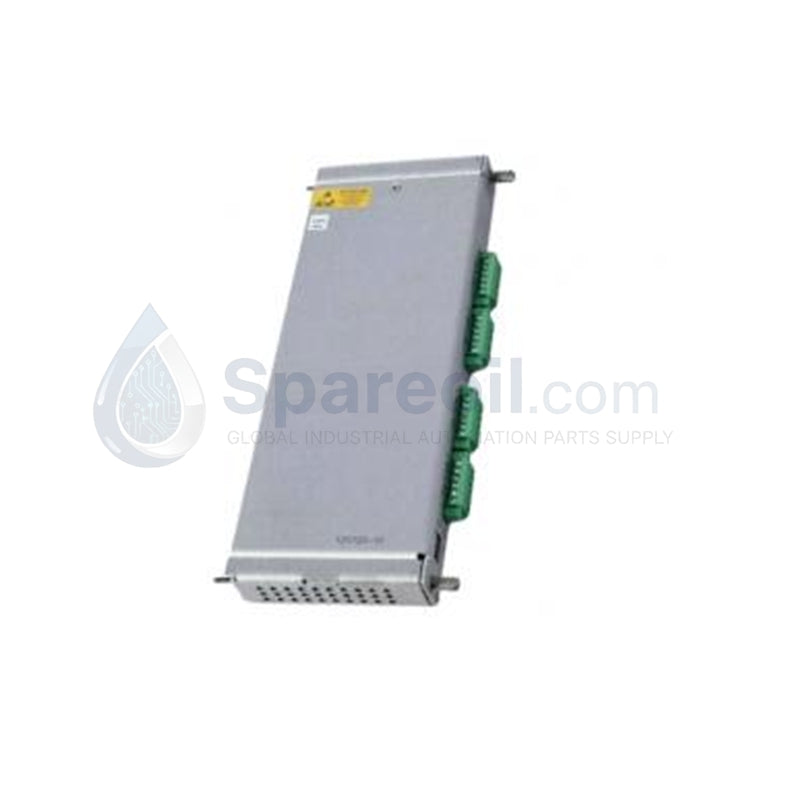

Bently Nevada 125720-01 Relé de protección de maquinaria 3500/32

Bently Nevada 125720-01 Relé de protección de maquinaria 3500/32

Disponibilidad: 10 Quedan en stock

Módulo de E/S de relé de 4 canales Bently Nevada 125720-01 3500/32 Configurado para la ejecución de lógica de alarma...

Código: 3500/32M 125720-01

Manufacturer: Bently Nevada
Product No.: 3500/32M 125720-01
Product Type: Relés de protección de maquinaria
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

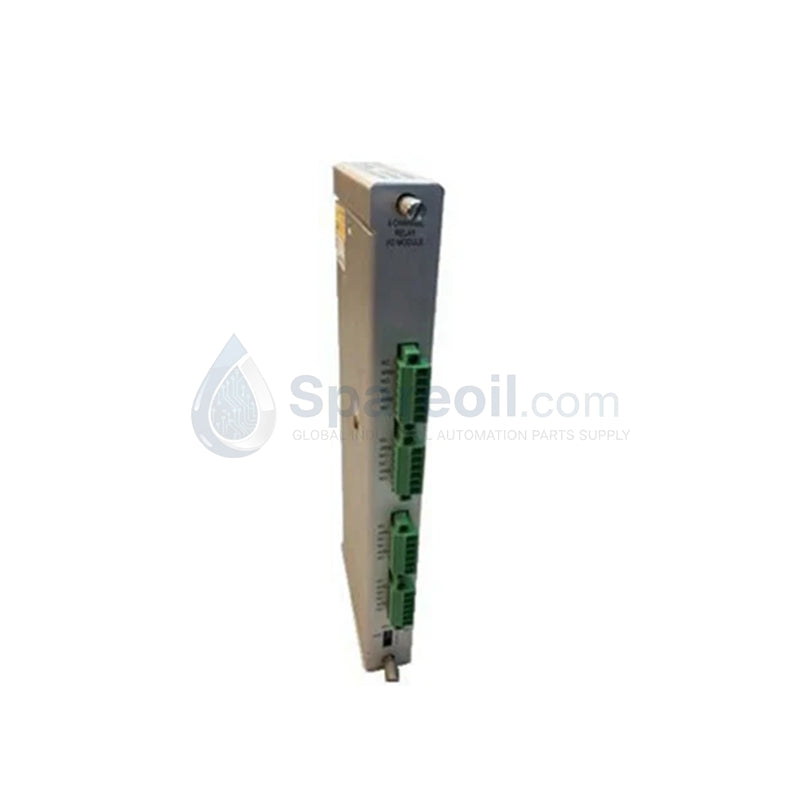

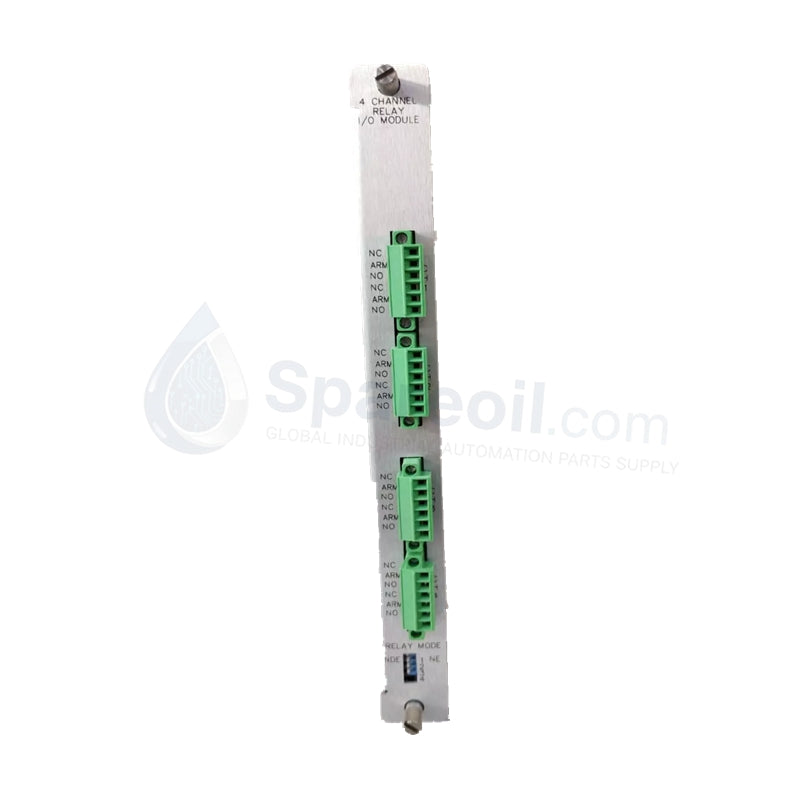

Módulo de E/S de relé de 4 canales Bently Nevada 125720-01 3500/32

Configurado para la ejecución de lógica de alarma y parada de maquinaria en los sistemas de protección de maquinaria de la serie 3500 de Bently Nevada, el Bently Nevada 125720-01 (Módulo de E/S de relé de 4 canales 3500/32) proporciona ejecución física/eléctrica directa. El componente de media altura asigna estados de alerta y peligro configurados por software desde monitores de bastidor adyacentes a cuatro salidas de contacto seco discretas e independientes. Estos contactos físicos de Formulario C dirigen los comandos de disparo de hardware directamente a los dispositivos de parada de emergencia o a las interfaces de control de la planta.

Especificaciones de hardware

Parámetro	Especificación
Modelo	125720-01
Marca	Bently Nevada
Origen	EE. UU.
Peso	0,4 kg
Dimensiones	241 mm x 24,4 mm x 99,1 mm
Temperatura de funcionamiento	-30 a +65 grados C
Consumo de energía	5,8 vatios (máximo)
Tipo de módulo	Módulo de E/S de relé de 4 canales (media altura)
Número de canales	4 relés independientes
Tipo de relé	Unipolar, de doble tiro (SPDT) / Formulario C
Valores nominales de contacto (resistivo)	5 A a 24 VCC / 120 VCA
Tensión de conmutación máxima	125 VCC / 250 VCA
Humedad	95% sin condensación

Características de monitoreo de maquinaria y TSI

El módulo proporciona rutas de ejecución discretas vinculadas directamente a los parámetros de evaluación de la dinámica del rotor del plano posterior. Cuando los monitores dinámicos señalan violaciones basadas en configuraciones de escala de sondas de corriente de Foucault definidas, la lógica del relé procesa el comando en perfiles de milisegundos. La arquitectura del circuito interno aplica supresión continua de diafonía a lo largo de las trazas del plano posterior para proteger contra la activación accidental del relé causada por picos transitorios. Esto permite a los operadores configurar parámetros lógicos de votación seguros (como configuraciones 2oo4) en relación con errores de validación de voltaje de espacio en tiempo real o mediciones de velocidad en la red.

Preguntas frecuentes

P: ¿Cómo se determina el estado físico de los relés para configuraciones a prueba de fallos?

R: Los técnicos utilizan el software de configuración de bastidor 3500 para programar cada canal de forma independiente a un estado normalmente energizado o normalmente desenergizado, en consonancia con la filosofía de protección de planta específica.

P: ¿Puede este módulo residir en las ranuras frontales del chasis 3500 junto con los módulos de monitoreo?

R: No, el 125720-01 es un componente de hardware de E/S diseñado específicamente para instalarse en las ranuras de E/S traseras ubicadas en la parte posterior del bastidor de protección de maquinaria 3500.

Guías de instalación en campo

Retención del chasis: Deslice el módulo de E/S en la ranura trasera designada del chasis 3500 hasta que el conector trasero se asiente en el plano posterior. Apriete ambos tornillos de mariposa para asegurar la unión estructural y la continuidad de la toma de tierra.
Enrutamiento del terminal de blindaje: Dirija todo el cableado de control discreto lejos de las rutas de transmisión de energía activas. Termine el blindaje general del cable de campo en la orejeta de tierra del bastidor designada, manteniendo el blindaje del lado de la máquina sin conexión a tierra para evitar bucles de tierra.
Supresión de carga inductiva: Cuando se manejan dispositivos de campo inductivos, como solenoides o contactores de interposición grandes, conecte circuitos de supresión de diodos o RC externos a través de la carga para proteger los contactos del relé de los arcos eléctricos.
