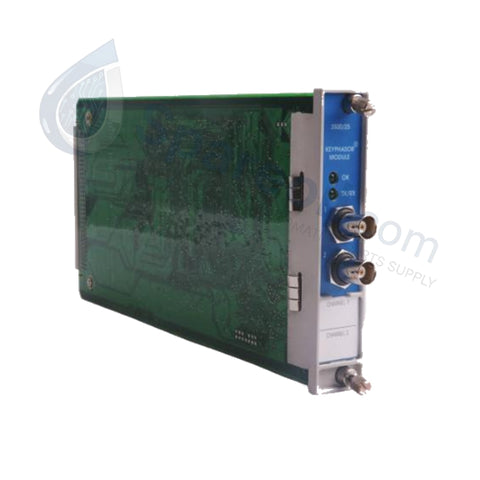

Bently Nevada 125792-01 Módulo Keyphasor 3500/25

Bently Nevada 125792-01 Módulo Keyphasor 3500/25

Disponibilidad: 10 Quedan en stock

Configurado para mediciones de fase de temporización de alta precisión en los sistemas de protección de maquinaria Bently Nevada serie...

Código: 3500/25 125792-01

Manufacturer: Bently Nevada
Product No.: 3500/25 125792-01
Product Type: Módulos Keyphasor
Payment:T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurado para mediciones de fase de temporización de alta precisión en los sistemas de protección de maquinaria Bently Nevada serie 3500, el Bently Nevada 125792-01 (Módulo Keyphasor 3500/25) proporciona una ejecución física/eléctrica directa. El módulo de media altura acondiciona los pulsos en bruto de una vez por vuelta o de eventos múltiples de las sondas de proximidad o captadores magnéticos, convirtiendo las rotaciones físicas del eje en pulsos de temporización digitales y métricas de RPM. Esta capa de acondicionamiento de datos brutos envía parámetros precisos de ángulo de fase y velocidad directamente a través del backplane interno a los módulos de monitoreo de vibración para un seguimiento vectorial síncrono.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	125792-01
Marca	Bently Nevada
Origen	EE. UU.
Peso	0,34 kg
Dimensiones	119,9 mm x 24,4 mm x 256,5 mm
Temperatura de funcionamiento	-40 a +85 °C
Consumo de energía	3,2 vatios (típico)
Tipo de módulo	Módulo Keyphasor mejorado (media altura)
Compatibilidad de entrada	Sondas de proximidad (Proximitors) o captadores magnéticos
Precisión de velocidad	+/-0,05 % del fondo de escala
Resolución de señal	0,1 RPM
Tasa de muestreo	1000 Hz
Salida analógica	4-20 mA (proporcional a la velocidad)
Densidad de canales	2 canales Keyphasor independientes

Características de Monitoreo de Maquinaria y TSI

El módulo proporciona gestión estructural para el escalado de sondas de corriente de Foucault al traducir las discontinuidades físicas del eje (como muescas o chaveteros) en indicadores de tiempo uniformes. Los técnicos de campo deben completar la validación del voltaje de separación para garantizar que los objetivos del transductor de proximidad mantengan niveles de polarización de CC estables dentro del rango operativo nominal de -10 VCC. La unidad dirige las mediciones continuas de velocidad directamente a través del bus interno del rack, lo que permite una supresión rápida de la diafonía y el cálculo en tiempo real de parámetros complejos de dinámica del rotor, incluidos gráficos de la línea central del eje, tendencias polares y vectores filtrados.

Preguntas Frecuentes

P: ¿Cómo afecta el factor de forma de media altura al montaje del chasis y a las restricciones de diseño de las ranuras?

R: El diseño de media altura ocupa una media ranura inferior o superior dentro del chasis 3500. Requiere una guía de onda de media altura y un módulo de E/S de media altura a juego colocado directamente detrás para garantizar una alineación adecuada del plano posterior.

P: ¿Cuál es la precisión de seguimiento calibrada para las aplicaciones de monitoreo de velocidad en bruto?

R: El módulo ejecuta cálculos de monitoreo de velocidad con un perfil de precisión de estado estacionario de +/-0.05% del fondo de escala seleccionado, resolviendo variaciones de velocidad de hasta 0.1 RPM a una tasa de bucle de muestreo interno de 1000 Hz.

Pautas de Instalación en Campo

Verificación de la separación del transductor: Mida el voltaje de separación de CC de la sonda de proximidad conectada usando un multímetro digital antes de la puesta en marcha del sistema. Ajuste la profundidad de la sonda para asegurar una base objetivo de -10 VCC sobre la superficie cilíndrica uniforme del eje.
Gestión de la continuidad del blindaje: Dirija los cables de extensión del transductor en conductos dedicados y aislados. Termine los blindajes trenzados exteriores limpiamente en el punto de tierra del bloque de terminales 3500 solamente, evitando bucles de blindaje estructurales en la carcasa de la máquina.
Ajuste de la holgura del captador magnético: Cuando utilice sensores captadores magnéticos, ajuste la holgura física entre la cara del sensor y el diente del engranaje según la especificación exacta del fabricante para evitar el recorte de la señal o la pérdida de pulsos a bajas velocidades de arranque.
