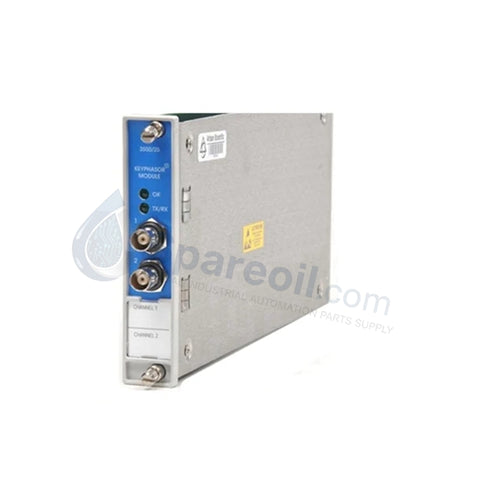

Configurado para [Tarea Técnica Específica] en [Nombre del Sistema/Red], el Bently Nevada 149369-01 (Módulo Keyphasor Mejorado 3500/25) proporciona ejecución física/eléctrica directa. El módulo de media altura acondiciona pulsos crudos multievento de sondas de proximidad o captadores magnéticos, convirtiendo las rotaciones físicas del eje en pulsos de sincronización digitales y métricas de RPM. Esta capa de acondicionamiento de datos brutos alimenta parámetros precisos de ángulo de fase y velocidad directamente a través del backplane interno a los módulos de monitoreo de vibración para el seguimiento vectorial sincrónico.

Especificaciones de Hardware

Parámetro Especificación
Modelo 149369-01
Marca Bently Nevada
Origen EE. UU.
Peso 0.91 kg
Dimensiones 241 mm x 24.4 mm x 163 mm
Temperatura de Funcionamiento -30 a +65 grados C
Consumo de Energía 7.7 Watts (Máximo)
Tipo de Módulo Módulo Keyphasor Mejorado (Media altura)
Configuración de Canal Entrada de doble canal
Tipo de Señal de Entrada Sondas de proximidad o captadores magnéticos
Impedancia de Entrada 10 kOhm
Rango de Frecuencia 0.017 Hz a 100 kHz (1 RPM a 6,000,000 RPM)
Precisión de Fase +/-1 grado
Salida con Búfer 0 a 20 V CC (impedancia de salida de 150 Ohm)
Tensión de Suministro -24 V CC (a través del backplane del rack)

Monitoreo de Maquinaria y Características TSI

El módulo proporciona gestión estructural para el escalado de sondas de corriente de Foucault al traducir discontinuidades físicas del eje (como muescas o chaveteros) en indicadores de tiempo uniformes. Los técnicos de campo deben completar la validación de la tensión de entrehierro para asegurar que los objetivos del transductor de proximidad mantengan niveles estables de polarización de CC dentro del rango operativo nominal de -10 VCC. La unidad dirige mediciones continuas de velocidad directamente a través del bus interno del rack, lo que permite una rápida supresión de la diafonía y el cálculo en tiempo real de parámetros complejos de la dinámica del rotor, incluidos gráficos de la línea central del eje, tendencias polares y vectores filtrados.

Preguntas Frecuentes

P: ¿Cómo afecta el factor de forma de media altura al montaje en el chasis y a las restricciones de diseño de ranuras?

R: El diseño de media altura ocupa una ranura inferior o superior en el chasis 3500. Requiere una guía de onda de media altura y un módulo de E/S de media altura a juego, colocado directamente detrás de él para garantizar la correcta alineación del backplane.

P: ¿Cuál es la precisión de seguimiento calibrada para aplicaciones de monitoreo de velocidad bruta?

R: El módulo ejecuta cálculos de monitoreo de velocidad con un perfil de precisión de estado estable de +/-0.05% de la escala completa seleccionada, resolviendo variaciones de velocidad de hasta 0.1 RPM a una tasa de bucle de muestreo interno de 1000 Hz.

Pautas de Instalación en Campo

  • Verificación de la Holgura del Transductor: Mida la tensión de holgura de CC de la sonda de proximidad conectada utilizando un multímetro digital antes del inicio del sistema. Ajuste la profundidad de la sonda para asegurar una base de objetivo de -10 VCC sobre la superficie cilíndrica uniforme del eje.
  • Gestión de la Continuidad del Apantallamiento: Tienda los cables de extensión del transductor en conductos dedicados y aislados. Termine las pantallas trenzadas exteriores limpiamente en el punto de tierra del bloque de terminales 3500 únicamente, evitando bucles de pantalla estructurales en la carcasa de la máquina.
  • Ajuste del Entrehierro de la Captación Magnética: Cuando utilice sensores de captación magnética, ajuste el entrehierro físico entre la cara del sensor y el diente del engranaje según la especificación exacta del fabricante para evitar el recorte de la señal o la pérdida de pulsos a bajas velocidades de arranque.
