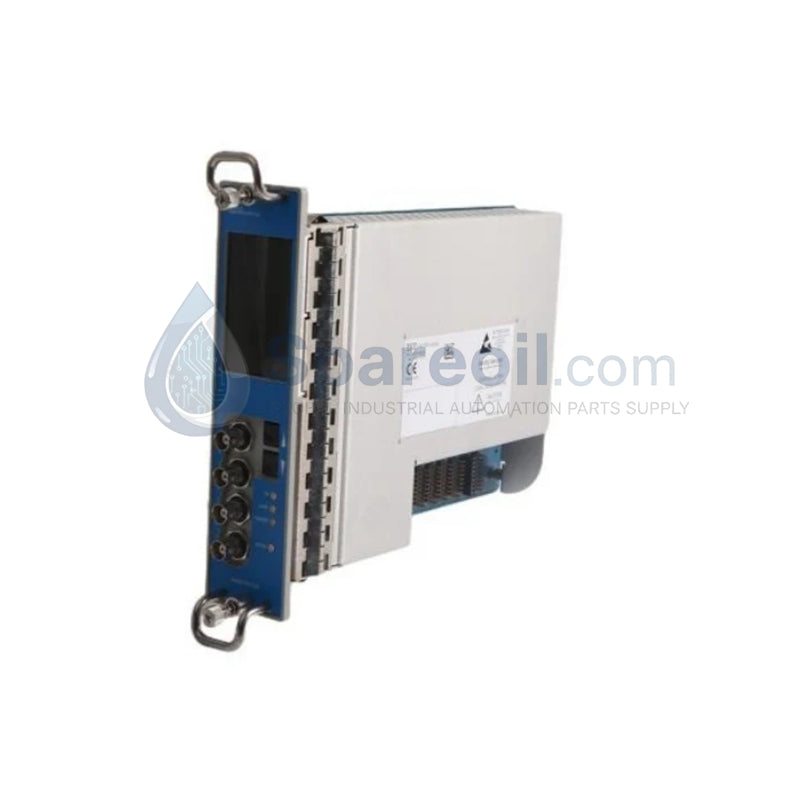

Monitor de 4 canales Bently Nevada 285691-01 3500/42E Encore

Configurado para la protección de maquinaria de alta velocidad y la adquisición de señales dinámicas en los sistemas de rack Bently Nevada 3500 Series, el Bently Nevada 285691-01 (Monitor de 4 canales 3500/42E) proporciona una ejecución física/eléctrica directa. El módulo acondiciona las entradas continuas de los sensores Proximitor y los transductores sísmicos a través de cuatro canales independientes, procesando la vibración radial, la posición de empuje y los datos de expansión diferencial para ejecutar la lógica de disparo programable de alerta y peligro sin depender de controladores de sistema externos.

Especificaciones de hardware

Parámetro Especificación
Modelo 3500/42E
Número de pieza 285691-01
Marca Bently Nevada
Origen EE. UU.
Peso 1.27 kg
Dimensiones 228 x 50 x 289 mm
Temperatura de funcionamiento -30 °C a +65 °C
Consumo de energía Consumo de energía estándar del backplane 3500
Número de canales 4 canales independientes
Modos de medición Vibración radial, posición de empuje, expansión diferencial, eje absoluto, excentricidad, aceleración, velocidad
Aceptación de señal de entrada Sondas de proximidad Proximitor, sensores sísmicos (velocidad/acelerómetros)
Respuesta de frecuencia 0.1 Hz a 10 kHz
Precisión Dentro de +/-1% del rango de escala completa
Salidas de señal Salidas amortiguadas coaxiales del panel frontal, bucles de 4-20 mA, contactos de relé
Certificaciones CE, CSA, ATEX

Escalado de sonda de proximidad e integración de dinámica de rotor

El módulo procesa la salida de voltaje sin procesar de los sistemas de sonda de corrientes de Foucault ejecutando una validación precisa del voltaje de espacio contra los objetivos estándar de -10 VCC. Este paso de validación verifica la correcta orientación física de la sonda con respecto al muñón del eje antes de procesar las formas de onda dinámicas. Los circuitos de acondicionamiento de canales aplican filtrado digital y verificación del factor de escala para eliminar los problemas de supresión de diafonía entre sensores adyacentes en configuraciones de rack de alta densidad. Al emitir señales sin procesar y sin acondicionar a través de conectores coaxiales amortiguados del panel frontal, el monitor permite a los instrumentos de diagnóstico capturar las características de movimiento orbital y dinámica del rotor sin perturbar los bucles activos de protección de la maquinaria.

Preguntas frecuentes

P: ¿Cómo maneja el módulo la verificación de la señal durante la deriva del voltaje del espacio del sensor?

R: El monitor rastrea continuamente el voltaje de polarización de CC en cada canal de entrada. Si un espacio de sonda se desplaza más allá de los límites predeterminados fuera del punto de funcionamiento objetivo de -10 VCC, el módulo marca una condición de No OK para evitar falsos disparos de alarma causados por transductores dañados o hardware de montaje suelto.

P: ¿Pueden las salidas coaxiales del panel frontal manejar cables largos a analizadores de diagnóstico remotos?

R: Los conectores coaxiales amortiguados del panel frontal proporcionan réplicas aisladas y protegidas contra cortocircuitos de las señales de entrada del sensor sin procesar. Los técnicos pueden conectar analizadores de vibración portátiles directamente sin cargar la ruta de la señal interna ni afectar las salidas de corriente de 4-20 mA.

P: ¿Qué determina el requisito de módulos de E/S de backplane específicos al instalar la tarjeta de monitor principal?

R: La tarjeta de monitor principal requiere un módulo de E/S trasero correspondiente (como variantes de bloque de terminación interno o externo) para enrutar el cableado del sensor de campo, los interbloqueos de relé y las salidas de grabador de 4-20 mA a través del backplane del chasis del rack.

Guías de instalación en campo

Inserte el módulo en su ranura designada dentro del chasis del rack 3500 hasta que los conectores del borde trasero encajen completamente en el backplane. Apriete los tornillos prisioneros superior e inferior del panel a mano para asegurar la placa frontal y conectar a tierra el chasis del módulo contra interferencias electromagnéticas. Confirme que el módulo de E/S correspondiente esté instalado en la ranura trasera directamente detrás de la tarjeta del monitor antes de conectar el cableado de campo.

Encamine los cables de los sensores de campo utilizando cables de par trenzado y blindado para evitar la captación de ruido eléctrico del cableado de motor cercano. Conecte el blindaje del cable al punto de tierra dedicado del rack en un solo extremo, manteniendo el aislamiento en la carcasa del transductor para evitar la corriente de bucle de tierra. Verifique los voltajes del espacio de la sonda con un multímetro digital antes de encender la configuración del canal para garantizar un funcionamiento estable dentro del rango lineal designado.
