330101-00-12-10-02-00 Sonda de proximidad Bently Nevada

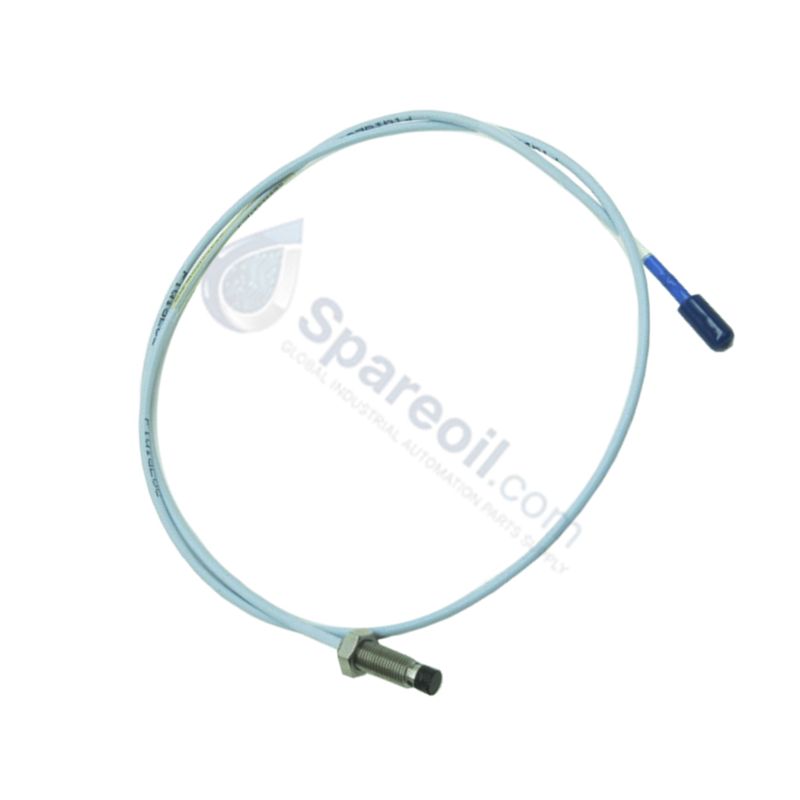

Sonda de proximidad Bently Nevada 330101-00-12-10-02-00 3300 XL de 8 mm

Sonda de proximidad Bently Nevada 330101-00-12-10-02-00 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

Configurada para la detección de vibraciones de precisión en redes de monitoreo mecánico, la sonda Bently Nevada 330101-00-12-10-02-00 (Sonda de...

Código: 330101-00-12-10-02-00

Manufacturer: Bently Nevada
Product No.: 330101-00-12-10-02-00
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurada para la detección de vibraciones de precisión en redes de monitoreo mecánico, la sonda Bently Nevada 330101-00-12-10-02-00 (Sonda de proximidad 330101) proporciona una traducción eléctrica directa del desplazamiento del eje para la integración con plataformas de protección de máquinas.

Desglose de Sufijos y Matriz de Modelos

Sufijo	Descripción
330101	Modelo base: Sonda de proximidad 3300 XL de 8 mm
00	Longitud sin rosca: 0.0 pulg.
12	Longitud total de la carcasa: 1.2 pulg.
10	Longitud total: 1.0 m (3.3 pies)
02	Conector: Conector coaxial miniatura ClickLoc, cable estándar
00	Aprobación de agencia: No requerida

Especificaciones del hardware

Parámetro	Especificación
Modelo	330101-00-12-10-02-00
Marca	Bently Nevada
Origen	EE. UU.
Peso	0.323 kg
Dimensiones	1.2 pulg. de longitud de la carcasa, 1.0 m de cable
Temperatura de funcionamiento	-51 °C a +177 °C
Consumo de energía	N/A (transductor pasivo)
Rosca de montaje	3/8-24 UNF

Escala de sonda de corrientes de Foucault y dinámica de rotores

La sonda 330101 utiliza la detección por corrientes de Foucault para generar una señal de desplazamiento proporcional a la distancia entre la punta de la sonda y el objetivo metálico. La precisión en el monitoreo de la dinámica del rotor requiere que el sistema se adhiera a una escala de sonda de corrientes de Foucault calibrada de 7.87 V/mm. Durante la fase de puesta en marcha mecánica, los técnicos deben realizar la validación del voltaje del entrehierro para garantizar que el transductor funcione a un objetivo de -10 VCC cuando la máquina está en estado estacionario.

Una alineación adecuada es obligatoria para mantener la linealidad de la señal; el funcionamiento fuera del rango de entrehierro previsto da como resultado una distorsión de la forma de onda y datos de vibración incorrectos. Para garantizar la integridad de la señal, se debe mantener la supresión de la diafonía asegurando que el cable de la sonda esté blindado y aislado de las trayectorias de CA de alto voltaje.

Preguntas frecuentes

P: ¿Es la longitud del cable de 1.0 m modificable en campo?

R: No. La calibración del sistema está ligada a la longitud total del cable, que incluye el conjunto de la sonda y el cable de extensión. La modificación de la longitud del cable altera la impedancia del bucle de señal, lo que impide el funcionamiento correcto con el sistema de monitoreo 3300 XL.

P: ¿Cuál es el propósito de la longitud de la carcasa de 1.2 pulgadas?

R: La longitud de la carcasa está dictada por los requisitos de montaje de la carcasa de la máquina. Proporciona la profundidad necesaria para que la sonda se posicione correctamente en relación con el objetivo, al tiempo que garantiza que la rosca de montaje permanezca segura dentro del puerto de la máquina.

Pautas de instalación en campo

Limpie todas las roscas antes de la instalación para asegurar una trayectoria eléctrica y mecánica confiable entre la caja de la sonda y el soporte de montaje de la máquina.
Apriete a mano la sonda hasta que la punta toque el objetivo, luego retroceda hasta la distancia de entrehierro requerida, confirmada por la salida de voltaje de CC en el terminal de monitoreo.
Bloquee la sonda en su lugar usando la contratuerca incluida para evitar la deriva o el aflojamiento mecánico causado por la vibración de la máquina.
Encamine el cable a través de un conducto metálico con conexión a tierra, manteniéndolo separado de las líneas eléctricas para evitar ruidos inducidos o diafonía dentro de la señal de vibración.
