Bently Nevada 3500/05-02-04-01-00-01 Chasis de sistema de 7 ranuras

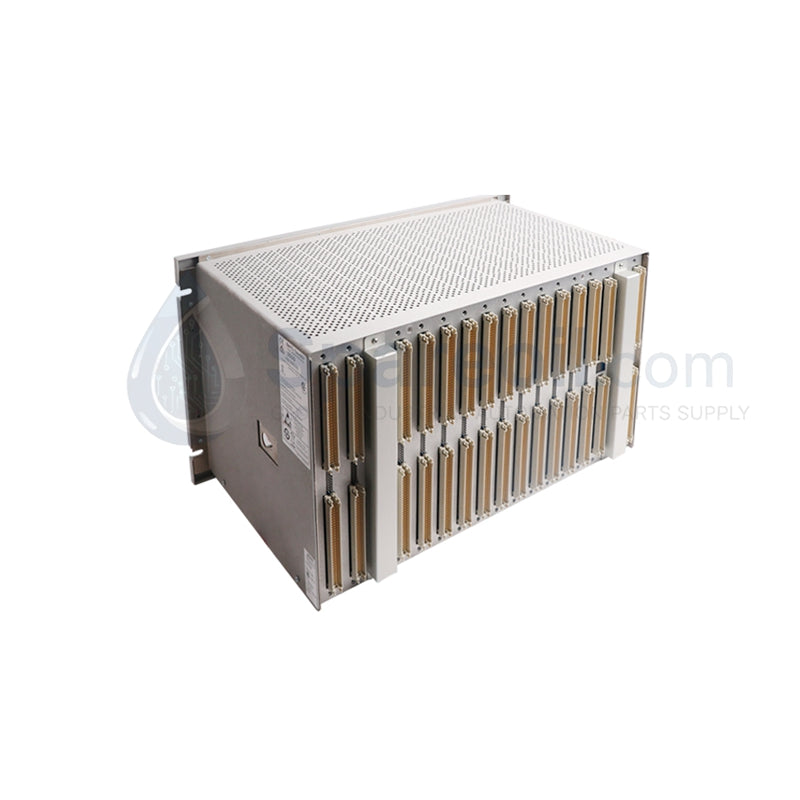

Bently Nevada 3500/05-02-04-01-00-01 Chasis de sistema de 7 ranuras

Disponibilidad: 10 Quedan en stock

Descripción general del producto El Bently Nevada 3500/05-02-04-01-00-01 sirve como marco estructural central y centro nervioso eléctrico para el sistema de protección...

Código: 3500/05-02-04-01-00-01

Manufacturer: Bently Nevada
Product No.: 3500/05-02-04-01-00-01
Product Type: Bastidor del sistema
Product Origin: USA
Payment:T/T, Western Union
Weight: 2500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Bently Nevada 3500/05-02-04-01-00-01 sirve como marco estructural central y centro nervioso eléctrico para el sistema de protección de maquinaria 3500. Este Mini-Rack de 12 pulgadas proporciona siete ranuras dedicadas para módulos, que albergan los monitores críticos, las fuentes de alimentación y las interfaces de datos transitorios (TDI) necesarios para la supervisión de maquinaria rotativa. Facilita el intercambio de datos de alta velocidad a través de la placa base mientras distribuye energía redundante para garantizar el funcionamiento continuo de los sensores de vibración, posición y temperatura.

Desglose del número de pieza

La configuración 3500/05-02-04-01-00-01 sigue una lógica de ingeniería específica:

02 (Tamaño del rack): Mini-rack de 12 pulgadas con 7 ranuras disponibles.
04 (Opciones de montaje): Montaje en panel (se instala internamente en un armario o superficie plana).
01 (Opción de aprobación de agencia): CSA-C-US (Estándares de seguridad norteamericanos).
00 (Reservado): Configuración estándar.
01 (Conformidad europea): Incluye la marca CE para la entrada al mercado europeo.

Especificaciones técnicas

Parámetro	Detalles de la especificación
Número de modelo	3500/05-02-04-01-00-01
Configuración del rack	Mini-rack de 12 pulgadas (7 ranuras para módulos)
Tipo de montaje	Montaje en panel
Material	Acero laminado en frío con revestimiento anticorrosión
Conectores de placa base	Chapados en oro para resistencia a la oxidación
Temperatura de funcionamiento	-30 °C a +65 °C (-22 °F a +149 °F)
Temperatura de almacenamiento	-40 °C a +85 °C (-40 °F a +185 °F)
Bus de comunicación	Bus digital de alta velocidad con trazas redundantes
Aprobaciones de agencia	CSA, CE
Estado	100% Original Nuevo

Ventajas de ingeniería

Tamaño optimizado: Esta variante de 12 pulgadas resuelve el problema del espacio limitado en el armario. Proporciona una solución de monitoreo con todas las funciones para trenes de maquinaria más pequeños sin el volumen innecesario de un rack estándar de 19 pulgadas.
Integridad de energía redundante: La placa base incorpora trazas de energía redundantes. Este diseño evita que una sola falla en la fuente de alimentación interrumpa el monitoreo de activos críticos, manteniendo el tiempo de actividad del sistema en entornos de misión crítica.
Conectividad superior: Los conectores de placa base chapados en oro eliminan el riesgo de oxidación en atmósferas industriales húmedas o corrosivas. Esto garantiza un contacto eléctrico estable y de baja impedancia en implementaciones a largo plazo.
Robusto rango térmico: El chasis de acero de grado industrial y los componentes de alta especificación soportan cambios extremos de temperatura (-30 °C a +65 °C), lo que lo hace adecuado para recintos de campo remotos o entornos de planta de alta temperatura.
Instalación simplificada: El diseño de montaje en panel permite el atornillado directo a las placas internas del armario. Esto elimina la necesidad de rieles de rack complejos y proporciona una solución de montaje altamente resistente a las vibraciones.

Preguntas frecuentes

1. ¿Puedo usar módulos de rack de 19 pulgadas en este Mini-Rack de 12 pulgadas?

Sí. El Mini-Rack 3500/05 utiliza las mismas dimensiones de ranura universales y arquitectura de placa base que el rack estándar de 19 pulgadas. Acepta todos los monitores e interfaces de la serie 3500 estándar; solo difiere el número total de ranuras disponibles (7 frente a 14).

2. ¿La opción de montaje en panel incluye una placa frontal?

La configuración de montaje en panel (Opción 04) está diseñada para la instalación interna en un armario donde el rack se conecta directamente a una placa de montaje. Para aplicaciones con exposición externa, se requeriría una opción de montaje diferente (montaje en rack).

3. ¿Esta unidad 3500/05-02-04-01-00-01 es original de Bently Nevada?

Garantizamos que esta unidad es 100% nueva y original de Bently Nevada. Llega en el embalaje original de fábrica con todos los números de serie y la documentación técnica relevantes intactos.

4. ¿Cómo maneja la placa base la comunicación con el sistema de control?

La placa base dirige todos los datos del monitor al TDI (Interfaz de datos transitorios) o RIM (Módulo de interfaz de rack), que luego transmite la información procesada de vibración y estado a su DCS o PLC a través de protocolos de comunicación Ethernet o serie.
