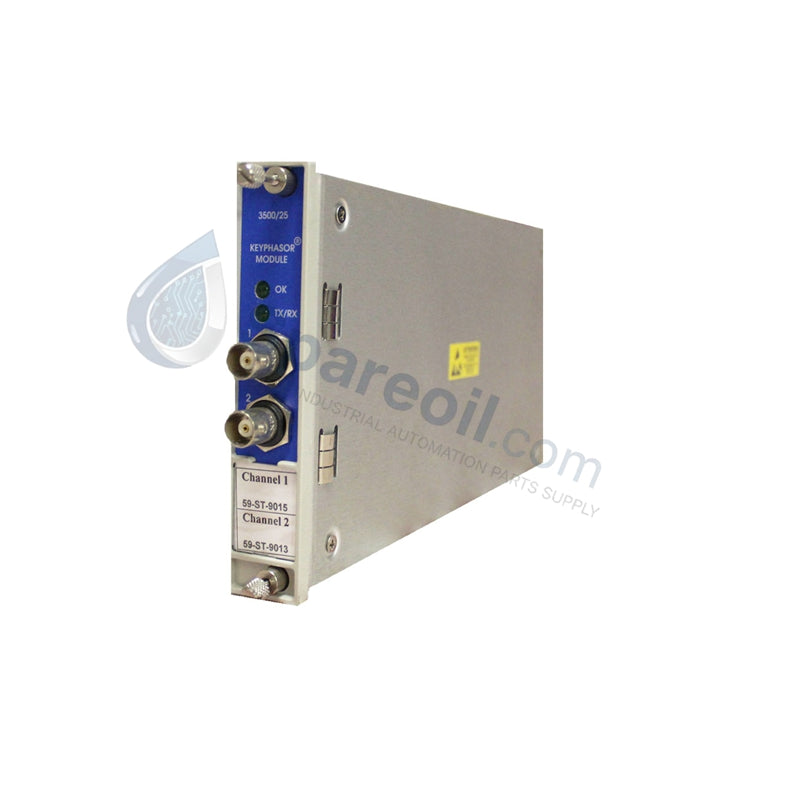

Módulo Keyphasor Bently Nevada 3500/25 149369-01 + 125800-01

El Bently Nevada 149369-01 + 125800-01, también catalogado como Módulo Keyphasor 3500/25, funciona como un componente de hardware dedicado para el acondicionamiento de referencia de fase y la distribución de pulsos de temporización dentro de las plataformas del Sistema de Protección de Maquinaria Bently Nevada 3500. Este conjunto de media altura y dos canales acepta entradas de voltaje en bruto de sondas de proximidad sin contacto o captadores magnéticos a través de bloques de terminación internos traseros en la tarjeta de E/S 125800-01. El módulo principal 149369-01 procesa estas señales del transductor en pulsos digitales compatibles con TTL, enrutando las referencias de temporización a través del backplane del rack para controlar el filtrado de vibraciones síncronas, el seguimiento del ángulo de fase 1X/2X y los módulos de cálculo vectorial.

Especificaciones de hardware

Dinámica del rotor y parámetros de validación de voltaje de espacio

El módulo 3500/25 149369-01 + 125800-01 proporciona referencias de temporización precisas necesarias para procesar los parámetros de dinámica del rotor y validar la salud del sensor. A medida que los chaveteros o muescas del eje pasan por las sondas de proximidad, la escala de la sonda de corriente de Foucault (como 200 mV/mil o 7,87 V/mm) determina los umbrales de voltaje pico, mientras que los técnicos verifican la instalación correcta de la sonda utilizando la validación de voltaje de espacio (objetivos de -10 VCC). La electrónica de acondicionamiento integra lógica de supresión de diafonía para preservar la temporización del flanco de pulso en rangos de alta frecuencia de hasta 100 kHz. Al suministrar pulsos de disparo sincronizados directamente a los monitores de vibración adyacentes, la tarjeta permite una medición precisa del desequilibrio del eje, los vectores de fase 1X y la orientación de la órbita en trenes de maquinaria de velocidad variable.

Preguntas frecuentes

P: ¿Cómo distribuye el módulo 3500/25 las señales Keyphasor a los racks de protección de maquinaria adyacentes?

R: El módulo de E/S 125800-01 incluye terminales de salida Keyphasor con búfer que permiten a los técnicos encadenar el pulso de temporización TTL principal a racks 3500 secundarios sin degradar la amplitud de la señal.

P: ¿Se pueden conectar simultáneamente captadores magnéticos y sondas de proximidad de corriente de Foucault a los canales duales?

R: Sí, cada canal de entrada procesa las señales en bruto de forma independiente, lo que permite la configuración de un transductor de proximidad de corriente de Foucault sin contacto o un captador magnético pasivo por canal a través del software del rack.

P: ¿Qué ventaja ofrece la opción de terminación interna 125800-01 durante la instalación en el gabinete?

R: La tarjeta de E/S 125800-01 integra bloques de terminales de tornillo directamente en el conjunto de la placa trasera, lo que permite el aterrizaje directo del cableado de campo sin necesidad de módulos de interfaz externos o bloques de terminales intermedios de riel DIN.

Pautas de instalación en campo

Al instalar y cablear el conjunto Keyphasor Bently Nevada 3500/25 149369-01 + 125800-01, observe los siguientes pasos de instalación física:

1. Inserte el módulo principal 149369-01 en la posición de ranura designada de media altura superior o inferior en el chasis del rack 3500 y apriete los dos tornillos de retención cautivos.
2. Alinee el módulo de E/S de terminación interna 125800-01 con la ubicación de ranura trasera correspondiente, asentando firmemente los conectores de borde del backplane antes de asegurar el hardware de montaje trasero.
3. Pele los conductores del cableado de campo y conecte los conductores de señal directamente a los tornillos del bloque de terminales 125800-01, aplicando un par de apriete de 0,5 a 0,6 N m.
4. Dirija el cableado de sonda apantallado de par trenzado a través de conductos de cables dedicados, manteniendo los conductores del transductor separados de los cables de CA de alto voltaje y el cableado de salida del variador VFD.
5. Termine los blindajes generales de los cables en el punto de conexión a tierra del chasis del rack para garantizar la integridad de la señal y evitar el acoplamiento de ruido electromagnético en los circuitos de disparo sensibles.
