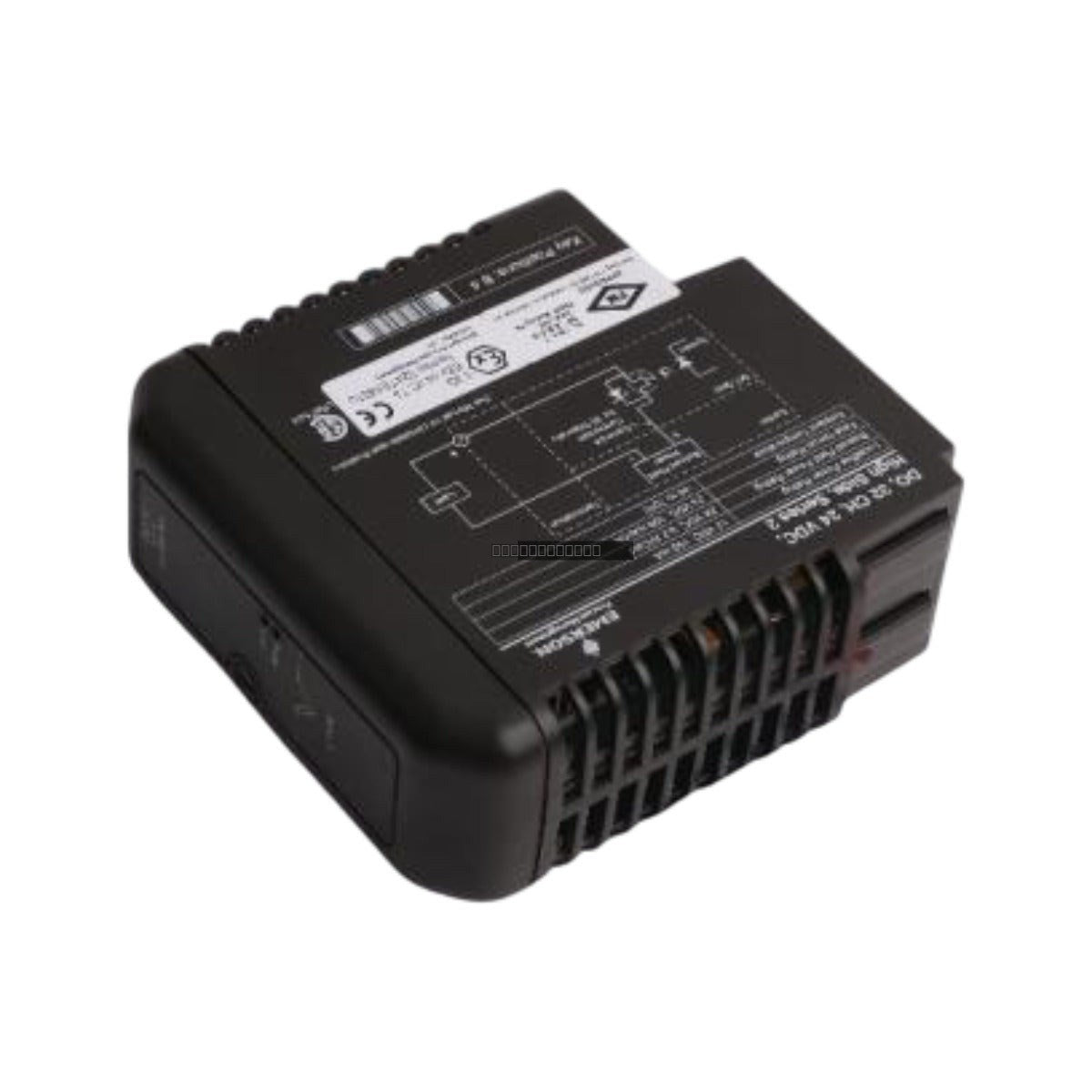

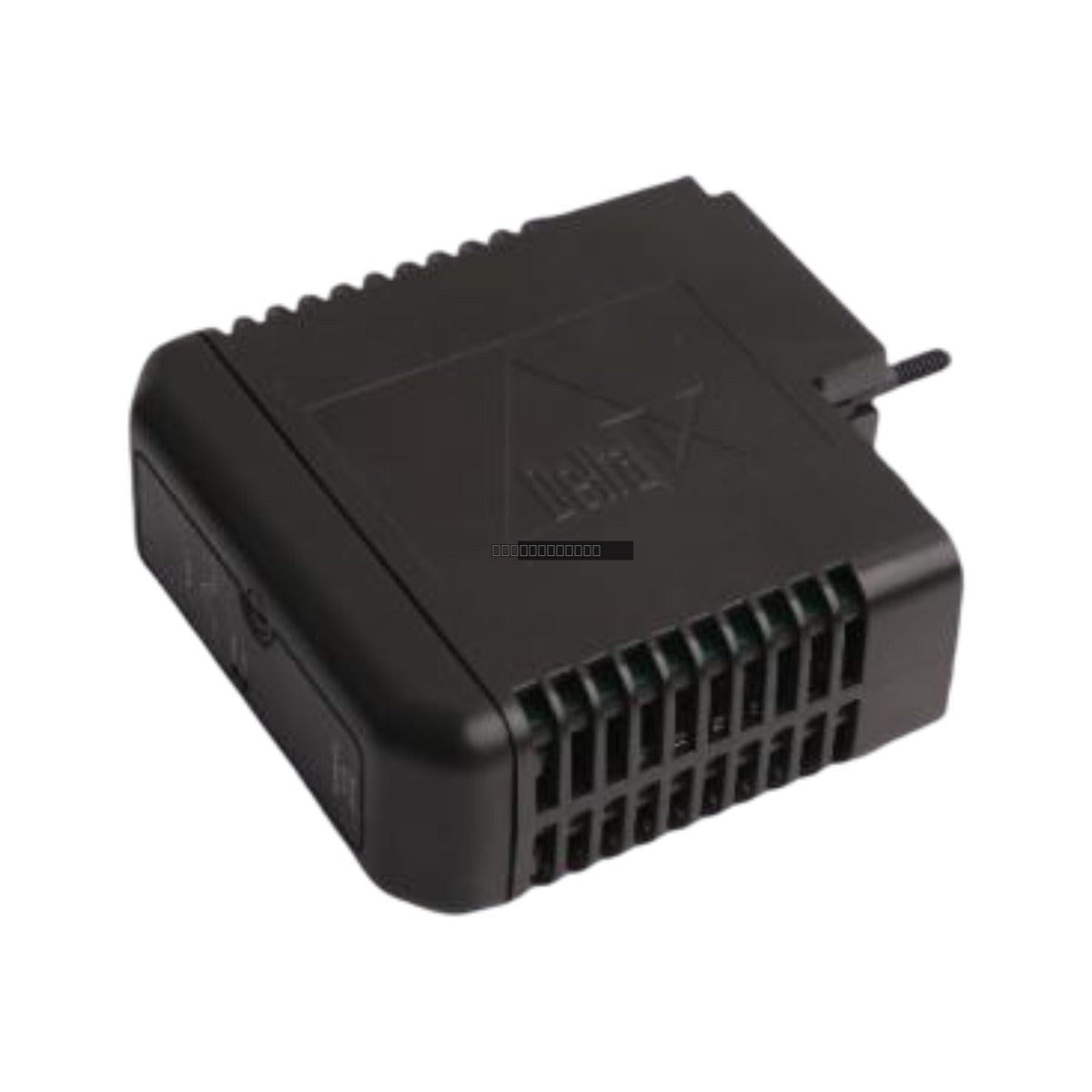

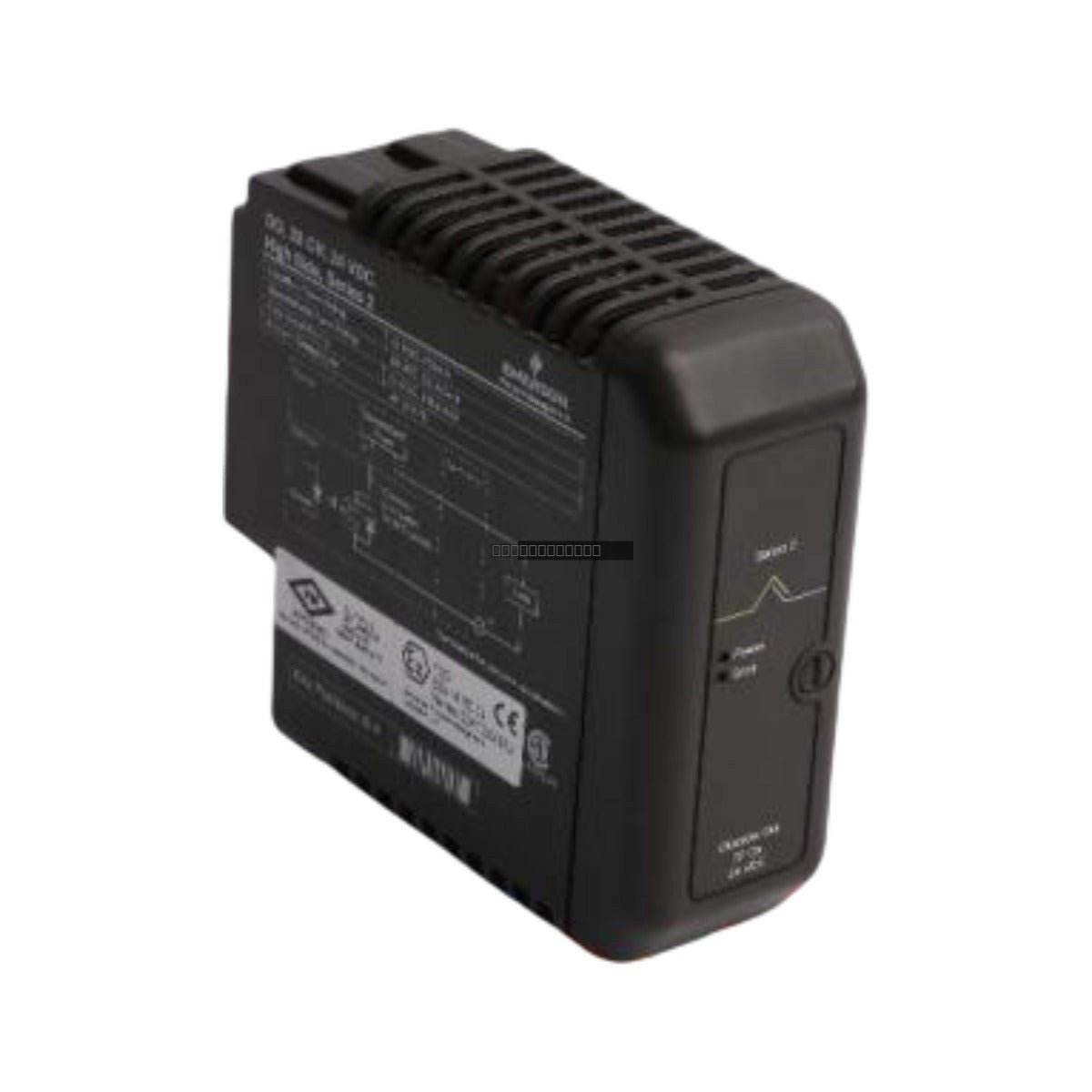

Módulo de salida discreta de 32 canales Emerson DeltaV KJ3204X1-BA1

Módulo de Salida Discreta de 32 Canales Emerson DeltaV KJ3204X1-BA1 12P3275X022

Disponibilidad: 3 Quedan en stock

El Emerson DeltaV KJ3204X1-BA1 (12P3275X022) es un módulo de salida discreta de alta densidad y 32 canales diseñado para la...

Código: KJ3204X1-BA1 12P3275X022

Manufacturer: Emerson
Product No.: KJ3204X1-BA1 12P3275X022
Product Type: Módulo de salida discreta
Product Origin: USA
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Emerson DeltaV KJ3204X1-BA1 (12P3275X022) es un módulo de salida discreta de alta densidad y 32 canales diseñado para la arquitectura de control de procesos escalable de la serie M. Este módulo facilita la conmutación de lado alto a 24 VDC, proporcionando una interfaz fiable para controlar activos montados en campo, como solenoides, relés e indicadores de estado dentro de entornos de proceso complejos.

Características

Control de alta densidad: Admite 32 canales de salida independientes, optimizando el espacio del armario en instalaciones a gran escala.
Conmutación de lado alto: Diseñado para un funcionamiento robusto de salida de lado alto de 24 VCC.
Capacidad de intercambio en caliente: Permite el reemplazo del módulo durante el funcionamiento del sistema para minimizar el tiempo de inactividad en ubicaciones no peligrosas.
Codificación mecánica: La codificación de posición B4 integrada en el bloque de terminales evita la inserción accidental en ranuras incompatibles, protegiendo el circuito interno.
Resistencia ambiental: Clasificado para operar en temperaturas extremas que van desde -40 a +70 grados C y cumple con los estándares ISA-S71.04-1985 Clase G3 para contaminantes transportados por el aire.

Aplicaciones

Este módulo se utiliza ampliamente en sectores industriales de misión crítica, incluida la refinación de petróleo y gas, la fabricación de productos químicos y la generación de energía. Su certificación de área peligrosa (Zona 2) lo hace adecuado para su implementación en entornos de proceso volátiles donde se requieren componentes de control confiables y que no produzcan chispas.

Especificaciones Técnicas

Marca	Emerson (DeltaV)
Modelo	KJ3204X1-BA1
Número de pieza	12P3275X022
Canales	32
Tipo de salida	Salida discreta (lado alto)
Potencia de bus local	12 VDC a 150 mA
Potencia de campo	24 VDC a 3,2 A (Bus)
Clasificación de canal	24 VDC a 100 mA
Clasificación de peligro	II 3G Ex nA IIC Gc
Temperatura de funcionamiento	-40 a +70 grados C
Clase de protección	IP20

Directrices de instalación

Alimentación del sistema: Asegúrese de que el bus local esté apagado antes de insertar o retirar el módulo para evitar transitorios eléctricos.
Alineación del bloque de terminales: Verifique que la codificación mecánica (Posición B4) coincida con el bloque de terminales previsto antes de colocar el módulo.
Manejo en áreas peligrosas: En entornos de Zona 2, asegúrese de que los circuitos de campo estén completamente desenergizados antes de realizar cualquier mantenimiento o reemplazo de módulo.
Conexión a tierra: Siga las prácticas estándar de conexión a tierra de DeltaV para garantizar la inmunidad EMI/RFI y la integridad de la señal.
Entorno: Mantenga una ventilación adecuada dentro del armario para garantizar que el módulo funcione dentro de su rango de temperatura especificado.

Preguntas frecuentes

¿Este módulo es intercambiable en caliente?
Sí, el KJ3204X1-BA1 es intercambiable en caliente en aplicaciones de área no peligrosa, lo que permite el mantenimiento sin apagar todo el controlador.

¿Cuál es el propósito de la codificación B4?
El sistema de codificación mecánica en el bloque de terminales evita que el módulo se inserte en una ranura configurada para un voltaje o tipo de señal diferente, lo que evita daños accidentales al hardware.

¿Este módulo requiere alimentación externa?
El módulo obtiene su alimentación lógica del bus local DeltaV (12 VCC) y utiliza un riel de alimentación de campo con bus (24 VCC) para los canales de salida.
