Descripción general del producto

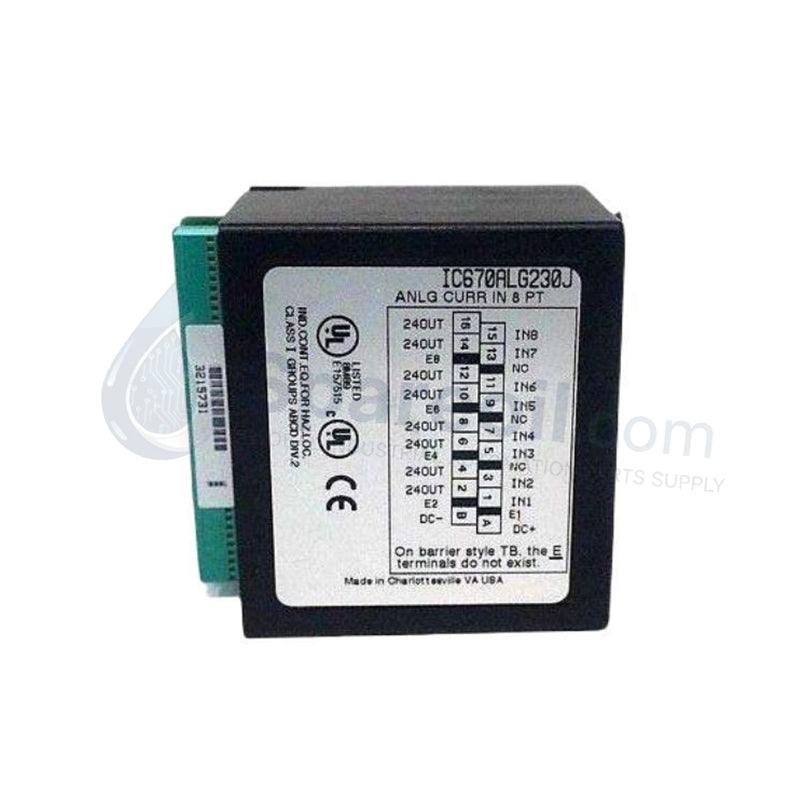

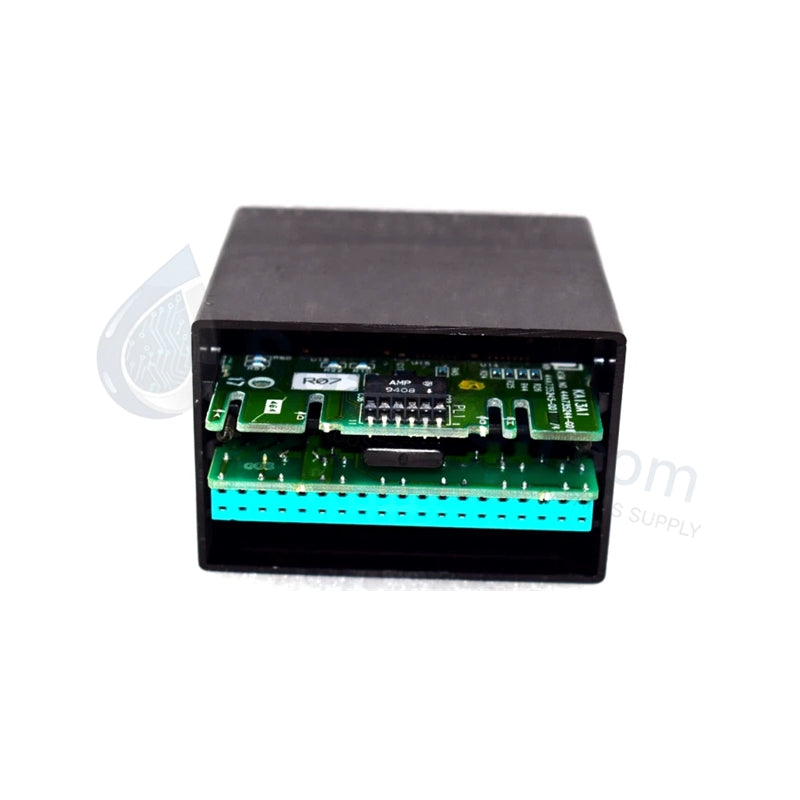

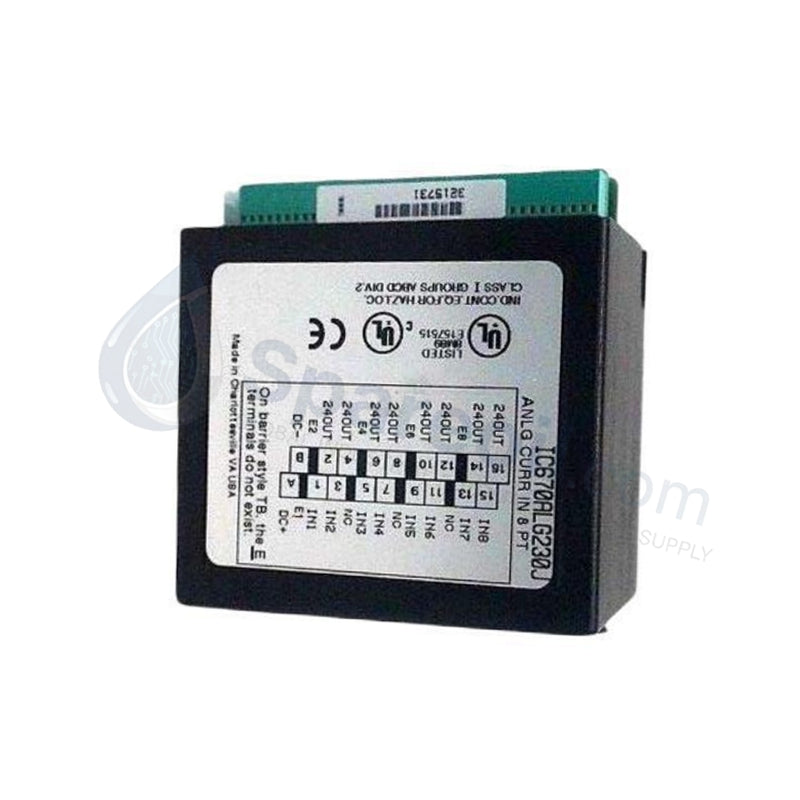

El IC670ALG230 (Modelo: IC670ALG230) Es un módulo de entrada de corriente analógica de alto rendimiento diseñado para la serie de E/S de control de campo de GE Fanuc. Este módulo proporciona una solución de alta densidad para capturar ocho (8) canales de datos analógicos de un solo extremo provenientes de transmisores de campo e instrumentación de proceso. IC670ALG230 (Número de pieza: IC670ALG230) está diseñado para interactuar sin problemas dentro de una red Genius Bus distribuida, convirtiendo señales de corriente estándar de 0–20 mA o 4–20 mA en datos digitales de 12 bits para la Unidad de Interfaz de Bus (BIU).

Diseñado para mantener la integridad de la señal en entornos industriales con ruido eléctrico, el módulo presenta una rápida tasa de conversión de 60 microsegundos por canal y un bajo error de no linealidad de ±0,025 %. Con un aislamiento de 1500 V CA, el IC670ALG230 garantiza que la delicada lógica interna permanezca protegida de los transitorios de voltaje del lado del campo, lo que lo convierte en un componente esencial para el mantenimiento de sistemas heredados y el control de procesos de misión crítica en empresas de energía y sectores de fabricación.

Especificaciones técnicas detalladas

El IC670ALG230 Proporciona acondicionamiento de señal robusto y conversión A/D de alta velocidad para monitoreo en tiempo real.

• Fabricante : GE Fanuc (Emerson)

• Número de modelo : IC670ALG230

• Serie : E/S de control de campo

• Tipo de módulo : Módulo de entrada de corriente analógica

• Número de canales : 8 (de un solo extremo)

• Rango de señal de entrada : 0,0 mA a 25,0 mA (admite 0-20 mA y 4-20 mA)

• Resolución digital : 12 bits (5,0 µA por LSB)

• Tiempo de conversión : 60 microsegundos por canal (típico)

• Filtro de entrada : filtro de muesca digital de 60 Hz o 50 Hz (seleccionable por software)

• Precisión : ±0,05 % de la escala completa a 25 °C

• No linealidad : ±0,025 % de la escala completa

• Impedancia de entrada : 250 Ω (Nota: Impedancia de bucle de corriente estándar)

• Aislamiento : 1500 VCA (1 minuto); 250 VCA (continuo)

• Fuente de alimentación externa : 24 VCC (rango: 18–30 VCC)

• Consumo de corriente (BIU) : 51 mA máximo desde la placa posterior de la unidad de interfaz de bus

• Temperatura de funcionamiento : 0 °C a +60 °C (32 °F a 140 °F)

• Peso : 0,26 kg (0,56 libras)
